铁氧体磁珠: 使用镍锌铁氧体材料建造多层构造的技术，主要应用在EMC领域。废话少说，直接引入正题。

1、铁氧体磁珠等效电路

抗计算（100Mhz）：

|Z|=1/|Y|
Y|100Mhz|=G+j(ωC-1/ωL) G=1/R

例如：600R@100Mhz的参数：DCR=0.15r; Lp=1.57uH; Cp=1.5pF;Rp=718r
Y|100Mhz|=[1,39.103+j(942,48. 10-6-101. 10-3)]S

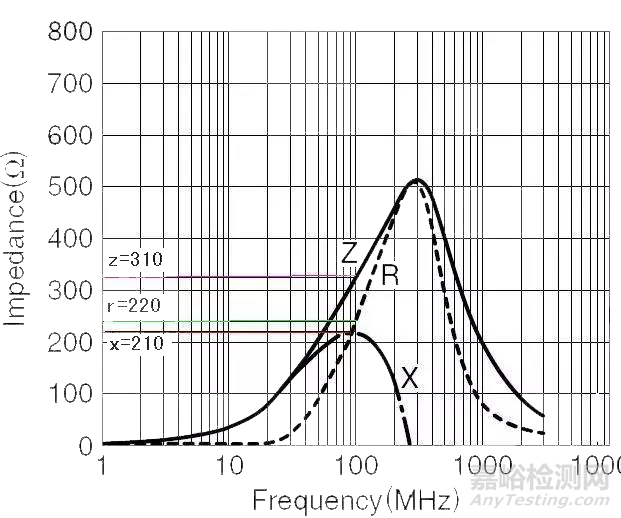

2、铁氧体磁珠阻抗曲线

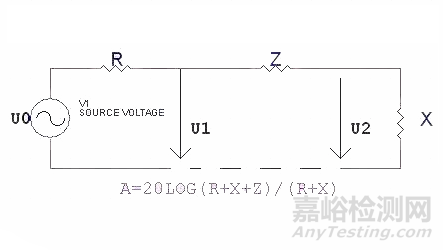

3、四极等效电路来计算插入衰减

从上面的阻抗曲线图数据代入参数：

A=20log(220+210+310)/(210+220)=4.7(dB)

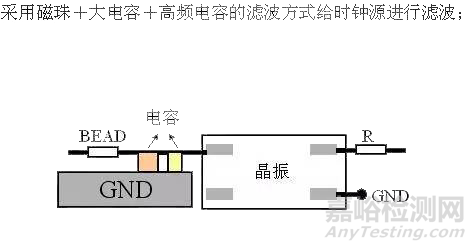

4、电路应用：

总结：磁珠选型号时：

1.铁氧体磁珠等效电路主要应用电流参数。
2.插入衰减主要是设计时要对信号衰减程度决定阻抗大小。
