PART.01  铁-氧平衡图与氧化层结构



     氧在铁中的溶解度很低，汤根斯（Tankins）等人测定在体心立方铁中氧的溶解度为：



Log[O%]=-126330/T+5.51



    在常温下α-Fe溶氧量小于0.05%，在950℃时溶氧量约0.2%，可形成含氧的固溶体。它比纯铁更具有正的化学电位，从-0.43伏到零。





图1 铁氧平衡图

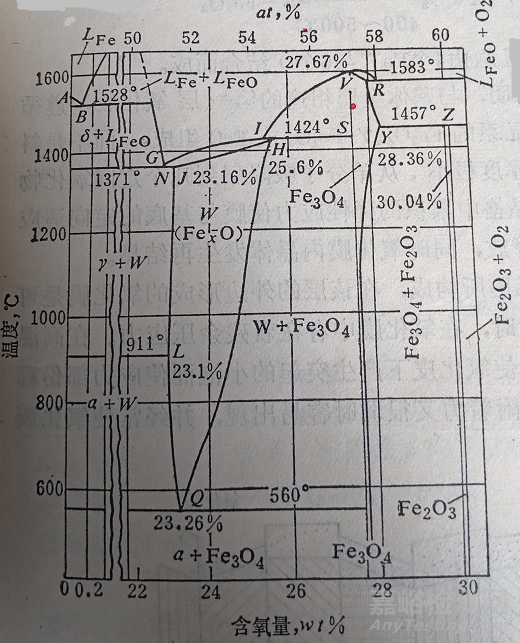

     图1为铁-氧平衡图。氧与铁形成不同结构的氧化膜组成相，由平衡图上可看出依含氧量不同分别为FeO（FexO）、Fe3O4、Fe2O3。铁的氧化物相的含氧量见表1，它们在表面的分布见图2所示。

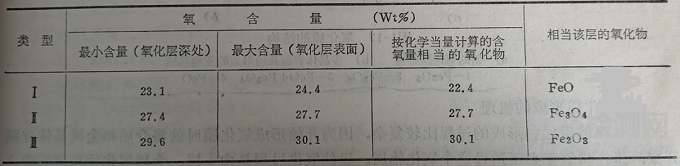

表1 不同氧化物相的成分

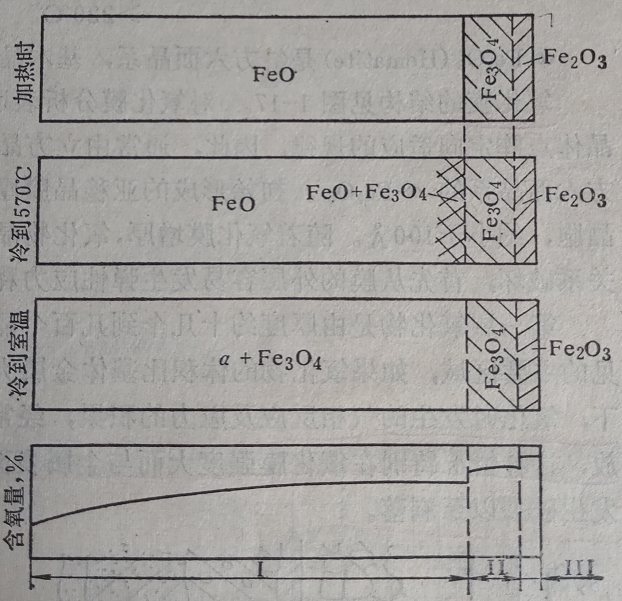

图2 氧浓度在铁表面的分布及各相结构



     FeO又称维氏体（Wustite），是具有岩盐型的立方点阵的缺位固溶体，过剩的氧在FeO中以氧离子形态存在并占据晶格的阴离子结点。由于氧在FeO固溶体中有一个固溶范围，如在1000℃时，Fe：O=1：1.05-1.14，相当于Fe0.95O-Fe0.88O（含氧的原子百分数为51.2-53.3%），所以也可写成FexO的通用形式。



     高温氧化皮中的FeO是介稳状态，低温下它将分解。



图



     Fe3O4，又称磁性氧化铁，具有尖晶石型点阵，它从室温到1583℃都是稳定的，在氧化性介质中加热时，将失去磁性。

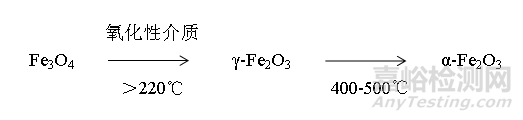

2Fe3O4+1/2O2→3Fe2O3





     α-Fe2O3是斜方六面晶系，基本晶胞由4个Fe3+与6个O-结合而成。







图3 氧化膜的结构

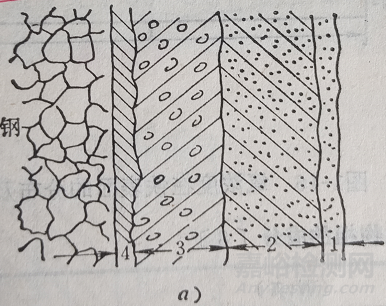

a）铁的氧化膜结构

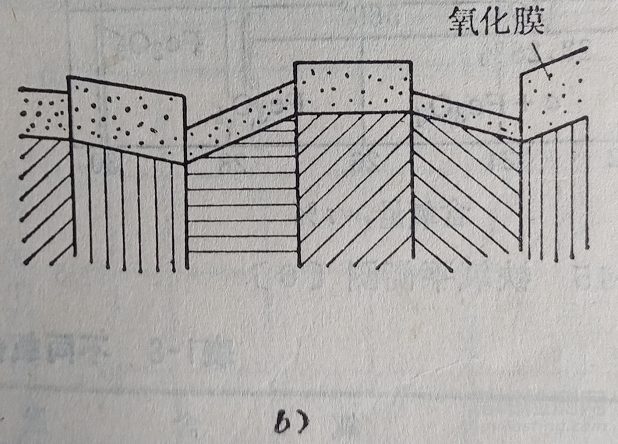

b）多晶体表面开始形成的亚稳晶膜



1-Fe2O3；2-Fe3O4



3-FeO+Fe3O4；4-FeO



      氧化膜的结构见图3所示。对氧化膜分析表明，与基体金属相连的第一层氧化物，遵循晶体点阵定向适应的规律，因此，通常由立方晶系的Fe3O4、γ-Fe2O3或FeO组成，而不是斜方六面晶系的α-Fe2O3。初始形成的亚稳晶膜厚度极小，从单分子吸附层到几个定向氧化物晶胞，约小于100Å。随着氧化膜增厚，氧化物晶格中累积的弹性应力使膜与基底的定向适应关系破坏，首先从膜的外层容易发生弹性应力释放，同时氧化膜内晶体发生再结晶。

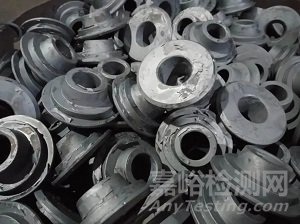

图4 产品氧化案例



      第一层氧化物是由厚度约十几个到几百个晶胞所构成，在该层的外边形成的氧化膜是可见的主要区域，如果氧化物的体积比基体金属大时，在氧化膜中存在着残余压应力。在高温下氧化时发生的气相反应及应力的积累，经常使氧化皮下产生突起的小泡而使应力部分释放，这种情况特别在氧化膜强度大而金属表面附着力又很弱时容易出现，并经常使氧化膜发生破裂以致剥落。（注：这里解释了产品严重氧化时表面氧化皮脱落的原因，可以重点记一下。）



PART.02  氧化膜形成的机理



     氧化膜的发展和形成的过程比较复杂，因此开始形成氧化膜时就将介质和金属基体分隔开来，进一步氧化必须通过这个氧化物层。



     显然氧化过程是由金属、金属氧化物和氧三者之间的相互作用和氧的扩散所控制。在大多数情况下，离子或电子迁移速率控制着氧化速率，但有时界面反应也是控制氧化速率的决定因素。





图5 金属表面与氧化介质间的作用

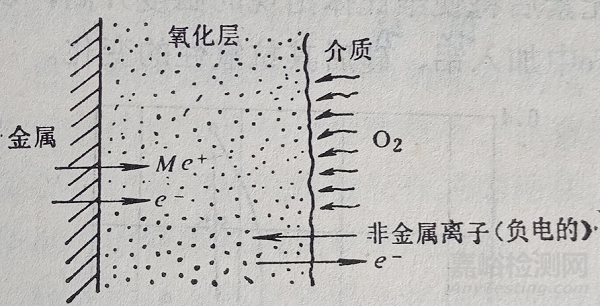

     在图5中表示氧以负离子状态被吸附在氧化层表面上，而金属以正离子状态溶解在氧化膜中，所以氧化过程的推动力是浓度梯度（dc/dx）和氧化层中的电场。其中电场是由于在边界上的电子与离子运动速度不一样，从而形成双电荷层而产生的。





 图6 铁的表面氧化机理示意图

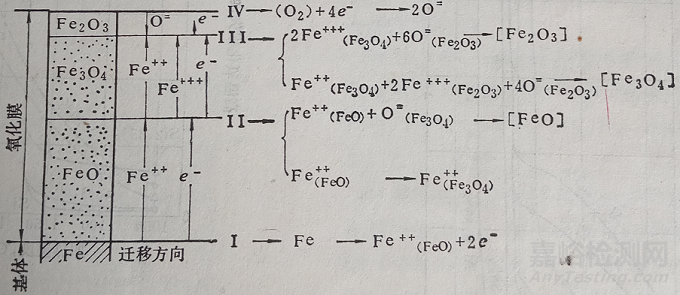

     铁的氧化机理可以从离子-电子在界面上的迁移过程来说明（图6所示）。



     1）首先，在界面Ⅰ上的铁原子形成Fe2+与2e-，并向FeO层中扩散，同时使界面Ⅰ向铁的一侧内移。



     2）在界面Ⅱ上，FeO层中的Fe2+与来自Fe3O4层中的O-生成FeO晶格，与此同时一部分Fe2+从界面Ⅱ向Fe3O4方向扩散。



     3）在界面Ⅲ的Fe3O4一侧，按Fe2+（FeO）+2Fe3+（Fe2O3）+4O-（Fe2O3）→Fe3O4反应形成Fe3O4，此外，在界面Ⅲ的Fe2O3一侧，按2Fe3+（Fe3O4）+6O-（Fe2O3）→Fe2O3反应形成Fe2O3。



     4）在最表层Ⅳ上，O2吸附在Fe2O3表层，在Fe2O3层中O-向界面Ⅲ方向移动；由于形成速度慢，Fe2O3层很薄。



     在高温下氧化，由于氧化层中的压应力及CO2气体反应使氧化层发生龟裂及剥落，O2沿缝隙迅速侵入金属内层使氧化速度急剧上升。



PART.03  影响因素



      氧化膜的形成速度主要与介质成分、加热温度及保温时间、钢材的成分等因素有关。



1  钢成分的影响

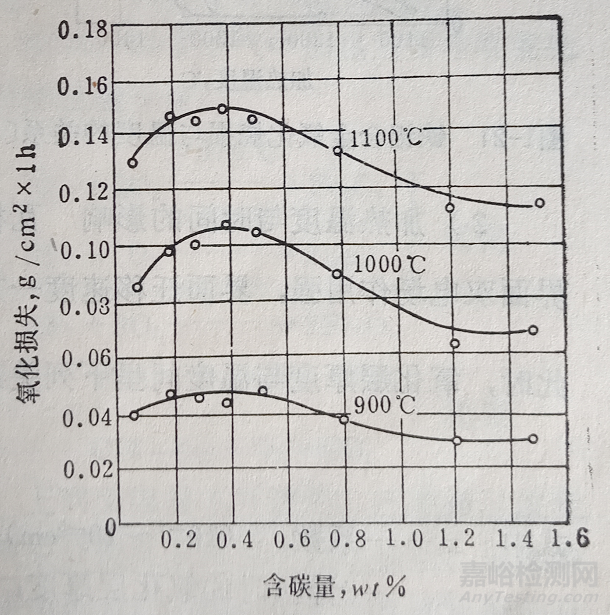

     图7是碳钢高温氧化的速度与含碳量的关系。





图7 碳钢含碳量与高温氧化速度的关系



      当含碳量小于0.04%时，氧化速度随含碳量增长而升高；当含碳量大于0.4%时，氧化速度却随含碳量增加而减小。显然是由于氧化介质与钢中的碳相互作用形成气体CO、CO2有关。





图8  铁铝合金氧化烧损与温度的关系



     合金元素对氧化速度有很大影响，加入铬、铝、硅等元素可以形成致密的尖晶石型氧化物（Cr2O3、Al2O3、SiO2），这种氧化物结构对离子扩散有强烈的阻止作用，同时铁中添加合金元素后将使维氏体出现的温度升高，以致抗氧化能力大大提高，见图8、图9。表明Fe中加入铝、硅后其抗氧化的变化。





图9 铁硅合金的氧化烧损与加热温度的关系



2  加热温度与时间的影响



     瓦格纳（Wagner）指出，在加热初期氧化层很薄时（＜100Å）界面双电场作用强，界面迁移速度一方面取决于浓度梯度dc/dx，另一方面又取决于电场强度。此时，氧化层厚度与温度间呈下列关系：



X1/X=A-Inτ



    式中：X1-系数（10-4-10-5cm），X-时间τ时的氧化层厚度，A-常数，τ-时间，上式是在薄层氧化时（氧化层厚度＜100Å）氧化膜成长的对数定律。



      当氧化层厚时，氧化速率与层的厚度成反比，此时氧化层的增长速度服从抛物线定律：



X=Aτ1/2



      图10为纯铁在空气中加热时保温时间与氧化层厚度的关系。





图10 纯铁在空气中加热时保温时间与氧化膜厚度的关系



     氧的扩散系数与温度呈指数关系，因此，氧化膜的增厚随加热温度升高也呈指数曲线上升。





图11 含碳0.60%钢加热温度与氧化速度的关系







     图11是含碳0.6%钢氧化温度与氧化速度（用5小时内氧化皮增重表示）的关系。



PART.04  结束语



     氧化，是产品出现的比较严重的表面腐蚀现象。了解了它生成的原理，对于我们后续采取相应措施，能起到一定的指导作用。
