车载设备EN50155标准电磁兼容测试包括哪些检测项目

嘉峪检测网        2022-08-16 15:11

车载设备机车车辆设备EN50155标准电磁兼容测试同样也是考核受试产品两个方面的检测项目,一个是抗干扰试验EMS类,一个是发射试验EMI部分。



检测项目:

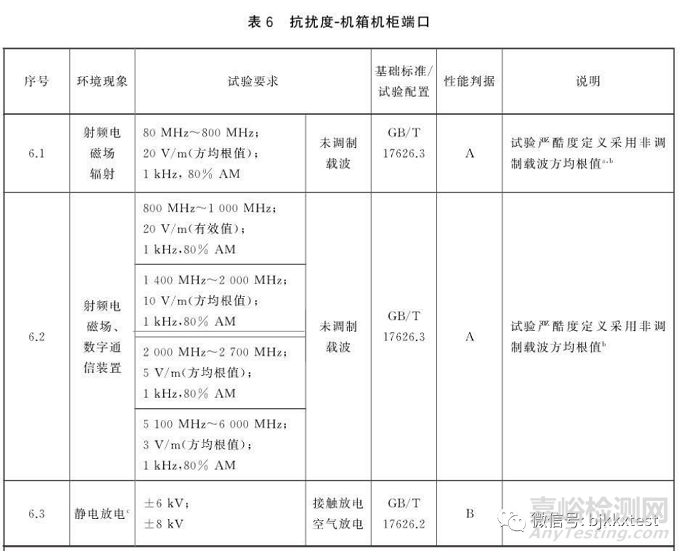

1、机箱端口抗扰度试验:



射频电磁场辐射、射频电磁场数字通信装置抗扰度、静电放电试验,114检测网;



车载设备EN50155标准电磁兼容测试包括哪些检测项目

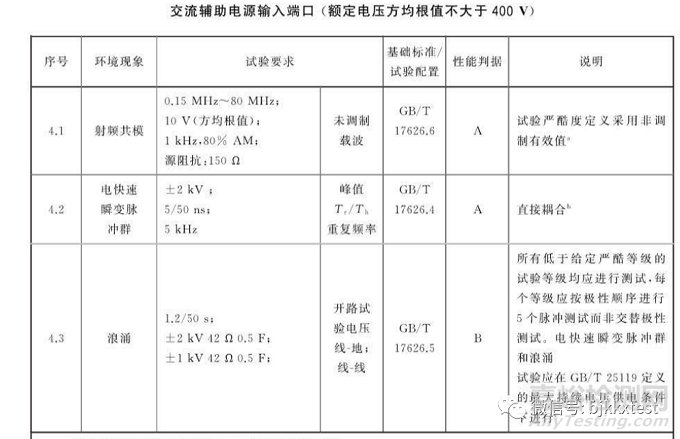

2、电源输入端口抗扰度试验:



射频共模、电快速瞬变脉冲群、浪涌试验;



车载设备EN50155标准电磁兼容测试包括哪些检测项目



3、信号、通信端口控制端口抗扰度:



射频共模、电快速瞬变脉冲群、浪涌试验;

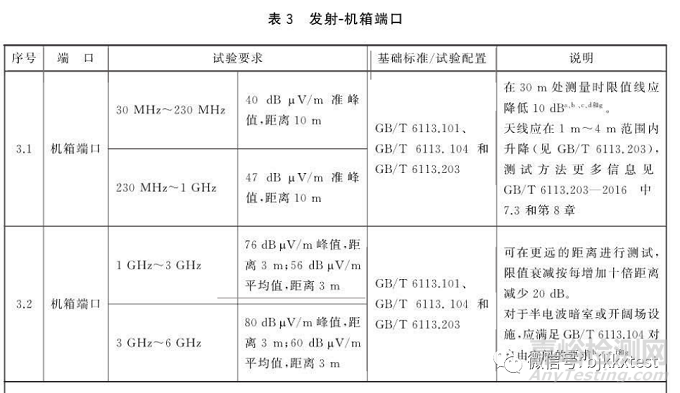

4、EMI电磁兼容发射试验:



电源端子骚扰电压(传导发射)、机箱端口发射试验(辐射发射试验)。



车载设备EN50155标准电磁兼容测试包括哪些检测项目



EMS抗扰度部分检测判据:



静电放电、浪涌冲击试验采用的是判据B级,辐射抗扰度、脉冲群、传导抗扰度采用A级判定要求114检测网。



关于辐射抗扰度和辐射发射测试频率:



对于EN50155,EN50121-3-2测试频率均要求达到高频6GHz。



浪涌试验的测试波形:



采用的是1.2/50us波形,42Ω的输出阻抗0.5uF耦合电容。



需要注意的是EN50155电磁兼容要求按照EN50121-3-2标准进行试验,其实两个标准的检测项目和测试要求是相同的,114检测网 另外,车载设备也就是GB/T24338.4-2018的检测项目和要求,英文标准不太便于查看,可以看GBT24338.4的中文检测标准。



随着我国轨道交通的高速发展,很多应用于轨道交通的产品均要求提供第三方检测报告证明性文件,便于项目验收和招投标。114检测网 很多机车厂对于轨道交通的电磁兼容、环境适应性、安全性、功能安全、信息安全列入必做的检测项目之一。
