ISO 11452-2 自由场试验法-ALSE的解读

嘉峪检测网        2020-09-12 11:41

目的是:

模拟DUT在半波暗室内暴露于由天线(天线模拟除发动机,电动马达以外的车外辐射干扰)产生的辐射电磁场中抗扰性的试验。只适用于连续窄带电磁场的干扰抗扰度的测试。



结果判定:

未明确规定,经过自由场中各种天线发射具体参考TL 82166_2009.05 Section6.2 Page9(Table3,Figure5)强度、频段、等级;观察产品试验后是否能继续正常工作来证实。



标准原文理解:(  一)测试严酷等级、二)测试频段、三)测试布置。)

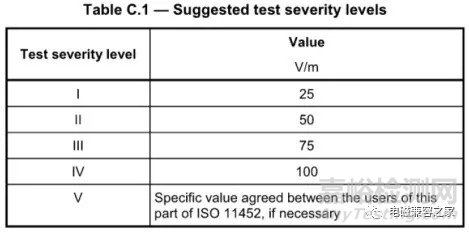

一)测试严酷等级

ISO 11452-2 自由场试验法-ALSE的解读

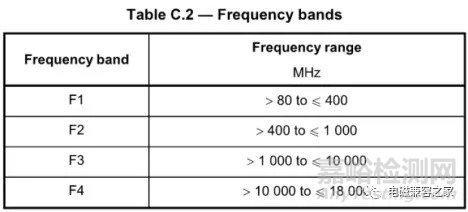

二)测试频段

ISO 11452-2 自由场试验法-ALSE的解读

三)测试布置



3.1) 接地平面



1) 接地平面应是一块长度不小于 2000mm、 宽度不小于 1000mm, 厚度不小于0.5mm 的铜制、 黄铜材质或镀锌钢制薄板。(注:如原定的 2000mm*1000mm 不足以放置整个测试系统, 则地平面需比以整个系统尺寸为基础向外扩 200mm)

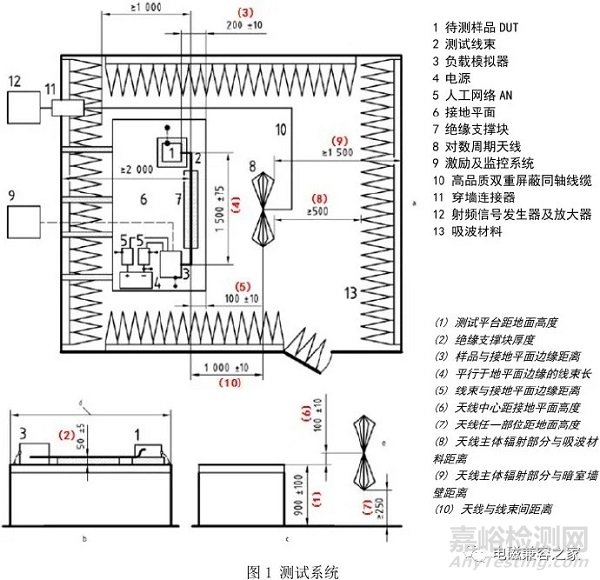

2) 接地平面放置在一个高度为(900±100) mm 的测试平台应上(如图 1c 中(1) 所示)



3.2) 电源及人工网络(AN)

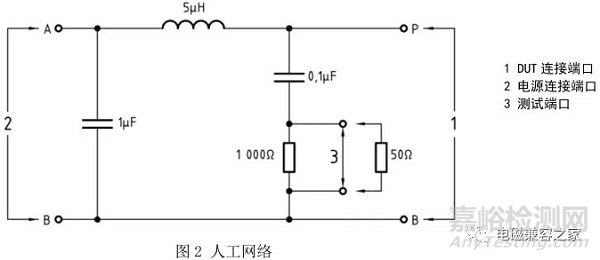

1) 每个待测样品与其电源直接均需通过 AN(5uH/50, 如图 2 所示) 连接

2) AN 的数量取决于 DUT 在汽车上的安装方式:

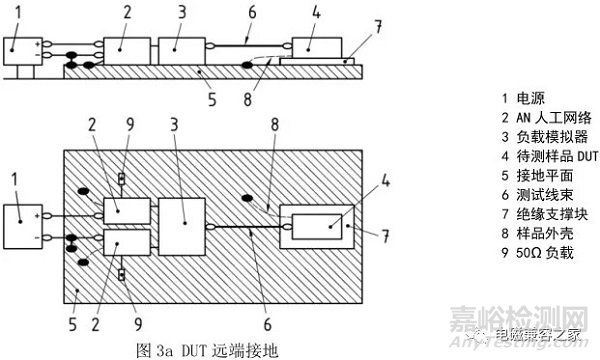

a) 如果汽车电源回流线超过 200mm(远地), 则布置 2 个 AN, 一个连在电源正极线, 一个连在回流线上

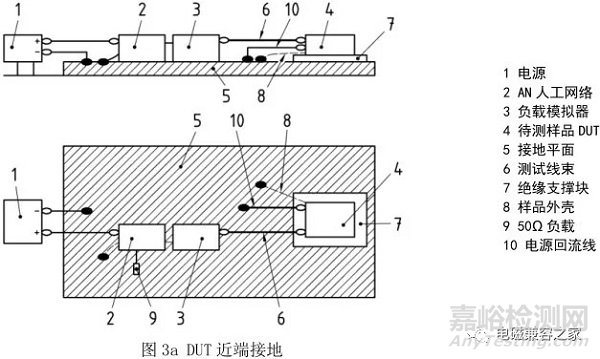

b) 如果汽车电源回流线小于 200mm(近地), 则布置 1 个 AN, 连在电源正极线上

3) AN 直接放置在接地平面上, 其外壳需与接地平面绑定

4) 电源回流线需与接地平面相连

5) AN 的测试端口阻抗应为 50



3.3) 待测样品 DUT 放置:

1) 样品需放置在一个(50±5) mm 厚(如图 1b 中(2) 所示) 的低介电常熟绝缘支撑块上, 绝缘块放置在接地平面上;

2) 样品距接地平面的边缘距离为(200±10) mm(如图 1a 中(3) 所示)



3.4) 线束放置:

1) 平行于接地平面前边缘的线束部分长度为(1500±75) mm(如图 1a 中(4) 所示)

2) 连接 DUT 与模拟负载的线束长度不应超过 2000mm

3) 线束应放置在一个(50±5) mm 厚(如图 1b 中(2) 所示) 的低介电常熟绝缘支撑块上, 绝缘块放置在接地平面上

4) 线束与接地平面前边缘的距离为(100±10) mm(如图 1a 中(5) 所示)



3.5) 负载模拟器放置:

1) 负载模拟器可直接放置在接地平面上, 此时其直流电源线应通过 AN 连接;且当其外壳为金属外壳时外壳应与接地平面相连;

2) 负载模拟器也可以不直接放置在接地平面上, 而是放置接地平面的相邻位置, 此时其外壳需与接地平面相连;甚至放置在屏蔽室外, 此时需要通过线束接地。



3.6) 场发生器(天线) 放置:

1) 天线相位中心距接地平面的高度为(100±10) mm(如图 1c 中(6) 所示)

2) 天线任一部位距离地面的高度不低于 250mm(如图 1c 中(7) 所示)

3) 天线主体辐射部分距吸波材料的距离不低于 500mm(如图 1a 中(8) 所示), 距离暗室墙壁的距离不低于 1500mm(如图 1a 中(9) 所示)

4) 天线与线束间的距离应为(1000±10) mm(如图 1a 中(10) 所示)。对双锥天线来说,此距离为天线相位中心到线束的距离;对对数周期天线来说, 此距离为线束与天线前端的距离;对角天线来说, 此距离为线束与天线的最近距离。

ISO 11452-2 自由场试验法-ALSE的解读

ISO 11452-2 自由场试验法-ALSE的解读

ISO 11452-2 自由场试验法-ALSE的解读

ISO 11452-2 自由场试验法-ALSE的解读

ISO 11452-2 自由场试验法-ALSE的解读
