预防腐蚀是控制金属材料相关制品质量的重要环节，而盐雾腐蚀是其中一种最常见的腐蚀，它对产品和材料的破坏性极强。

实验室通常用的是可以模拟产品所处盐雾环境，并能增加它的严酷程度的试验设备—盐雾试验箱。根据试验要求，在可封闭容器或空间里，可以设定不同严酷等级的环境条件来对产品进行盐雾试验。它的环境条件更苛刻，无论是温湿度，还是产品所处的氯化物浓度，都比天然环境严酷，更有利于电化学腐蚀的发生与反应，并大大加快了腐蚀速度，很短的时间就可以看到盐雾腐蚀给产品带来的影响，方便产品质量的考核[2]。本文主要针对中性盐雾试验（NSS）进行简要的介绍与分析。

2.1 试验溶液

盐溶液的配制主要在于水和盐的选择。配制中性盐雾试验溶液时，应在蒸馏水或去离子水中溶解化学纯或化学纯以上的氯化钠，使其浓度为(50±5) g/L。溶液pH值的测量，应在25 ℃±2 ℃下用实验室pH计测量，日常检测也可用精度不大于0.3的pH试纸。当pH值超出范围时，需要对pH值进行调整，一般用分析纯的盐酸或氢氧化钠，保证试验箱内盐雾收集液的pH值为6.5-7.2。喷雾时，可能会遇到pH值变化的情况，是因为溶液中CO2的损失，为了消除CO2的影响，我们一般将溶液经过35 ℃以上的环境，这样可使pH值稳定[3]。

2.2 试验条件

试验条件如表1所示：

表1  中性盐雾试验条件

试验前，应先调试设备，盐雾箱空载运行，确认连续喷雾至少24 h的平均盐雾沉降率和其他试验条件符合要求，才能将处理后的试样放到盐雾箱内开始试验。

3.1 水质

试验用水，必须用电导率低于20 μs/cm的蒸馏水或去离子水，不能用自来水和矿泉水等，因为水中的杂质可能会影响试验结果的准确性。

3.2 试验箱温湿度

盐雾的腐蚀速率和试验箱内相对湿度、温度有一定关系。研究表明，70 %的相对湿度为金属腐蚀的临界值。试验箱是一个密闭环境，当箱内的相对湿度显示值不低于70%时，盐溶于湿润的气体中，成为电解质溶液，具备了电化学腐蚀的条件，有利于盐雾腐蚀。而箱内的相对湿度降低是会影响腐蚀效果的，这个情况在低于70 %时更明显，盐溶液会达到饱和状态，有固体析出，减缓腐蚀速率。

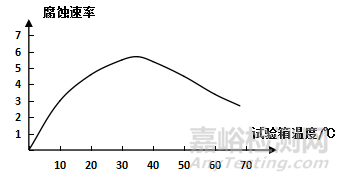

研究还表明，腐蚀速率与试验箱温度也存在一定的关系。通过Arrhenius经验公式得知，化学反应所处的温度每升高10 ℃，反应速度就会升高2-3倍，相应的，盐雾腐蚀的速率也会提升[5]。但实际情况是，盐雾腐蚀的速率并不会随着温度的升高而一直加快，它会受到氧含量的影响，氧含量会随着温度的升高而降低。因此，相对湿度和温度都有适当的值，一般会将相对湿度选在70 %以上，温度选在（35±2） ℃这一范围内。图1为腐蚀速率和试验箱温度的关系。

3.3 盐溶液收集液的pH值

盐雾腐蚀的速率也会受到盐溶液收集液pH值的影响。金属材料易被酸性溶液腐蚀，收集液pH值越小，酸性越强，对材料的腐蚀性也就越强。图2为腐蚀速率和盐溶液pH值的关系（此图以铁锌为例）。相关数据表明，当pH值为5.0-8.0时，随着pH值的升高，腐蚀速率会降低。所以，GB/T 10125-2012 《人造气氛腐蚀试验 盐雾试验》 中规定的中性盐雾试验pH值控制在6.5-7.2是比较合理的，这样试验的重现性好，并且腐蚀也能达到理想的效果。

3.4 盐溶液收集液的浓度

试验时，要及时调整盐溶液的浓度，它对腐蚀速率也有着很大的影响。实践证明，氧的去极化能力会随着氧含量的降低变弱，而氧含量又与浓度有关，浓度50 g/L是一个临界值，低于临界值时，盐溶液浓度的增加，会引起氧含量上升，但是，接近于临界值时，溶液中的氧会相对饱和，此时，盐浓度的增加会导致氧含量下降，氧的去极化能力变弱，腐蚀作用减弱，腐蚀速率也相应的会有所下降。所以，中性盐雾试验一般选取盐溶液收集液浓度为50 g/L来试验，并且通常是调节配置溶液的浓度来改变收集液浓度。

3.5 样品的倾斜角度

腐蚀的严重程度与规则平面样品倾斜的角度也有关。在盐雾箱内，腐蚀主要是依靠盐雾的沉降，因此，样品的倾斜角度至关重要。试验箱内，盐雾会受重力影响，自然沉降，样品的倾斜角度决定着承接盐雾量的多少，根据投影面积，不难算出，样品的平面呈水平时，接触到的盐雾量最多，这时样品的表面环境最严酷，极易形成电化学反应，相应的腐蚀会很严重。根据多次试验结果，并结合国家标准中的规定，建议规则平面的样品倾斜角度选取20 °比较合理。

产品或金属材料进行盐雾试验，目的在于考查它们的耐盐雾腐蚀能力，而如何去判定盐雾试验的结果，这正是我们需要关注的。判定要求有很多，我们一般会根据不同的要求对产品质量进行评估，判定结果是否准确合理，关系着是否能正确衡量产品抗盐雾腐蚀的能力，也关系着产品质量的提升。

一般我们会根据不同的试验要求，选取不同的评判标准。通常我们依照的试验结果评价标准，是由产品的材质、相关标准或客户要求来决定的。

中性盐雾试验是一种常用的考察产品耐腐蚀能力的方法，试验中有很多因素会影响到盐雾试验结果的稳定性，检验人员需不断提升自己的专业知识和专业技能水平，在实践中，结合自身经验多角度的理解盐雾试验，准确地根据相关要求设计好实验方案，并对试验结果进行科学的表述，更好地为客户在产品的材料、结构、工艺、运输、储存、使用等方面提供可靠的数据支持，及时发现设计的缺陷，优化改进，提高产品的耐腐蚀能力，提升产品质量。
