闪点是指在规定的试验条件下，试验火焰引起试样蒸气着火，并使火焰蔓延至液体表面的最低温度，校正到101.3kPa大气压下，它是评价易燃液体危险程度的重要参数之一。在消防安全中，闪点值被作为可燃液体在生产、使用、运输、储存等火灾危险性方面进行分类的重要依据，也是对甲、乙、丙3类危险液体进行分类的主要依据。此外，闪点还被作为灭火时灭火剂的品种及强度选择的重要依据。

　　根据闪点测定时所用仪器的型式，闪点可分为开口杯闪点和闭口杯闪点，由于闭口杯闪点具有更高的精度，所以在规范及法规中，对液体可燃性判断优先考虑闭口杯闪点值。测定可燃性液体闭口杯闪点值的方法很多，对于不同类型的样品，选择合适的测试方法至关重要。为此，笔者通过试验对各种液体样品的闭口杯闪点值测试效果进行了对比分析。

　　试验方法

　　仪器设备

　　目前，对闪点的试验研究以石油化工行业居多，按照GB/T 21615-2008«危险品易燃液体闭杯闪点试验方法»，检测闭口杯闪点的闪点仪必须符合美国材料与试验协会标准ASTM D93-2007 Standard Test Methods for Flash Point by Pensky-Martens Closed Cup Tester的要求，但在SNT 2174-2008«危险品易燃液体闭杯闪点试验方法»中，对所用的闪点仪并没有做出规定。从普遍性与适用性方面考虑，笔者选用了MINIFLASH全自动闪点仪、ATG自动泰克杯闭口闪点试验仪和APM-7宾斯基-马丁闭口杯法自动闪点仪作为此次研究的试验仪器设备。

　　测试方法

　　测定闪点的方法有多种，不同的方法对应着不同的产品及闪点值范围。对于普通的化工品检测，使用较普遍的方法标准有ASTM D93-2016 Standard Test Methods for Flash Point by Pensky-Martens Closed Cup Tester，ASTM D6450-2016 Standard Test Method for Flash Point by Continuously Closed Cup(CCCFP) Tester，ASTM D7094-2017a Standard Test Method for Flash Point by Modified Continuously Closed Cup(MCCCFP) Tester，ASTM D56-2016 Standard Test Method for Flash Point by Tag Closed Cup Tester，GB/T 261-2008«闪点的测定宾斯基-马丁闭口杯法»及GB/T 21929-2008«泰格闭口杯闪点测定法»。其中GB/T 261-2008等同于ASTM D93-2016，GB/T 21929-2008等同于ASTM D56-2016。

　　表1列出了不同测试方法对应的仪器及适用范围。

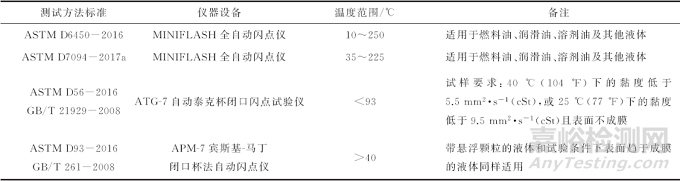

表1 常用闭口杯闪点测定方法的适用范围

　　试验结果与分析

　　根据状态及闪点范围，选择具有代表性的样品作为研究对象。用不同的测试方法对同一样品进行闭口杯闪点测定，测定结果见表2。

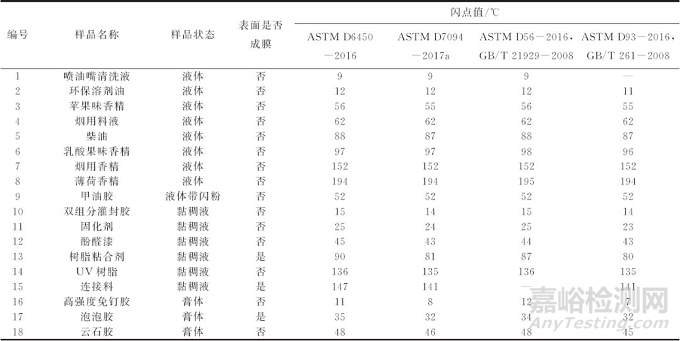

　　表2 闭口杯闪点值测定结果

　　由表2可知，对于液体样品，不同的测试方法测定的闭口杯闪点值基本一致，最大差值出现在乳酸果味香精样品上，利用ASTM D56-2016或GB/T 21929-2008标准测定的结果为98℃，利用ASTM D93-2016或GB/T 261-2008标准测定的结果为96℃，两种标准方法测定的结果差值为2℃。其他样品使用不同测试方法测定的结果差值都不超过1℃。对于在检测过程中表面不成膜的黏稠液体样品按照ASTM D6450-2016测定的结果与按照ASTM D56-2016或GB/T 21929-2008测定的结果基本一致，按照ASTM D7094-2017a测定的结果则与按照ASTM D93-2016或GB/T 261-2008测定的结果基本一致。在检测过程中表面成膜的黏稠液体样品用ASTM D7094-2017a标准和ASTM D93-2016或GB/T 261-2008测出的闪点值比按照ASTM D6450-2016和按照ASTM D56-2016或GB/T 21929-2008测出的闪点值要小得多。对于膏体样品，按照不同标准测定闪点值的情况与黏稠液体的情况相似。

　　对采用不同测试方法测得的不同状态样品的闭口杯闪点值进行分析比较，可见在检测过程中，按照ASTM D6450-2016标准对表面不成膜的液体进行闭口杯闪点测定比较合适，测试时样品用量只需1mL，方法操作简单快捷，且其测定的闪点值与其他测试方法的测定结果基本一致；测定表面不成膜的黏稠液体样品，建议按照ASTM D7094-2017a进行测试，该方法的样品用量只需2mL，且检测过程中带有搅拌子可使样品受热均匀；检测表面不成膜的膏体样品，由于其对流传热慢，故按照ASTM D56-2016或GB/T 21929-2008使用升温速率较慢的测试方法更加合适；对于表面成膜的样品，为了避免检测过程中试样表面的膜阻挡易燃蒸汽的逸出而影响闪点值的检测结果，则推荐采用在检测过程中带有搅拌功能的测试方法。建议一般液体或黏稠液体按照ASTM D7094-2017a进行检测，而膏体样品按照ASTM D93-2016或GB/T 261-2008进行检测。

　　结论

　　测定可燃液体的闭口杯闪点时，建议表面不成膜的液体样品按照ASTM D6450-2016进行测试，黏稠液体样品按照ASTM D7094-2017a进行测试，膏体样品按照ASTM D56-2016或GB/T 21929-2008进行测试；表面成膜的样品需采用在检测过程中带有搅拌功能的测试方法，建议一般液体或黏稠液体按照ASTM D7094-2017a进行测试，膏体样品按照ASTM D93-2016或GB/T 261-2008进行测试。
