扣式电池的充放电模式

扣式锂电池的充放电测试常采用恒流充电（CC）、恒流-恒压充电（CC-CV）、恒压充电（CV）、恒流放电（DC）对电池充放电行为进行测试分析等数据，通过分析该过程中数据的变化来表征电池或材料的容量、库仑效率、充放电平台以及电池内部参数变化等电化学性能参数。

而阶跃式充放电模式则多用于直流内阻、极化和扩散阻抗性能的测试。考虑到活性材料的含量以及极片尺寸对测试电流的影响，恒流充电中常以电流密度形式出现，如mA/g（单位活性物质质量的电流）、mA/cm2（单位极片面积的电流）。

充放电电流的大小常采用充放电倍率来表示，即：充放电倍率（C）=充放电电流（mA）/额定容量（mA·h），如额定容量为1000mA·h的电池以500mA的电流充放电，则充放电倍率为0.5 C。目前电动汽车用锂离子电池已发布使用的行业标准QCT/743—2006中指出锂离子通用的充放电电流为C/3，因此含C/3 的充放电行为测试也常出现在实验室锂离子电池充放电测试中。

倍率性能测试

有三种形式，包括采用相同倍率恒流恒压充电，并以不同倍率恒流放电测试，表征和评估锂离子电池在不同放电倍率时的性能；或者采用相同的倍率进行恒流放电，并以不同倍率恒流充电测试，表征电池在不同倍率下的充电性能；以及充放电采用相同倍率进行充放电测试。常采用的充放电倍率有0.02C、0.05C、0.1C、C/3、0.5C、1C、2C、3C、5C 和10C 等。

对电池的循环性能进行测试时，主要需确定电池的充放电模式，周期性循环至电池容量下降到某一规定值时（通常为额定容量的80%），电池所经历的充放电次数，或者对比循环相同周次后电池剩余容量，以此表征测试电池循环性能。此外，电池的测试环境对其充放电性能有一定的影响。

实验仪器介绍

现阶段国内外相关单位使用的电池测试系统包括Arbin公司的电池测试系统、新威公司的电池测试系统、蓝电公司的系列电池测试系统以及MACCOR公司的电池测试系统等，见表1。此外拜特电池测试系统和Bitrode电池测试系统则多用于大容量电池、电池组等装置的测试分析。一些电化学工作站也具有扣式锂电池电化学性能测试功能，但由于通道设计、功能设计等原因，多用于电 池的循环伏安法测试分析、阻抗测试及短时间的充放电测试，电化学工作站仪器厂家包括Autolab、Solartron、VMP3、Princeton、Zahner（IM6）、上海辰华等。

表 1    几种电池测试系统主要性能对比

在实验室锂电池的测试过程中，还经常要用到防爆箱和恒温箱（图1）。实验室用电池防爆箱多用于大容量电池的测试，在研究扣式电池一些特殊性能测试的时候也会用到，如高倍率、高温性能测试等。实验室用恒温箱温控多为25 ℃，且实际温度与设定温度间的温差精度不超过1 ℃。在电池的高低温性能测试中，最低温度可达到70 ℃，最高温度可达150 ℃。考虑到宽温度范围的恒温箱价格较贵，且应用较为集中，因此建议多台恒温箱设定不同温度集中测试使用，即同一种验证材料组装多支扣式电池分别测试常温及高低温性能，实验室测试常用温度为25 ℃、55 ℃和80 ℃（图2）。在选择恒温箱时，尽量采用专门用于电池测试的恒温箱，此类恒温箱含有专业的绝缘绝热口用于连接电池测试导线。电池在连接测试夹具时，需使用绝缘镊子，且测试电池需整齐置于防爆箱或恒温箱内，设定测试温度，待温度达到设定温度后开启电池测试程序，测试过程中建议贴标签注释测试信息（图 3）。

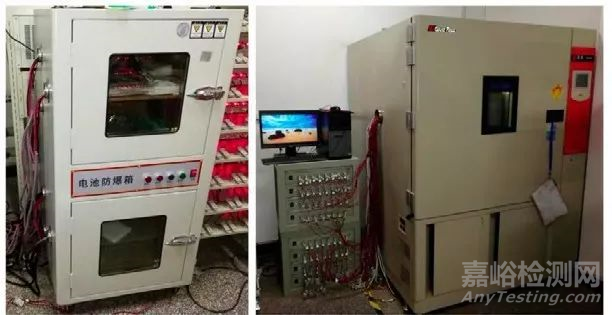

图 1    实验室用电池防爆箱和恒温箱

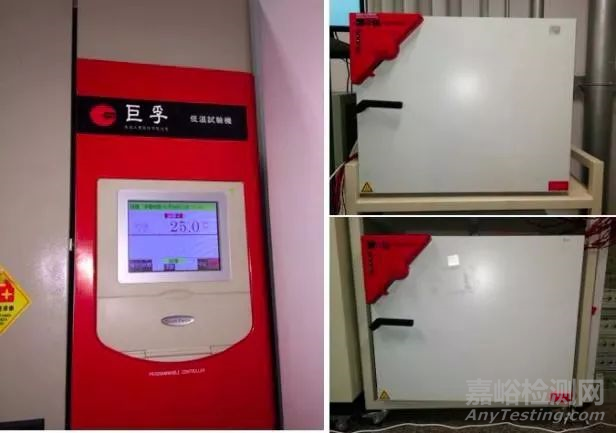

图 2    不同设定温度的实验室用恒温箱

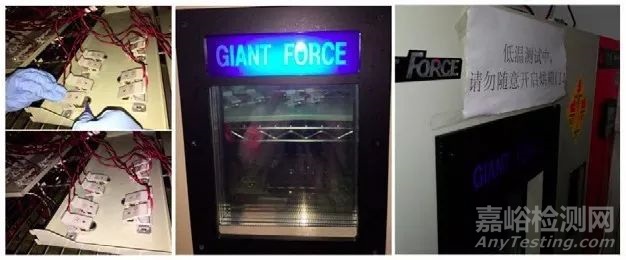

图3 恒温箱中扣式电池安装图

充放电测试常规实验流程

将测试电池安装在测试仪器上，置于（25±1）℃ 测试环境中。设置以下程序：静置10min；以1.0C电流恒流充电至4.2 V，然后恒压充电至电流下降至0.05C，充电停止；静置5 min；然后以1.0C 电流恒流放电至3.0V；重复上述充放电步骤5～10次。

上述测试参数为常规全电池测试参数，一般正极材料/金属锂扣式电池的电压范围为3.0～4.3V，负极 材料/金属锂扣式电池的电压范围为0.005～1.0V，特殊高电压正极材料（如高电压钴酸锂、尖晶石镍锰酸 锂、富锂锰基层状氧化物等材料）或其它正极材料（如磷酸铁锂材料）可依据电极材料特性和电解液、固态电解质耐受氧化电压进行电压范围调整，其它参数不变。负极材料/金属锂扣式电池以及无锂正极材料（如MnO₂等）/金属锂扣式电池在测试时首先放电至最低电压窗口，然后进行充电。需要注意的是，目前在许多文章中的负极材料测试范围为 0.005～3.0V，而在全电池测试过程中，一般能够采用的电压范围对应于负极半电池测试实际上不超过1.0V，例如对于石墨或者硅基负极材料，可用的电压范围为0.005～0.8V，对于钛酸锂这种负极材料，可用的电压范围为1.2～1.9V。因此对于某些文章中在宽电压范围内获得的高容量和高首次库仑效率，其在全电池中并不能发挥出来，实际意义并不大。针对软碳或硬碳负极材料，或者目前正在开发的复合金属锂负极材料，放电截止电压可以更低，如0mV甚至50mV，具体情况需要具体分析。建议多数负极材料的半电池测试控制电压范围在0.005～1.0V，超过这个电压范围，在结果的陈述及应用前景的描述上需要特别声明，以免夸大结果。

测试电池材料实际容量的时候，尽量使用小倍率进行充放电，以减小极化产生的容量误差，得到电池的真实容量，一般选择 0.1C 的倍率进行测试。

操作人员在测试仪器上装卸扣式电池时需佩戴绝缘手套及口罩和防护眼镜；由于测试通道较多，需对测试电池、测试通道进行特殊标记，并在相关仪器前贴醒目标签注释以防他人误操作。

充放电循环测试常规实验流程

在对电池的循环性进行测试时，可在上述充放电测试（2节内容）的基础上，增加循环次数，对比相同循环次数后的容量保持率。或重复充放电循环，当放电容量连续两次低于初始放电容量的80%时，确定此时的循环周数。

高低温测试常规实验流程

锂离子电池高低温性能测试中，高温性能测试一般设置为45 ℃、55℃、80℃或更高温度，低温性能测试一般设置为0 ℃、-10℃、-20℃、-30℃或-40℃，测试流程同2、3、4 节内容。测试数据需要与室温的数据进行对比，因此在高低温测试之前需进行常温的充放电测试（即2节测试内容）。而在进行放电效率测试的时候，建议采用室温（25±1）℃下进行恒流-恒压（CC-CV）模式充电至100% SOC，在不同温度下静置30min后进行恒流放电（DC）。
