充电桩检测标准，充电桩检测机构，充电桩检测项目

一、中国充电桩电缆测试 (CQC1103~1105)

1.电气性能试验项目及标准

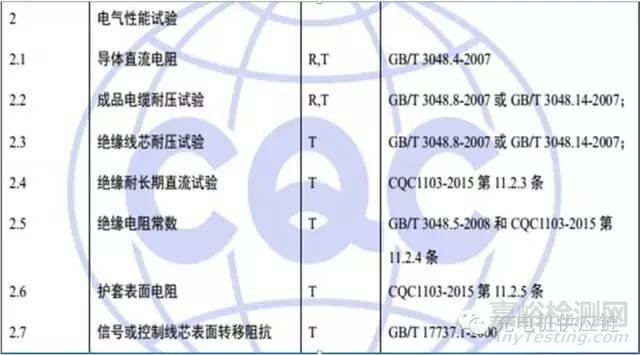

图  电气性能试验项目及标准

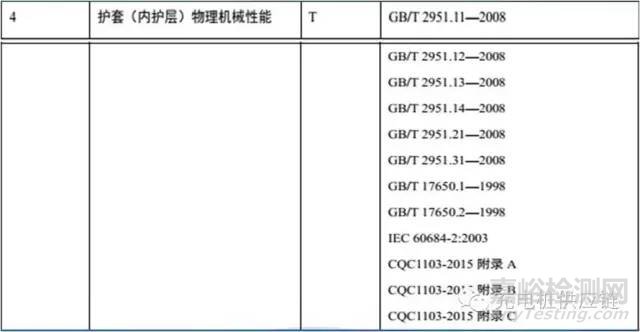

2.绝缘（内护层）机械物理性能及标准

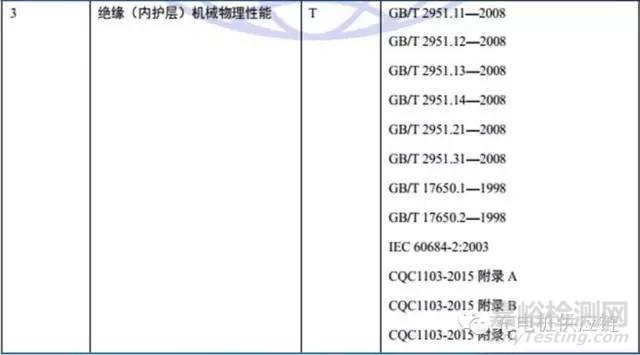

图  绝缘（内护层）机械物理性能及标准

图  绝缘（内护层）物理机械性能及标准

3.成品电缆试验

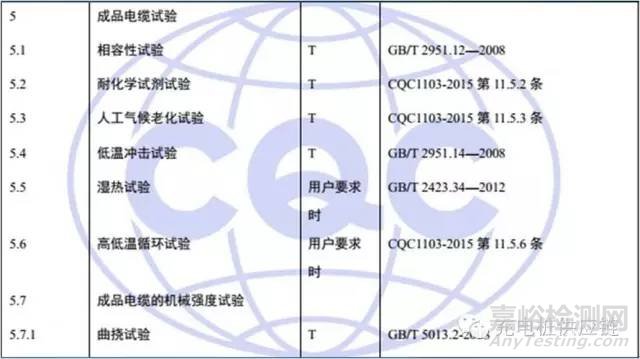

图  成品电缆试验1

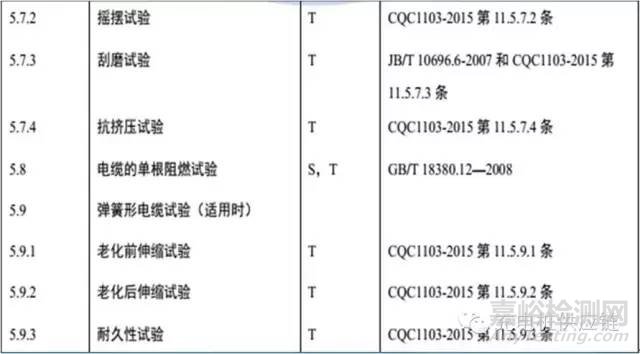

图  成品电缆试验2

 4.工厂例行试验项目

火花试验 (GB/T 3048.9-2007)

导体直流电阻(GB/T 3048.4-2007 & GB/T 3956-2008)

电压试验(GB/T 3048.8-2007 or  GB/T3048.14-2007)

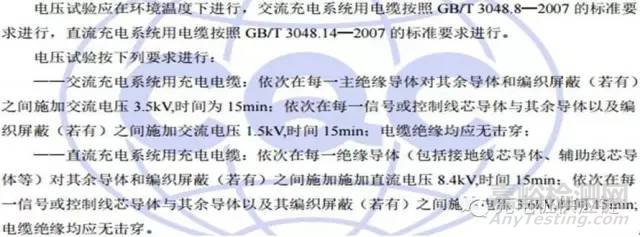

图  CQC电压试验要求

二、欧洲充电桩电缆测试(FprEN50620)

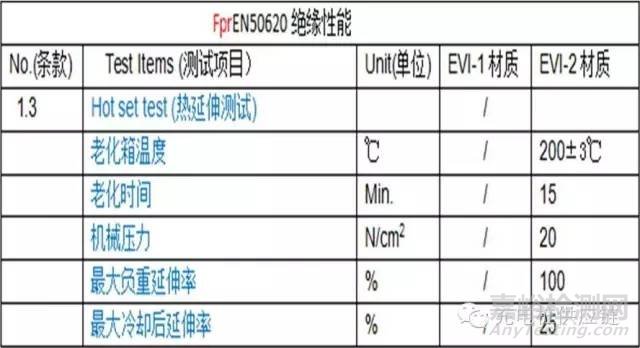

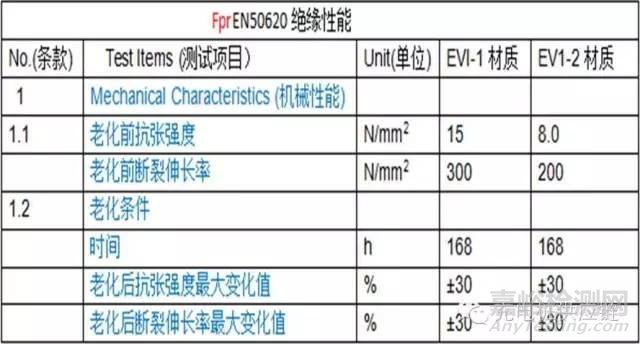

图  FprEN50620的绝缘性能测试标准1

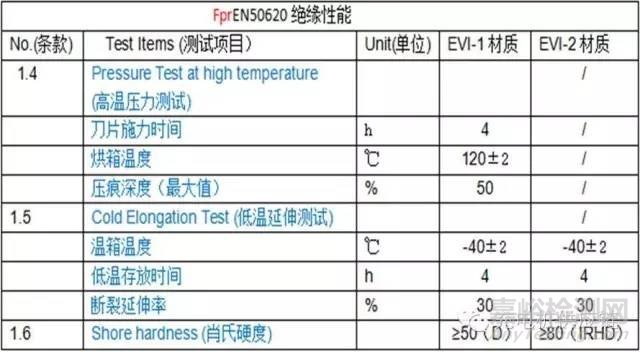

图  FprEN50620的绝缘性能测试标准2

图  FprEN50620的绝缘性能测试标准3

图  FprEN50620的绝缘性能测试标准4

2.FprEN50620的护套性能测试要求

图  FprEN50620的护套性能测试要求1

图  FprEN50620的护套性能测试要求2

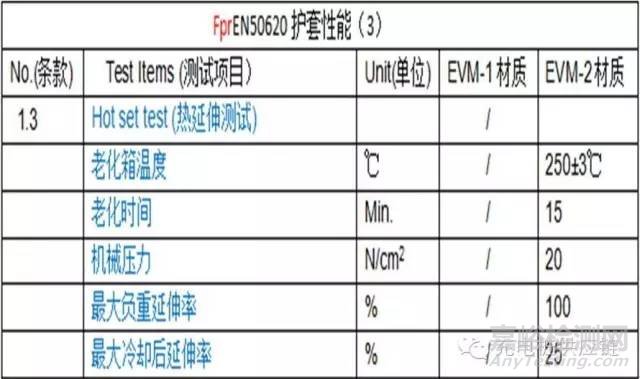

图  FprEN50620的护套性能测试要求3

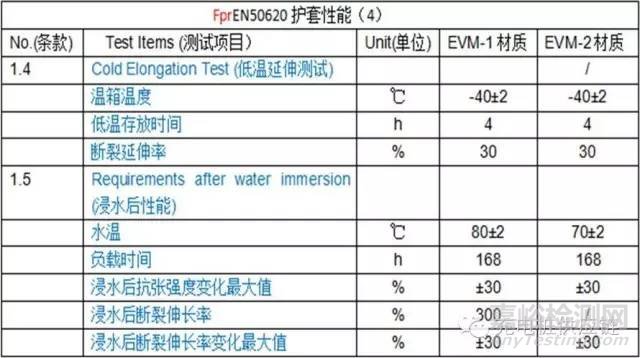

图  FprEN50620的护套性能测试要求4

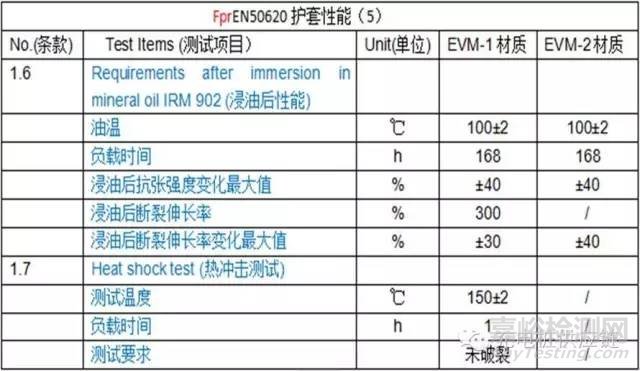

图  FprEN50620的护套性能测试要求5

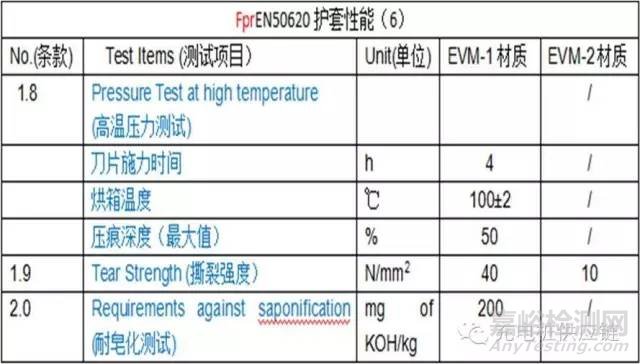

图  FprEN50620的护套性能测试要求6

3.FprEN50620的成品性能测试要求

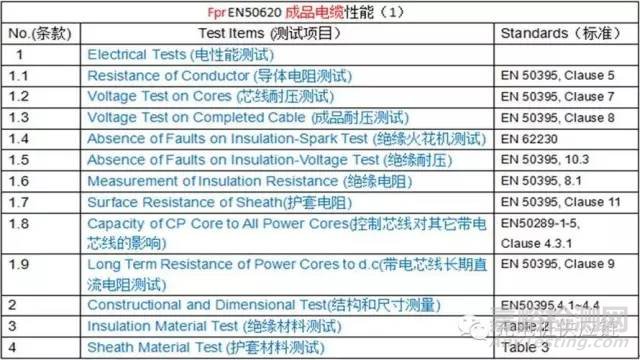

图  FprEN50620的成品性能测试要求1

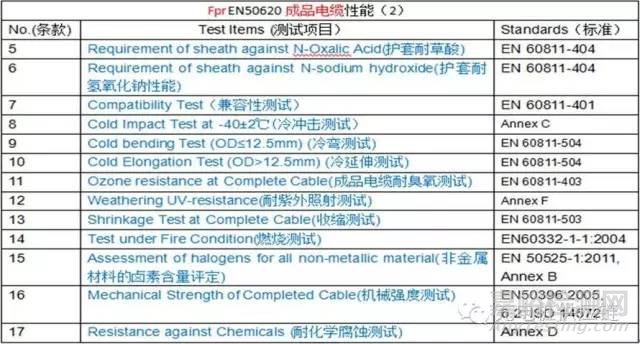

图  FprEN50620的成品性能测试要求2

三、北美充电桩电缆测试(UL62)

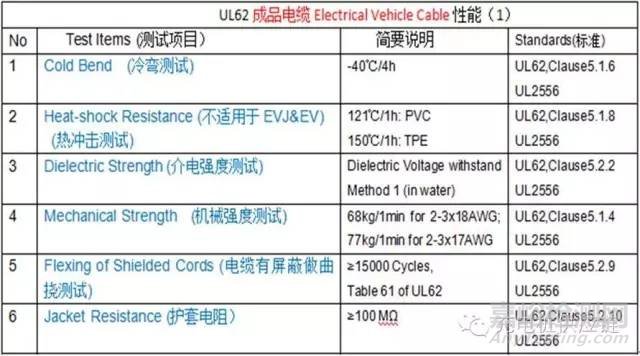

图  UL62 Electric Vehicle Cable成品测试1

图  UL62 Electric Vehicle Cable成品测试2

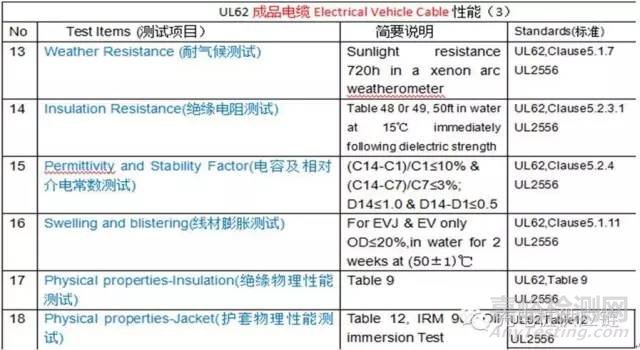

图  UL62 Electric Vehicle Cable成品测试3
