五大常规无损检测技术之一:渗透检测(PT)的原理和特点

嘉峪检测网        2015-03-28 17:56

渗透检测(Penetrant Testing),业内人士简称PT,是工业无损检测(Nondestructive Testing)应用最早的无损检测方法,由于渗透检测简单易操作,其在现代工业的各个领域都有广泛的应用。

渗透检测主要的应用是检查金属(钢、铝合金、镁合金、铜合金、耐热合金等)和非金属(塑料、陶瓷等)工件的表面开口缺陷,例如表面裂纹等。

工业产品在制造和运行过程中,可能在表面产生宽度零点几微米的表面裂纹, 断裂力学研究表明,在恶劣的工作条件下,这些微细裂纹都会是导致设备破坏的裂纹源。


渗透检测是五大常规无损检测技术之一,其他四种是:超声检测(Ultrasonic Testing):A型显示的超声波脉冲反射法、射线检测(Radiographic Testing):射线照相法、磁粉检测(Magnetic Particle Testing)、涡流检测(Eddy Current Testing)。

按照不同特征,可将渗透检测分为多种不同的方法:
按显示材料,分为荧光法(Fluorescent)和非荧光法(Non-Fluorescent)。前者称为“荧光渗透检测”,后者称为“着色渗透检测”。

典型的荧光渗透检测缺陷示意图。(图片来源于网络)

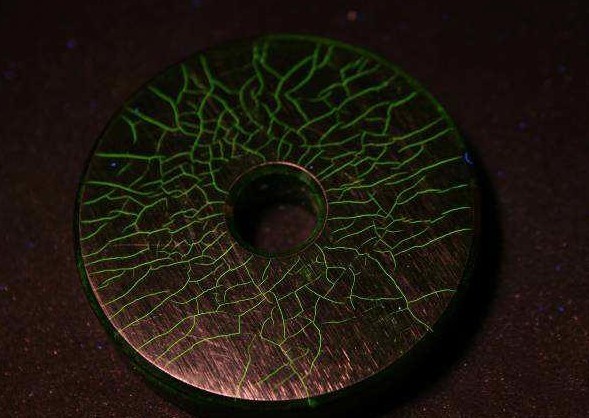

肉眼无法察觉的微裂纹,经荧光渗透检,在紫外线灯的照射下,黄绿色荧光格外醒目,如下图所示:



渗透检测原理
渗透检测,本质上是利用液体的表面能。

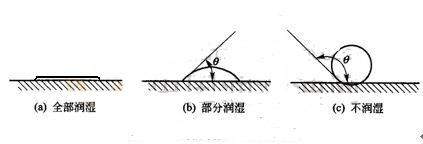

当液体和固体界面接触时会出现以下三种现象,θ称为接触角。如下图所示:





(a)θ=0°,全部润湿;(b)θ<90°,部分润湿;(c)θ>90°,不润湿。
对某一液体而言,表面张力越小,当液体在界面铺展时克服这个力做功越少,则润湿效果越好。

表面张力,是液体表面层由于分子引力不均衡而产生的沿表面作用于任一界线上的张力。


毛细现象:当液体润湿毛细管或含有细微缝隙的物体,液体沿毛细缝隙流动的现象。
如果液体能润湿毛细管,则液体在细管上升,管子的内径越小,它里面上升的水面也越高 。例如水在玻璃毛细管内,液面是上升的,相当于水渗入毛细管内。
如果液体不能润湿毛细管,则液体在细管降低。例如水银(Hg)在玻璃毛细管内,液面是下降的。


(图片来源于维基百科)

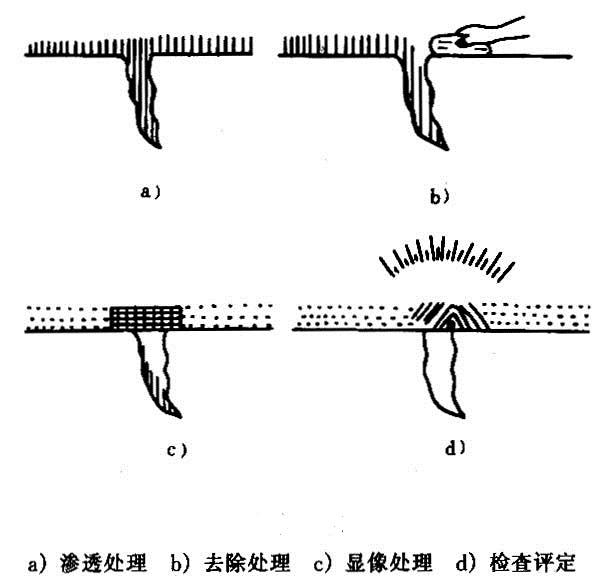

渗透检测基本原理:由于毛细现象的作用,当人们将溶有荧光染料或着色染料的渗透剂施加于试件表面时,渗透剂就会渗入到各类开口于表面的细小缺陷中(细小的开口缺陷相当于毛细管,渗透剂渗入细小开口缺陷相当于润湿现象),然后清除依附在试件表面上多余的渗透剂,经干燥后再施加显像剂,缺陷中的渗透剂在毛细现象的作用下重新吸附到试件的表面上,形成放大的缺陷显示。用目视检测即可观察出缺陷的形状、大小及分布情况。


渗透检测特点
1、适用范围
渗透检测可以应用于各种金属、非金属、磁性及非磁性材料工件的表面开口缺陷的检测。除了多孔性的材料无法或难以检测外,几乎所有材料的表面开口缺陷都可以使用此方法,获得令人满意的检测结果。

2、渗透检测优点
(a)不受被检工件磁性、形状、大小、组织结构、化学成分及缺陷方位的限制,一次操作能检查出各个方向的缺陷。
(b)操作简便,设备简单。
(c)缺陷显示直观,灵敏度高。

3、渗透检测局限
(a)只能检测出材料的表面开口缺陷,对于埋藏在材料内部的缺陷,渗透检测就无能为力了。必须指出,由于多孔性材料的缺陷图像显示难以判断,所以渗透检测并不适合多孔性材料表面缺陷。
(b)渗透剂成分对被检工件具有一定腐蚀性,必须严格控制硫、钠等微量元素的存在。
(c)渗透剂所用的有机溶剂具有挥发性,工业染料对人体有毒性,必须注意吸入防护。

参考资料:
【1】《 渗透检测》林猷文,任学冬主编。
