您当前的位置:检测资讯 > 检测案例

异物分析案例

嘉峪检测网        2016-01-18 22:58

一, 异物分析目的
异物杂质的生成原因比较多,例如原材料不纯、反应有副产物、工艺控制不规范或工艺配方不成熟等。本项目通过分析异物,获得其所含的元素、化学成分,结合厂家对产品和工艺的了解找出异物产生的真正原因,通过厂家对配方工艺等的改进调节进而避免异物的产生。
该技术是专门针对产品上的微小嵌入异物或表面污染物,析出物的分析技术,例如对表面嵌入或析出的颗粒物、小分子迁移物、斑点、油状物、雾状物、橡胶喷霜等异常物质进行定性分析,藉此找寻污染源或配方不相容者,是改善产品最常用的分析方法之一。

二, 异物分析作用
1)快速判断异物或杂质的成分,分析产生原因,进行整改提升产品良率。
2)通过对异常物质分析,进行配方完善。
3)消除生产隐患。

三, 异物分析典型案例
案件背景:某客户客诉回1pcLCM产品不良,表现为其点亮后产品出现部分区部不良。
检测手段:显微红外分析、SEM+EDS分析
检测标准:GB/T 6040-2002 红外光谱分析方法通则、GB/T 17359-2012 微束分析 能谱法定量分析。
分析方法简介:

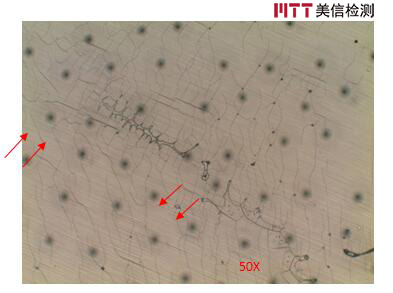

通过显微镜放大倍检查发现LCM的导光板表面存在异常条状物质,见下图。



美信检测

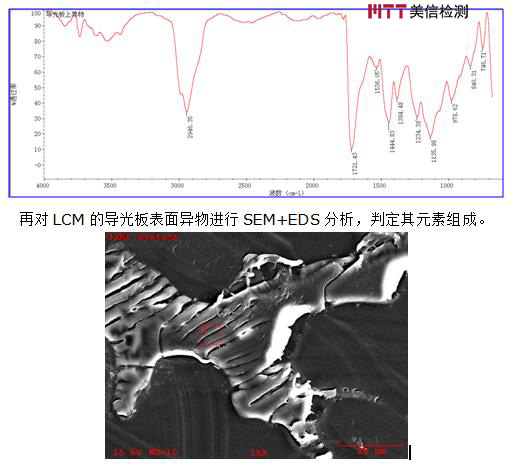

首先在显微镜通过特殊取样工具取出LCM的导光板表面异物并进行FTIR成分分析,判定其有机主成分。



美信检测

美信检测

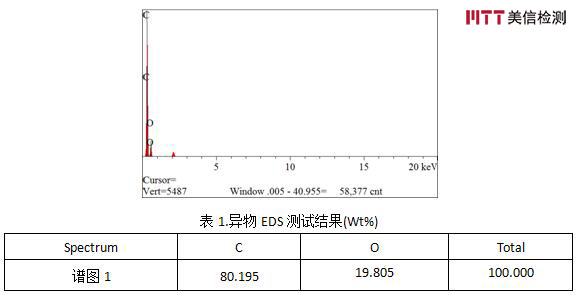

结果分析:综合以上分析,可知LCM的导光板表面异物为聚甲基丙烯酸甲酯(PMMA),其元素为C、O。结合产品分析该LCM产品中存在PMMA膜层,建议做红外图谱相似度比对,从而确定来源。



本文来源:http://www.mttlab.com/2014/1212/121.html

分享到:

来源:深圳市美信检测技术有限
