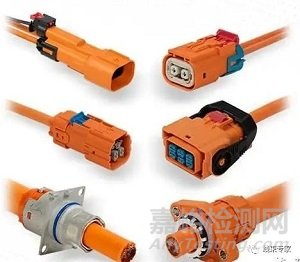

新能源汽车高压连接器机械性能要求

嘉峪检测网        2023-04-11 02:59

一、 端子抗弯折能力



端子最小弯折力应满足表17和表18中的规定,且端子不能被撕裂。如果端子在试验过程中发生弯曲,



校直后不应被撕裂或产生裂缝。



注:不适用于电线附件与端子的插入方向呈90°的端子。



二、 电线附件拉力



1 屏蔽环-电缆拉力

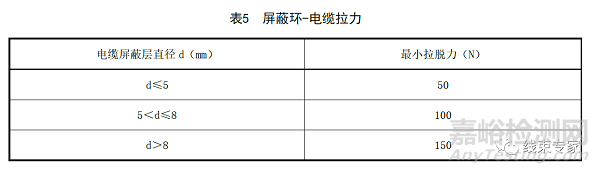

屏蔽环与电缆之间的拉力应符合表5要求。



新能源汽车高压连接器机械性能要求



2 .端子-电缆拉力

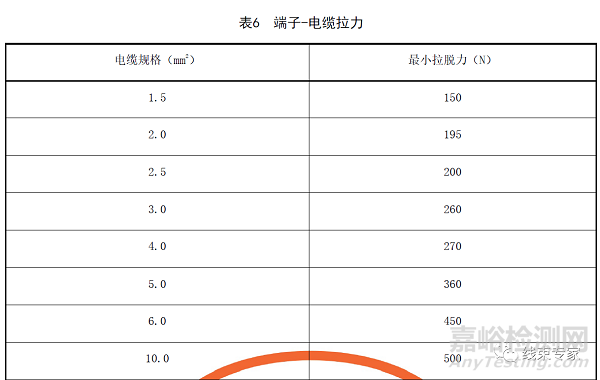

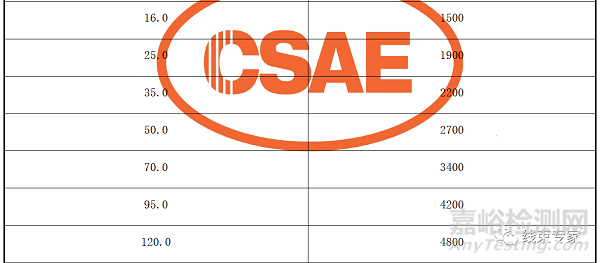

端子-电缆拉力应符合表6要求,HVIL端子应符合QC/T 29106—2014中4.4.6规定的连接强度的要求,



如有其它要求,由供需双方协商确定。





新能源汽车高压连接器机械性能要求



新能源汽车高压连接器机械性能要求



3.端子与护套间插入力

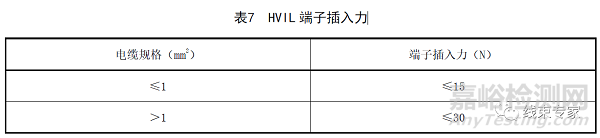

端子与护套间的插入力应符合表7、表8的要求。





新能源汽车高压连接器机械性能要求



新能源汽车高压连接器机械性能要求



4.端子与护套间保持力



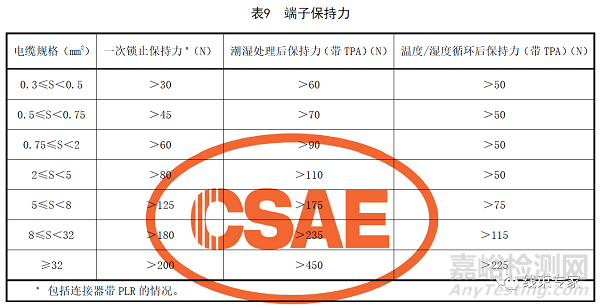

端子保持力应符合表9要求。



新能源汽车高压连接器机械性能要求



5.2.5 设备连接器端子保持力

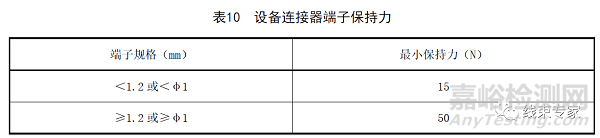

设备连接器端子保持力应符合表10要求。



注:仅适用于端子尾部非电缆连接的设备连接器,如:PCB焊接,紧固件连接等。



新能源汽车高压连接器机械性能要求



新能源汽车高压连接器机械性能要求



标准文件下载:《T_CSAE 178-2021 电动汽车高压连接器技术条件》
