某搅拌机电源软线有带有EMC抗干扰磁环,按照GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》标准27.3条款电源软线松脱试验,磁环后的电源软线中接地导线“相对较长”,后于载流导线被绷紧,如图1所示。




图1  载流导线先于接地导线被绷紧
(全部图片来源于实拍)

对此试验结果有不同的观点:

观点1:接地导线后于载流导线被绷紧,符合标准的要求;

观点2:图中的试验方法本身有问题。

哪一种观点更合理?

案例分析

笔者个人认为观点2更合理,理由如下:

根据GB 4706.1-2005标准27.3条款规定,标准本意是考虑“万一”电源软线固定装置失效,仍能保证电源软线中的接地线是后被绷紧,所以应该在电源软线固定装置处失效,在外部拉扯电源软线。

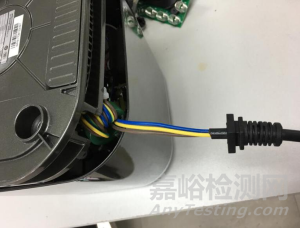

松开电源软线固定装置,盖好盖子,任意角度往外拉电源软线,如图2所示。

图2  松开电源软线固定装置拉电源软线

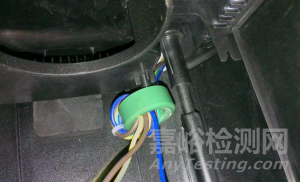

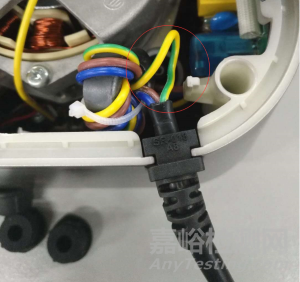

图3  EMC抗干扰磁环在产品内部被卡住

图4  接地导线先于载流导线被绷紧

实际结果是磁环先卡在外壳上,接地导线先于载流导线被绷紧,不符合GB 4706.1-2005标准27.3条款的要求。

设计、生产时应考虑在电源软线模压夹紧装置与磁环之间,使接地导线有更长的“冗余量”,示例如图5和图6所示,以保证后于载流火线和零线被绷紧。

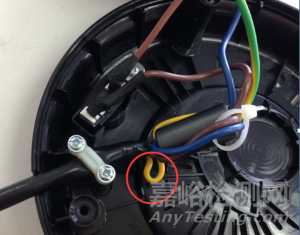

图5  接地导线有冗余量示例

图6  接地导线有冗余量示例



笔者遇到类似的错误试验方法。

错误案例1

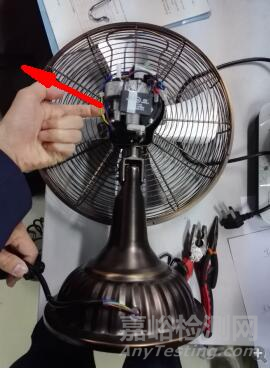

电风扇产品,打开产品外壳,在内部拉扯电源软线,如图7所示。


图7  打开外壳在内部拉扯电源软线

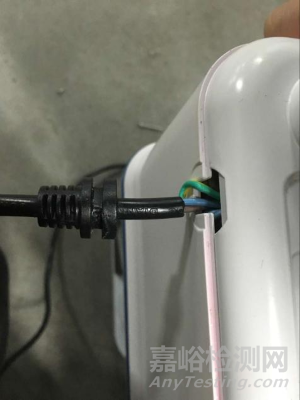

正确的试验方法:应从电源软线固定装置处松下,在外部拉扯电源软线,如图8所示,结果闭型接线端子(也称压线帽)“卡”在外壳上。


图8 松开软线固定装置在外部拉电源软线

错误案例2

电火锅产品,闭型接线端子放在产品外部,拉电源软线,如图9所示。

图9  闭型接线端子放在产品外部拉电源软线


正确的试验方法:应从电源软线固定装置处松下,在外部拉扯电源软线,此时闭型接线端子仍在产品内部,如图10所示。


图10 松开软线固定装置在外部拉电源软线


错误案例3

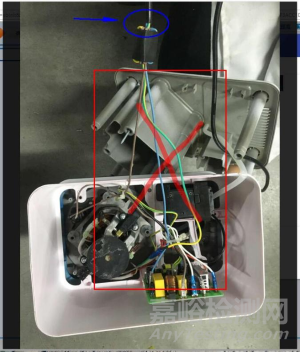

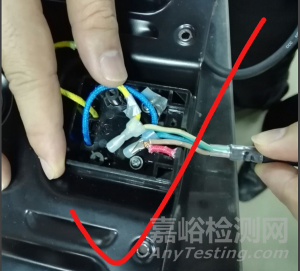

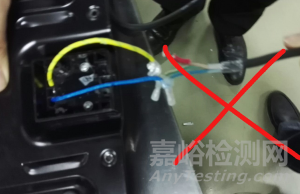

破壁料理机打开盖子拉电源线,如图11所示。

图11  打开盖子拉电源软线

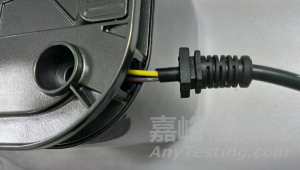

正确试验方法:仅电源固定装置滑出(电源线护套滑出),内部卡住,考察L/N是否先绷紧,如图12所示。


图12  不打开盖子拉电源软线

错误案例4

某吸油烟机,松开内部捆扎带后拉电源软线。

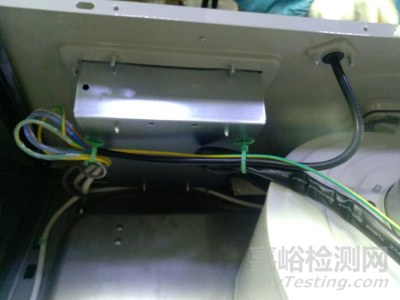

正确试验方法:不松开内部捆扎带,保持原状,松开电源软线夹紧装置后拉电源软线,如图13所示。

图13 不松开内部捆扎带拉电源软线
