GB9706.1检测项目:设备的内外部标记

嘉峪检测网        2020-12-27 10:16

第6.1条:对于a、b、c三条,产品一般会适用于其中的1-2条,比如是电网供电设备那就是a适用,如果为内部电源设备那么就是b适用,如果是双重分类比如既是内部电源设备又是一类设备,那么a、b条款都适用,注意我们这里只是适用,适用后检测所老师才会往下继续判定是不是符合,如果符合检验结果就是符合要求,如果不符合那就需要整改。

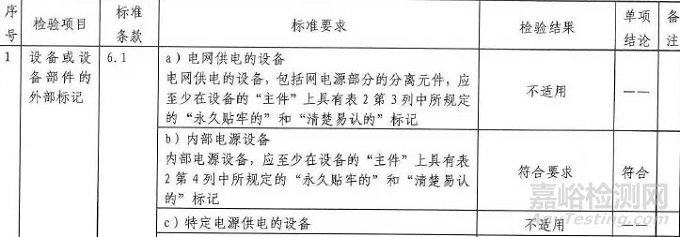

如下图:

GB9706.1检测项目:设备的内外部标记

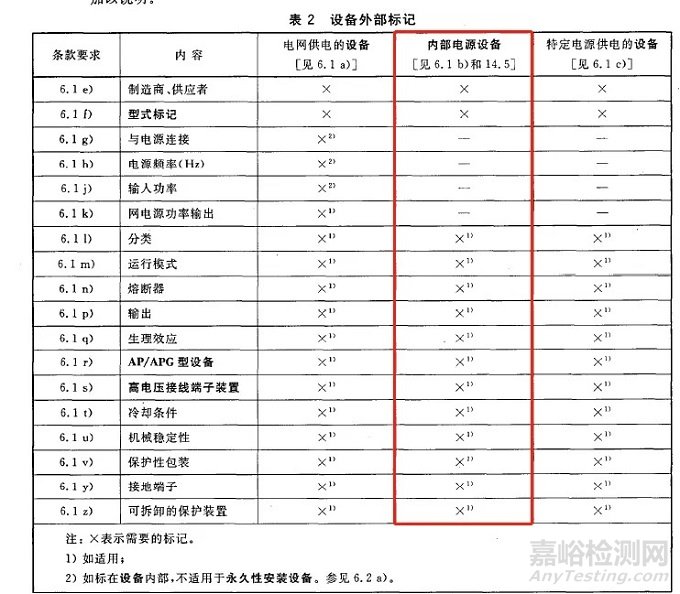

图片产品只是内部电源设备,那么b条款适用而a、c条款均不适用,继而再判断符不符合b条款,即应至少在设备的“主件”上具有表2第4列中规定的“永久贴牢的”和“清楚易认的”标记,检测后发现符合要求,那么检验结果便是符合。这里我们顺便来看下表2第4列规定的是哪些标记

GB9706.1检测项目:设备的内外部标记

也就是上图红色框中的部分,借此我们也来讲一下这个表格怎么看,那么电网供电或者特定电源的设备也是一样的方法。



首先,我们看红色框中的部分,发现有很多X,那么这个X是什么意思呢?我们看下面注,X表示需要的标记,我们发现除了j、h、j、k这四项没有X其余的都有X,也就是除了“与电源连接”、“电源频率”、“输入功率”、“网电源功率输出”外都需要标记,因为后面三项都是针对网电源来说的,内部电源设备涉及不到,所以更谈不上去标记了;



这时可能有人看到有些X右上角有小标1和2的,那么这是什么意思呢?其实注也有说明,带小标1的是如果适用的情况下才需要标记,不适用就不用标记。比如熔断器,可能产品本身都没有用到熔断器,那自然就不用带熔断器标记。



看到这,有同学会问,老师,我的产品外壳很小,这么多标记标不下怎么办?没关系,标准给你考虑到了,就是d条:如果6.1所述的设备的尺寸或外壳特征不容许将所规定的标记全部标上时,至少应标上e、f、g(永久性安装设备除外)、l和q(如适用)所规定的标记,而其余的标记应在随机文件中完整的记载。无法做标记之处,应在随机文件中详细写明。



来,刚刚那位同学,你的产品外壳不是很小吗,假设你的产品是内部电源设备,那么你只需要在外壳上做出制造商、型式标记、分类和生理效应这四个标记即可,而且后面两个还是如果适用的情况下。



如果这几个都放不下的话,那么,对不起,重新设计!



一个小细节就是注意你如果只标注这个最低要求后一定记得在随机文件中把其他补充完整。。其实在6.8.1中也有如下规定:“如果制造商没有把6.1规定的所有标记永久贴牢在设备上,则应完整无缺地包含在随机文件中”。显然,外部标记中除了标准规定的必须标明的标记外,其余的标记既可以标在设备外部,也可以在说明书中说明。



再结合一个图片简单介绍下

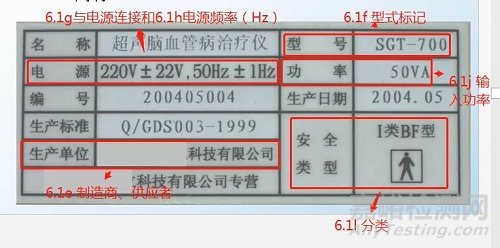

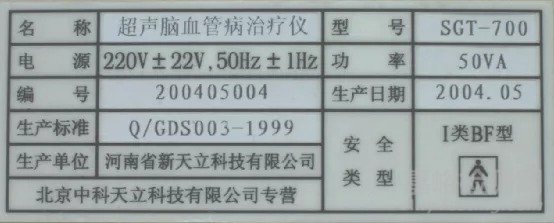

这是一个网电源设备,那么他应该有哪些标记呢,我们看表2第3列可以知道

GB9706.1检测项目:设备的内外部标记

从这个图我们可以看到

GB9706.1检测项目:设备的内外部标记

如果能标记的完,那么d条款便不适用,如果像刚刚那位同学说的外壳太小只能满足最低要求的标记那么d条款便适用,然后再去判断是否满足上面我说的那基础的必不可少的几样是否已经标记,满足的话结论就是就符合要求。



继续往下看

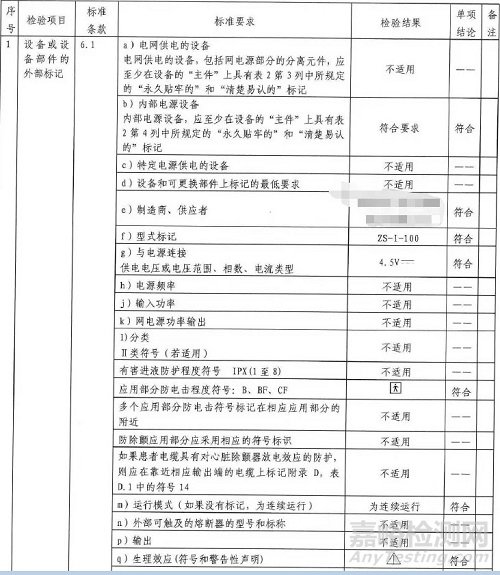

GB9706.1检测项目:设备的内外部标记



e-z看自己适用情况填写即可:



l分类:有害进液防护程度如果是在IPX1-IPX8之间,需要注明标记,没有的话默认不防水即IPX0,前面一篇文章我们也讲了,不同的防水等级有不同的测试方法;一个设备可能有多个应用部分,这些应用部分可能有B型、有BF型或者CF型并不完全一致,那么这些都应该标记出来且应该标记在对应的应用部分附近,不能B型应用部分附近你标一个BF型,具体位置没有要求,附近哪里有空面又比较容易注意到的都可以。



m运行模式:运行模式我们在上一篇文章也有讲述,这里不再赘述了。

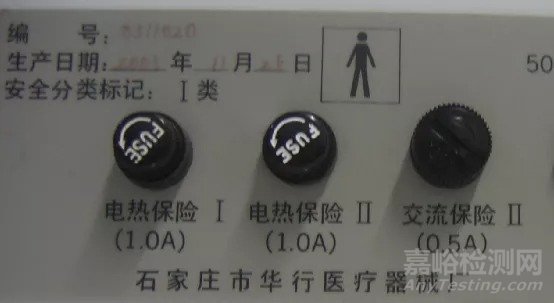

n熔断器:从设备外面能触及的熔断器,必须在熔断器座旁标明其型号及额定值。

GB9706.1检测项目:设备的内外部标记

检测符合不符合6.1要求首先要检查设备是否有所要求的的标记,有的话再检测试验标记的耐久性,先用一块用蒸馏水浸过的布擦15s,在用甲基化酒精浸过的布擦15s,最后用异丙醇浸过的布擦拭15s,擦拭用手工,用力不宜过大。在所有试验完成后,标记必须清楚易认,如果标记是粘贴的,不应松动或卷边。



清楚易认:用于警告性说明、指导性说明或图表时:贴在显著的位置,且使在操作者位置上视力正常者能看清;对于固定设备:当设备安装在正常使用位置时能看清;对于可移动设备和未固定的非移动设备:在正常使用时,或在设备从它所靠的墙壁移开后,或当设备从它的正常使用位置转向后,以及从机架上拆下可拆单元后,均应能看清。

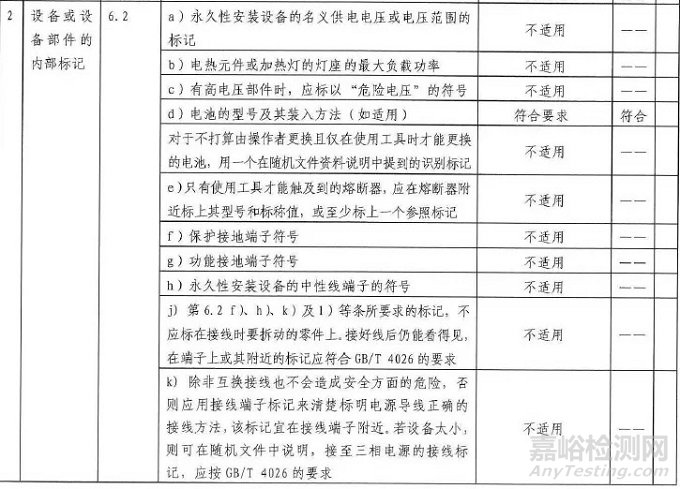

第6.2条:内部标记,内部标记可以按照外部标记检查的方法进行检查,但不需要做擦拭试验,也就是只检查有没有即可,当然,也要清楚易认。

GB9706.1检测项目:设备的内外部标记

a条款只有永久性安装设备适用;



b条款就是如果是电热元件或加热灯标记灯座的最大负载功率;

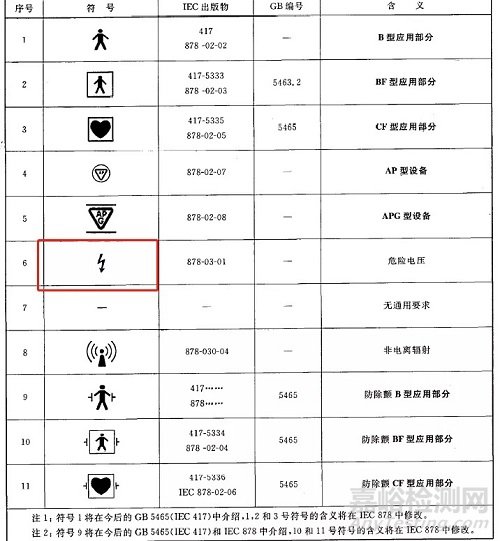

c条款内部电源设备不适用,没有高压,本标准规定的高电压为任何超过1000V交流或1500V直流或1500V峰值的电压。有的话标上这样一个符号即可

GB9706.1检测项目:设备的内外部标记

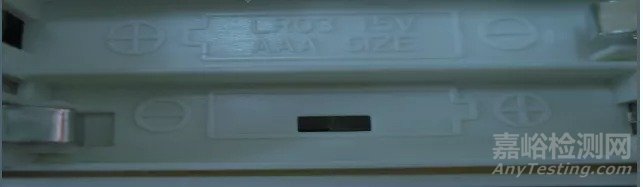

d条:适用,型号AAA,装入方法注明后盖取下,然后正负极也有标识,防止装反,这样就满足要求了。如果你的电池是不打算让操作者更换的且需要借助工具才能更滑,要在说明书中说明,并且电池附近要有标识。

GB9706.1检测项目:设备的内外部标记

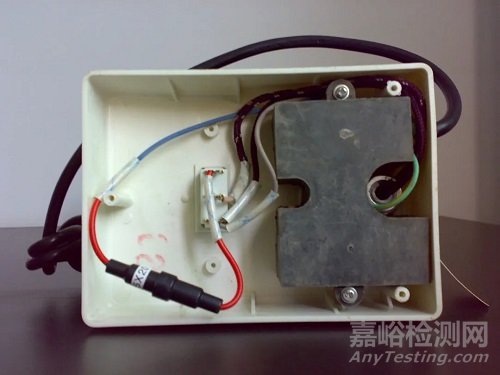

e条:使用工具才能触及到的熔断器,在其附近要么标上型号和标称值,如下图

GB9706.1检测项目:设备的内外部标记

要么标上一个参考标记,比如



然后在说明书进行以下说明即可。具体选用哪种,你自己定。

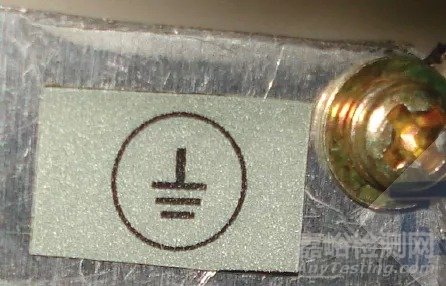

f条:保护接地端子符号

GB9706.1检测项目:设备的内外部标记

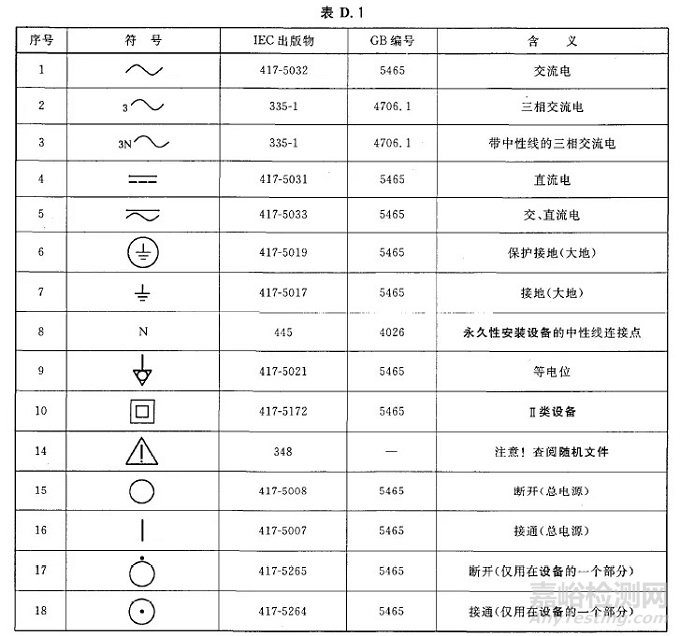

关于保护接地端子符号、功能接地端子符号和永久性安装设备的中性线连接点符号参考表D.1即可

GB9706.1检测项目:设备的内外部标记

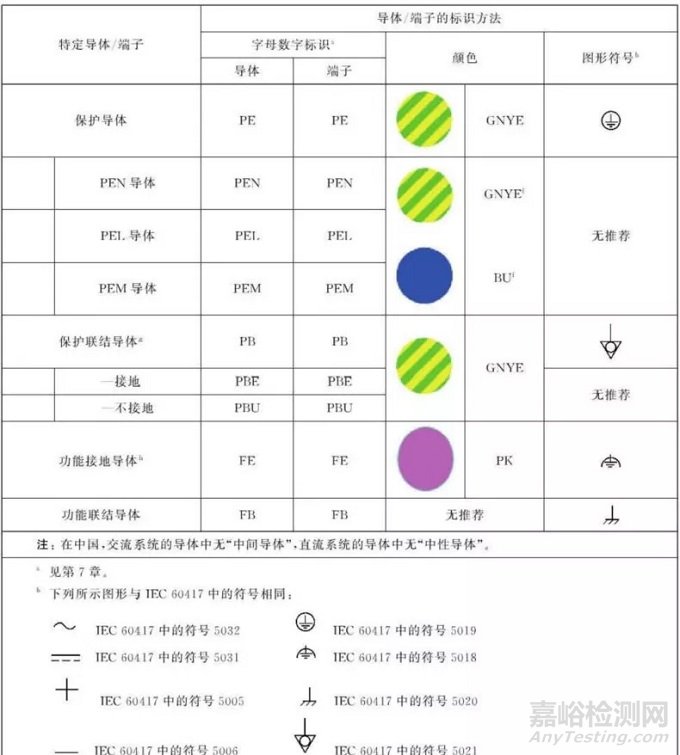

j\k接线端子做标记时要符合GB/T4026要求

GB9706.1检测项目:设备的内外部标记

GB9706.1检测项目:设备的内外部标记
