UL黄卡介绍以及塑料阻燃等级测试标准

嘉峪检测网        2019-11-22 15:35

什么是UL

UL(UnderwritersLaboratories Inc.)是1894年在美国成立的一家非营利团体,旨在从第三方的立场来评价工业产品的安全性。UL目前在全世界都有其分支机构。几乎所有的美国州政府都要求在其辖区内销售的电气产品获得UL认证,因此UL在美国已成为事实上的安全标准规格。向美国出口产品的企业也必须遵守UL标准。(参考: http://uljapan.co.jp/)



UL服务

很多产品都需要进行安全测试。试验方法和规格五花八门;服务分为4大类。

列名

(Listing)

对象:最终产品

这是一项以“消费者直接使用的产品”(电脑、电视等)为对象的试验服务。安全测试合格后,允许在产品上出示“UL认证标记”。该测试结果被公布在网上,任何人都可随时查阅。

认可

(Recognition)

对象:部件、材料

这是一项以“配套产品或部件”(印刷电路板、电源变压器等)或“材料或原料”为对象的试验服务。安全测试合格后,允许在产品上出示“UL认证标记”。该测试结果被公布在网上,任何人都可随时查阅。

如果是材料,既要判定是否合格,还要判定材料性能并作出评级。根据UL94规格来评价塑料材料的燃烧性并给予相应的认可。

分类

(Classification)

这是UL规格以外的国际规格、海外规格的实验服务。安全测试合格后,允许在产品上出示“UL认证标记”。该测试结果被公布在网上,任何人都可随时查阅。

跟踪

(Follow up)

不定期抽查已被列名或认可的产品或部件,以了解产品是否始终符合评价结果。

*认证标记的形状在列名、认可和分类三种情况下各不相同。其间的区别一目了然。(参考: http://uljapan.co.jp/aboutul/mark.html)。

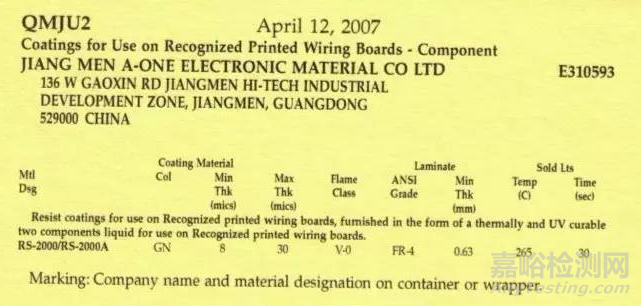

黄卡(数据表)

黄卡(Yellow Card)是指获得上述认证并作了UL注册的材料或部件的数据表。汇集这些数据的书称为《黄书》(Yellow Book)。黄卡目前可从UL网站获取。其查阅步骤简明易用,敬请参阅。



塑料阻燃等级由HBV-2V-1V-0逐级递增

1、HB:UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品,燃烧速度小于40毫米每分钟;小于3毫米厚的样品,燃烧速度小于70毫米每分钟;或者在100毫米的标志前熄灭。

UL黄卡介绍以及塑料阻燃等级测试标准

2V-2:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。可以有燃烧物掉下

3、V-1:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。不能有燃烧物掉下。

4、V-0:对样品进行两次10秒的燃烧测试后,火焰在30秒内熄灭。不能有燃烧物掉下



表1. UL94-V试样的评价标准

等级

V-0

V-1

V-2

备注

第1次的燃烧时间(全部5件)

10秒以内

30秒以内

30秒以内

只要1件不行就不合格。

第2次的燃烧时间(全部5件)

10秒以内

30秒以内

30秒以内

只要1件不行就不合格。

第2次的燃烧时间 +
炽热时间(全部5件)

30秒以内

60秒以内

60秒以内

只要1件不行就不合格。

第10次的燃烧时间合计

50秒以内

250秒以内

250秒以内

每件都要进行2次燃烧,
因此5件为10次。

滴落燃烧

不燃

不燃

燃烧

即使燃烧1次也为不合格。
V-1和V-2的差别就体现在这里。

是否完全燃尽

未燃尽

未燃尽

未燃尽





根据上述评价结果来确定燃烧性等级。其评价标准如表1所示。不符合任何一项标准的均为不合格,并且试样完全燃烧的也不合格

UL黄卡介绍以及塑料阻燃等级测试标准



UL94 标准测试程序及要求

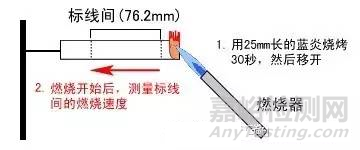

(一)UL94HB

样品: 5"×1/2"×厚度(典型厚度是1/16",1/8",1/4")

程序:

每一厚度有三件样品要进行测试,在试验之前,先把样品置于20℃,50%RH 的条件下48小时。样品要放置在与长轴平行,与短轴成45度角的地方。每一件样品,从其一端画两条线1"和4"。

把高为1"的蓝色火焰置于样品悬空的那一端,燃烧30秒后拿开。如果火焰拿走后样品持续燃烧,那么就要测量样品在两个宽度标记之间燃烧的时间,并且燃烧比率以每分钟多少英寸计算的。



级别要求

94HB

A:对于厚度为0.120"到0.500"之间的样品,不能超过1.5"每分钟,大于3.0"的跨度,或者

B:对于厚度为0.120"的样品,不能超过3.0"的跨度,或者

C:在火焰没有碰到4.0"标记的时,样品就自燃。



(二)

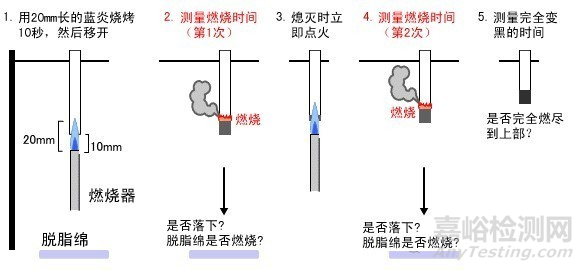

UL94V0V1V2

样品: 5"×1/2"×厚度(典型厚度为1/16",1/8",1/4")

程序

每一厚度有总共10件样品(2 套)测试。每一厚度的5件样品在23℃,50%RH 的条件下放置48小时后再进行测试。每一厚度的5件样品在70℃的条件下放置7 天后再进行测试。

样品垂直于长轴放置,安装。安装的时候使样品较低的一端距离燃烧管顶部3/8"把高度为3/4的蓝色火焰放在样品较低端的中心部位,燃烧10秒。

如果样品一粒粒地滴下来,这些液体就滴在样品下面的一层没有经过外科处理的棉花上,这层棉花放在样品下面12"处。



级别要求:

94V0

A:没有任何样品在测试火焰拿走之后,仍然有火苗燃烧超过10 秒。

B:对于每套5件样品,10次点燃后,带火苗的燃烧的总共时间超过50秒

C:没有任何样品一直烧到夹具上(包括有火苗的燃烧和发红的燃烧)

D:没有任何样品,燃烧融化的液滴滴下点燃了下面12"处的棉花。

E:没有任何样品,在第二次移走测试火焰之后,持续发红燃烧超过30秒。

94V1

A:没有任何样品在测试火焰拿走之后,仍然有火苗燃烧超过30秒。

B:对于每套5件样品,10次点燃后,带火苗的燃烧的总共时间超过250秒

C:没有任何样品一直烧到夹具上(包括有火苗的燃烧和发红的燃烧)

D:没有任何样品,燃烧融化的液滴滴下点燃了下面12"处的棉花。

E:没有任何样品,在第二次移走测试火焰之后,持续发红燃烧超过60秒。

94V2

A:没有任何样品在测试火焰拿走之后,仍然有火苗燃烧超过30秒。

B:对于每套5件样品,10次点燃后,带火苗的燃烧的总共时间超过250秒。

C:没有任何样品一直烧到夹具上(包括有火苗的燃烧和发红的燃烧)

D:允许样品燃烧融化的液滴滴下点燃下面12"处的棉花,但棉花燃烧时间较短。

E:没有任何样品,在第二次移走测试火焰之后,持续发红燃烧超过60秒。



UL阻燃等级最高是V-2吗?不是! UL945VA UL945VB



UL94-5VA 或 UL94-5VB

根据样品测试的结果,材料应分为94-5VA 或94-5VB

测试程序如下:

没有烧穿的样品为94-5VA

烧穿的样品为94-5VB

样品: 5"×1/2"×厚度(棒) 6"×8"×厚度(板)典型厚度为(1/16",1/8",1/4")

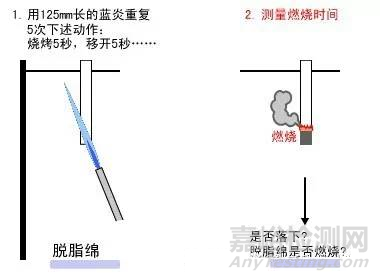

棒状样品的程序(方法A):

2套总共10 件样品要测试。

每一厚度有5件样品在23℃,50%RH条件下48 小时之后进行测试。

每一厚度有5件样品在70℃条件下7 天之后进行测试。

对于棒状样品,垂直于长轴安装。

把高为5"的火苗,1/2"的内焰放在样品下端一角与垂直方向成20角。使内焰顶端与样品接触。

火焰燃烧5秒,移动5秒,这个动作重复直到样品经过5次燃烧。

级别要求:

A:没有任何样品在第5次点燃之后持续燃烧(包括有火苗燃烧和发红燃烧)的时间超过60秒。

B:没有任何样品燃烧融化后的液滴滴下点燃下面的棉花。

UL黄卡介绍以及塑料阻燃等级测试标准



平板状样品的程序(方法2

与棒状样品表述相同:3 件样品(2 套)水平安装,火焰放在底面中心燃烧。



平板试验的评价标准



5VA

5VB

试样上有无开孔?
