您当前的位置:检测资讯 > 科研开发

差热分析(DTA)方法介绍

嘉峪检测网        2019-09-16 22:29

  1. 差热分析的原理及设备

  原理:在程序控温条件下,测量试样与参比基准物质之间的温度差与环境温度的函数关系。

  操作方法:用两个尺寸完全相同的白金坩埚,一个装参比物,另一个装待测样品;将两只坩埚放在同一条件下受热,热量通过试样容器传导到试样内,使其温度升高,在试样内会形成温度梯度;温度的变化方式会依温度差热电偶接点处的位置而不同;温点插入试样和参比物中,或坩埚外的底部。

  注意事项:DTA的严密理论要求,必须按照各个装置的特有边界条件、几何形状,进行热传递的理论分析。



差热分析(DTA)方法介绍

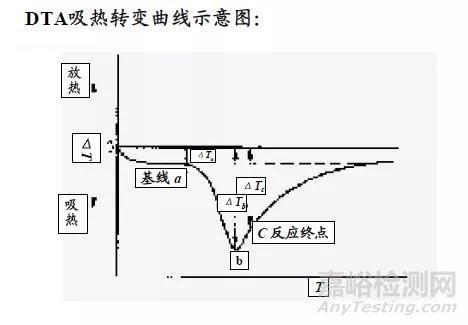

  2.差热分析曲线

  DTA曲线:以温度为横坐标、试样和参比物的温差ΔT为纵坐标,以不同的吸热和放热峰显示样品受热时的不同热转变状态

  基线位置:ΔTa =(Cr- Cs)/K·Φ ( Φ = dTw/dt )

  基线偏离零点的原因:试样和参比物之间的热容不等;故参比物最好采用与试样在化学结构上相似的物质,有时在试样中混些参比物来稀释,使Cr与Cs相近;K与装置的灵敏度有关,K增加,则ΔTa下降;升温速度Φ变化会影响基线,故须采用程序调节器以固定Φ.

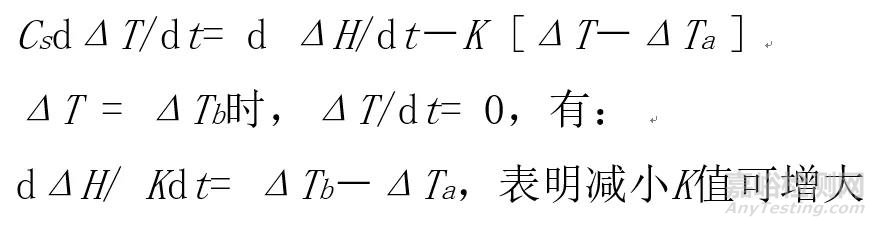

  测玻璃化温度的原理:试样在加热过程中热容变化,基线就会变动

差热分析(DTA)方法介绍

  仪器的灵敏度:常用措施,在样品容器和金属块之间留一个气隙,便可得到尖锐的峰.

  实验进行到终点时,整个过程交换的热量:

差热分析(DTA)方法介绍

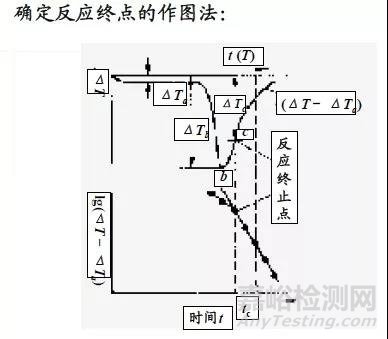

      反应终点C的确定:







 3. DTA测量应注意的要点及其影响因素

  (1)注意程序控温的线性和速度;

  (2)选择基准物时应考虑尽可能使Cr与Cs相近,使基线接近零线;

  措施:选择在测量范围内本身不发生任何热变化的稳定物质,常用熔融石英粉、a-Al2O3和MgO粉末等;在试样与基准物的热容相差较大时,可用基准物稀释试样来加以改善

  (3)测试过程中应注意水分干扰的影响,试样如果吸附一定的水分,将在100℃附近出现一个大的蒸发吸热峰干扰实验结果;

  (4)测试过程中可会发生双峰交叠,应设法分峰;

  (5)反应中的挥发物发生二次反应带来反应热的干扰;

  (6)预结晶物质程序升温和降温曲线是不可逆的;

  (7)DTA(包括DSC)需用标准物质校正测定温度的准确性,标准物质必须化学稳定,且蒸汽压低,故多数系金属盐类、纯金属或纯有机化合



  4. DTA的应用

  凡是在加热(或冷却)过程中,因物理-化学变化而产生吸热或者放热效应的物质,均可以用差热分析法进行分析。

  其主要应用范围如下:

  (1)水

  对于含吸附水、结晶水或者结构水的物质,在加热过程中失水时,发生吸热作用,在差热曲线上形成吸热峰。

  (2)气体

  碳酸盐、硫酸盐及硫化物等,在加热过程中由于CO2、SO2等气体的放出而形成吸热峰。不同类物质放出气体的温度不同,差热曲线的形态也不同,利用这种特征就可以对不同类物质进行区分鉴定。

  (3)价态变化

  材料中含有变价元素,在高温下由低价态变为高价态而放出热量,形成放热峰。变价元素不同,以及在晶格结构中的情况不同,则因氧化而产生放热效应的温度也不同。如Fe2+在340~450 ℃变成Fe3+

  (4)重结晶

  某些非晶态物质在加热过程中会发生重结晶而放出热量,在差热曲线上形成放热峰;晶态物质在加热过程中晶格结构被破坏,变为非晶态物质发生晶格重构,则也形成放热峰。

  (5)晶型转变

  有些物质在加热过程中由于晶型转变而吸收热量,在差热曲线上形成吸热峰。



差热分析(DTA)方法介绍

分享到:

来源:材料基
