沙尘试验方法 沙尘试验标准 沙尘试验机构

嘉峪检测网        2018-08-01 11:46

沙尘试验目的


沙尘试验主要用于低压电器、电机、仪器、仪表、电子产品、灯具的沙尘模拟检测,是评价手机、电工产品等产品在砂尘环境中的密封性,汽车、摩托车零部件、密封件等在砂尘环境中的使用、贮存、运输中的密封性能。





沙尘试验标准


  • GB/T 2423.37-2006 电工电子产品环境试验 第2部分:试验方法 试验L:沙尘试验

  • GJB150.12A-2009 军用装备实验室环境试验方法第12部分砂尘试验

  • GB/T 4208-2017 外壳防护等级(IP代码)





沙尘试验设备


沙尘试验用沙尘试验箱完成,沙尘试验箱学名为“砂尘试验箱”,模拟自然界风沙气候对产品的破坏性,适用于检测产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。沙尘试验箱的工作原理是由风机推动一定浓度的沙尘以一定的流速吹过试验样品表面,测试这些试验样暴露于干砂或充满尘土的大气作用下防御尘埃微粒渗透效应的能力、防御砂砾的磨蚀或阻塞效应的能力及能否储存和运行的能力。设备有载灰尘垂直循环的气流,试验用灰尘可以循环使用 ,整个风道采用进口高级不锈钢板制作,风道底部与锥形料斗接口连接,风机进出风口直接与风道连接,再在适当的位置上将工作室顶部扩散口接入工作室体,形成“O”型闭式垂直吹尘循环系统,使气流能顺畅地流动,最大限度的使尘土分散均匀。采用单台大功率低噪音离心风机,根据试验需要用变频调速器来调节风速。



在IEC 60529其实就是GB/T4208外壳防护等级(IP代码)中,其实对防尘这块从数字1至数字6都有描述,但设备却只有IP5X与IP6X的设备。原因在于标准中对1和2是要求物体试具不得完全进入外壳,就是说球的整个直径不得通过外壳开口,而3与4特征时,物体试具完全不得进入外壳,从这里可以看出来,这个防护等级是非常低的,所以环境试验设备行业并没有针对这四个特征去制造对应的试验箱。而IP5X与IP6X的要求分别是,允许在某些规定条件下进入数量有限的灰尘,不允许任何灰尘进入,灰尘是非常极细的,要防止进入可想等级之高。



标准中提到砂尘试验箱的基本原理。另外密闭试验箱内的粉未循环泵可用能使滑石粉悬浮的其他方法代替。滑石粉应用金属方孔筛滤过,金属丝直径50μm,筛孔尺寸为75μm,滑石粉的用量为每立方米试验箱容积2kg,使用次数不能超过20次。而且滑石粉的选用还应该要符合人体健康与安全的各项规定。



其实砂尘试验箱的试验粉尘不仅有滑石粉,在其他的标准中还会提到硅酸盐水泥、橄榄石或烟通灰等,而且它的吹尘方式也有连续与周期可选择。

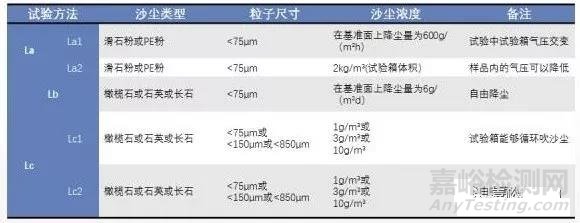

沙尘试验标准




IP防尘等级


对于可便携式、户外用以及汽车电子均有防尘测试要求,在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。

IEC/EN60529防尘分为7个等级(等级0 ~ 等级6),防尘等级(e.g. IP5X-防尘等级5)

Level 0: 完全无防尘保护
Level 1: 可保护避免直径大于50㎜之异物掉入设备内
Level 2: 可保护避免直径大于12.5㎜之异物掉入设备内
Level 3: 可保护避免直径大于2.5㎜之异物掉入设备内
Level 4: 可保护避免直径大于1.00㎜之异物掉入设备内
Level 5: 不能完全防止尘埃进入,但进入的灰尘量不得影响设备的正常运行,不得影响安全
Level 6: 完全防尘
