隧道锚杆拉拔力的测试方法

嘉峪检测网        2017-12-27 09:54

交工验收时,总体检测项目:

1、车行道宽;

2、隧道净总宽;

3、隧道净高;

4、隧道偏位;

5、引道中心线与隧道中心线的衔接;

6、边、仰坡度。


平时验收检测项目:

1、衬砌空鼓;

2、仰拱厚度;

3、衬砌厚度;

4、混凝土强度;

5、锚杆抗拔力。
以上这些是必测的。
还有一些其他的如钢筋间距、混凝土保护层、路面厚度、路面宽度、钢筋的常规力学检测、水泥、混凝土的常规性能检测、防水板的无缝、防渗能力检测等等。

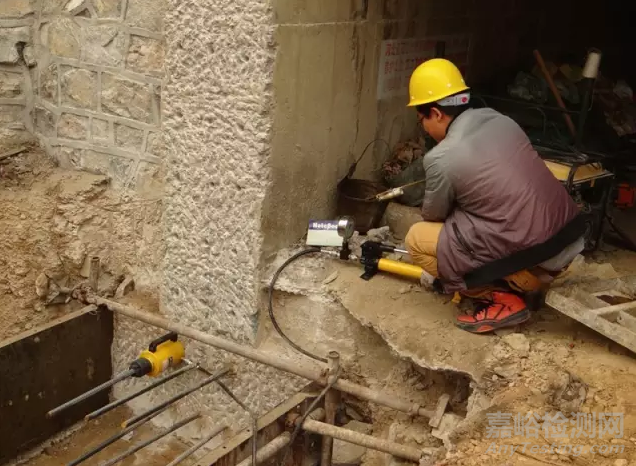

隧道检测锚杆拉拔力的测试方法



1、根据试验目的,在隧道围岩指定部位钻锚杆孔。

2、按照正常的安装工艺安装待测锚杆。用砂浆将锚杆口部抹平,以便支放承压垫板。

3、根据锚杆的种类和试验目的确定拉拔时间。

4、在锚杆尾部加上垫板,套上中空千斤顶,将锚杆外端与千斤顶内缸固定在一起,并装设位移量测设备与仪器。

5、通过手动油压泵加压,从油压表读取油压,根据活塞面积换算锚杆承受的拉拔力。视需要从千分表读取锚杆尾部的位移,绘制锚杆拉力—位移曲线,供分析研究。



锚杆拉拔仪注意事项:

1、安装拉拔设备时,应使千斤顶与锚杆同心,避免偏心受拉。

2、加载应匀速,一般以每分钟10kN的速率增加。3如无特殊需要,可不作破坏性试验,拉拔到设计拉力即停止加载。4千斤顶应固定牢靠,并有必要的安全保护措施。



锚杆拉拔仪试验要求:

1.每安装300根锚杆至少随机抽样一组(3根),设计变更或材料变更时另作一组拉拔力测试。

2.同组锚杆锚固力或拉拔力的平均值,应大于或等于设计值。

3. 同组单根锚杆的锚固力或拉拔力,不得低于设计值的90%。
