1. 测试项目：

橡胶、阻尼浆的复合损耗因数标准测试方法

2. 测试标准：

1）橡胶参考 GB 16406-1996 声学材料阻尼性能的弯曲共振测试方法

标准中规定了测定声学材料阻尼性能的弯曲共振方法。 适用于均匀和分层均匀的声学材料，其测量结果可为声学结构设计和噪声振动控制设计提供依据，也可用于评价各种复合结构试样的振动阻尼效果。 试验条件在10Hz至1000Hz频率范围内，储能模量的测量范围下限可达0.5MPa，损耗因数的测量范围为10的负二次方至10的负一次方量级。

2）阻尼浆参考 GB 18258-2000 阻尼材料 阻尼性能测试方法

3.定义：

材料损耗因数：损耗模量与储能模量之比值

复合损耗因数：复合试样耗散能量的能力的量度。其值正比于试样阻尼能与应变能之比。

4. 原理：

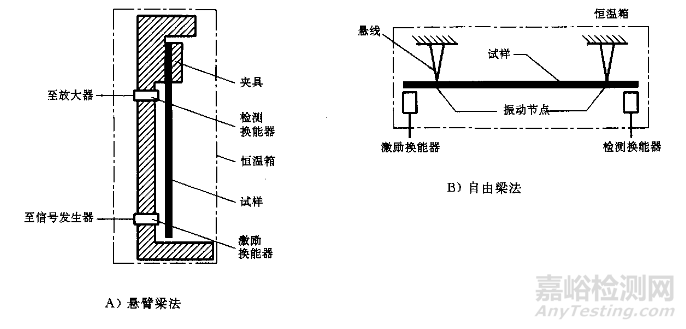

采用巨型条状试样，测量原理框图如下。测试方法分两种，方法A是将试样垂直安装，上端刚性夹定，下端自由，简称悬臂梁方法；方法B是将试样水平安装，用两天细线在试样振动节点位置上悬挂，简称自由梁方法。

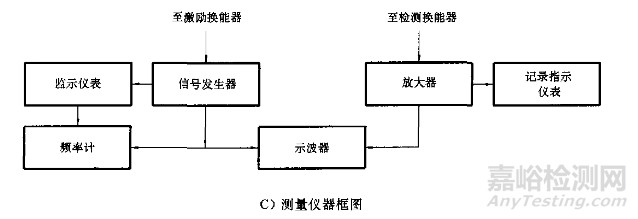

测试系统仪器由激励和检测两部分组成。由信号发生器激励电磁换能器对试样施加简谐激励力。由检测换能器检测试样的振动信号，经放大送入指示记录仪。保持恒定的激励力，连续改变频率，测出试样的速度弯曲共振曲线。根据弯曲共振频率和共振峰宽度，即可计算出储能弯曲模量和损耗因数。

5. 计算：

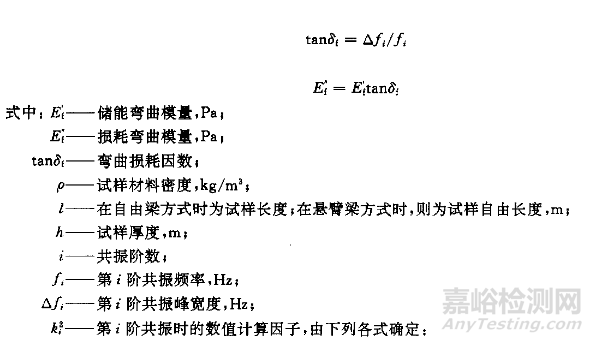

1）均匀试样的弯曲模量和损耗因数计算公式：

2）复合试样

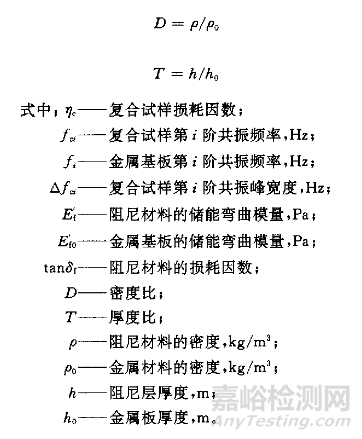

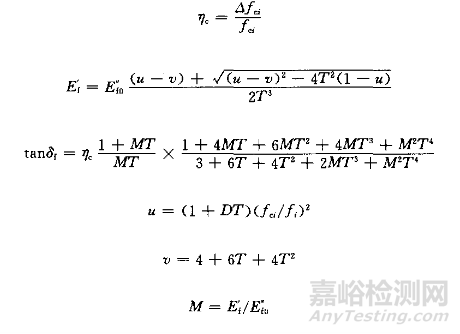

将阻尼材料粘贴在金属板的一面，是工程上常用的自由阻尼结构形式，复合试样的损耗因数和阻尼材料的复弯曲模量由下列公式计算：
