CAF导电阳极丝失效分析典型案例

嘉峪检测网        2017-10-23 13:41

1. CAF是什么?

CAF中文名为导电阳极丝,是Conductive Anodic Filament首字母的缩写。它的存在,轻微者可导致产品导体间漏电而无法开机,严重者可导致长期漏电发热而引起基材碳化,最终引起火灾。CAF的生长主要是由于玻纤与树脂间存在空隙或者玻纤内部存在空心,在后期的正常使用过程中受导体间电势差作用,在湿热的条件下,铜发生水解反应并沿着通道迁移并沉积所形成。涉及的电化学反应方程式如下:

1)Cu ® Cu2+ +2e- (铜在阳极发生溶解)

H2O ® H++OH-

2H+2e- ® H2

2)Cu2++2OH-®Cu (OH)2 (铜从阳极向阴极方向发生迁移)

Cu (OH)2 ®CuO+H2O

3)CuO+H2O®Cu (OH)2®Cu2++2OH- (铜在阴极沉积)

Cu2++2e-®Cu

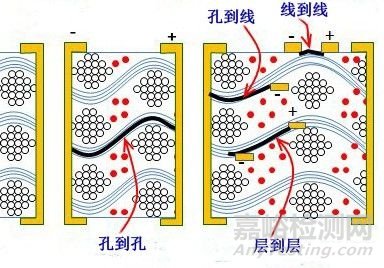

根据PCB布线情况,归纳起来有几种位置存在CAF生长的风险:孔到孔,孔到线,线到线,层到层,示意图见图1。而PCB制作过程中钻孔会使得基材承受较大的机械应力作用,从而导致玻纤与树脂结合界面间出现缝隙,因此孔到孔、孔到线发生CAF生长更为普遍。

CAF导电阳极丝失效分析

图1. CAF生长位置示意图



不难看出,要发生CFA生长,需满足以下几个条件:

(1)基材内存在间隙,提供离子运动的通道;

(2)有水分存在,提供离子化的环境媒介;

(3)有金属离子物质存在,提供导电介质;

(4)导体间存在电势差,提供离子运动的动力;

CAF生长的载体是PCB,在工作过程中势必带电,电势差这一条件很容易满足。孔铜、导线均是铜材,属金属物质,导电介质也很容易满足。使用环境中均会有一定的湿度,基材也会有一定的吸水性质,因此环境媒介也很容易满足。而树脂与玻纤结合是通过化学键结合,产生裂缝相对较难实现,因此离子运动的通道成为CAF生长的关键。



2. CAF失效分析典型案例



典型案例

案例一:某车载导航面板在使用半年后出现息屏现象,拔出SD存储卡后可重新开机,再插上SD卡则立即息屏关机。经排查确认开关键网络与SD卡网络间存在漏电。分析排除表面焊点间漏电引起失效后,定位至两个相邻过孔间漏电,切片显示两个过孔间已发生CAF生长。SD卡网络过孔孔粗较大,表明钻孔存在不良,造成玻纤与树脂结合界面出现裂缝从而提供生长通道。实测两孔孔壁间距仅约0.2mm,如此小的间距且使用的不是耐CAF基材材料,这就增大了CAF发生的风险。

CAF导电阳极丝失效分析

图2. 切片分析图

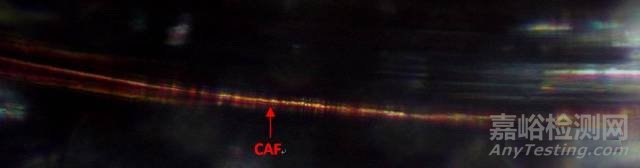

案例二:某LED灯板在使用很短一段时间后出现蓝灯窜亮失效,电路分析后定位至两个相邻过孔,最终切片也证实了孔与孔之间发生CAF生长失效,见图3。

CAF导电阳极丝失效分析

图3. CAF图片

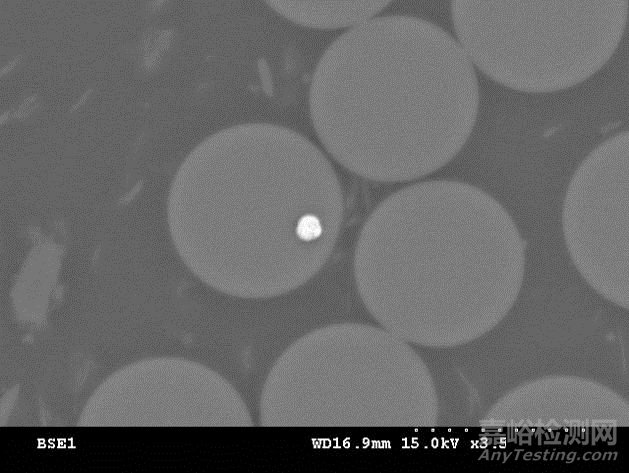

进一步对CAF作垂直方向切片,发现玻纤内部存在空心现象,见图4。查基材制作所用原料的测试记录,发现该基材所用的玻纤并未进行中空玻纤束试验加以管控,所以具有中空缺陷的玻纤被投入生产,最终导致CAF发生。



CAF导电阳极丝失效分析

图4. 玻纤空心图片



3. CAF失效的预防



身患癌症的人无药可救,但医生会去研究病因,给健康的人加以忠告,防止癌症染身。同理发现CAF失效,分析其机理,同样也可以给产品的生产提供预防措施。综合前辈们研究结果,小编整理了几个方面的预防措施。



(1) PCB制作工艺优化

PCB的过孔很大一部分是采用机械钻孔的方式实现,而机械钻孔是采用高速旋转的钻刀对基材进行加工。钻刀的旋转对基材形成拉扯的应力作用,加上钻孔过程钻刀与基材摩擦产生的热量,玻纤与树脂的结合很容易失去作用而产生缝隙,给CAF生长提供通道,因此生产上应合理规范钻孔的参数,包括进刀速、退刀速、钻速、孔限等,将拉扯的应力作用降低至最小。

此外PCB基材种类繁多,应根据不同的基材类型设置不同的钻孔参数。举个例子,无卤材料因添加含P或含N官能团的物质作为阻燃剂,分子键刚性增加,且为保证基材的刚性还会添加一些无机填料,这就造成钻孔过程对钻刀磨损更严重,因此在设定钻孔参数时应区别于含卤基材。



(2)设计优化

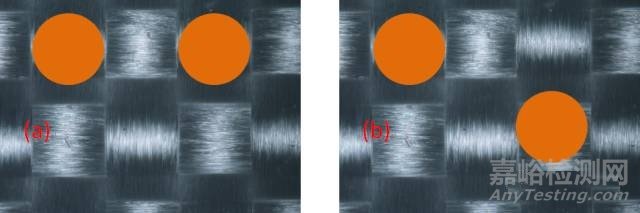

在长期水汽作用下,玻纤与树脂结合界面劣化是大多数基材无法避免的,这就要求从设计上寻求降低CAF风险的方法了。众所周知,玻纤束是横纵交错的,合理避开玻纤束直接连接两个相邻过孔也是预防CAF的一种有效方式。例如图5中a方式的钻孔位置,玻纤束直接连接两个过孔,孔间距较小时,长时间工作势必引发CAF生长,但是将钻孔方式错开一些,转换成b方式,避开了玻纤束直接连接过孔,CAF生长通道受阻,达到预防CAF生长的目的。



CAF导电阳极丝失效分析

图5. 钻孔方式示意图



(3) PCB基材优选

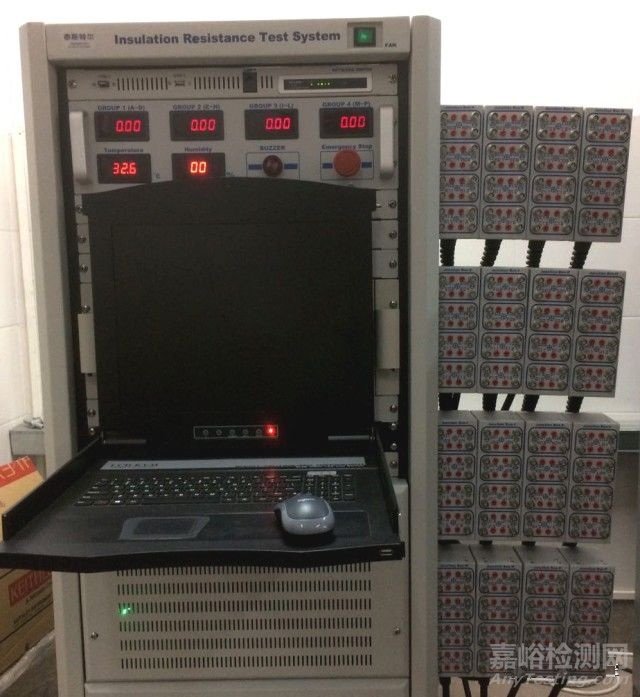

产品设计阶段应将CAF风险考虑在内,在选材上做足功课。在纳入合格基材供应商之前,应对其生产的基材进行耐CAF测试。例如要求严格控制钻孔参数条件下,设计不同的孔径、不同的孔间距、不同的孔到线距离测试模块,在高温高湿条件下加载偏压,并在线监测绝缘阻值变化,对基材耐CAF能力进行摸底,根据测试结果优选基材,优化PCB布线过程的孔间距、孔到线间距,从而达到预防CAF发生的目的。具体测试方法可参考IPC-TM-650 2.6.25 2003。

CAF导电阳极丝失效分析

图6. 绝缘电阻在线检测设备
