随着线缆行业朝着低烟无卤电缆料的方向发展，线缆企业对新产品的研发投入了更多的资金。为检测产品的可靠性，借助专业的第三方检测公司全面的检测设备，则更有效的降低了成品检测的成本。

　　本案例应客户要求，检测线材的主成分定性、并进行热重分析和差热分析，以确定其是否符合产品的生产要求。

　　主成分定性

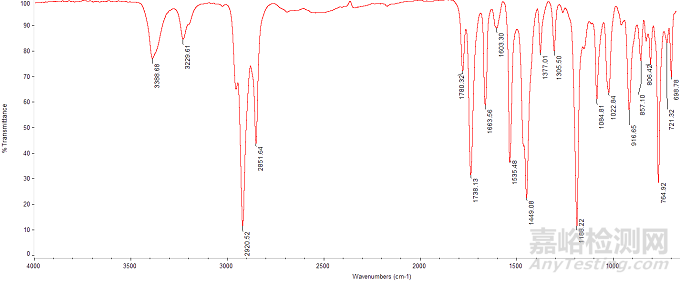

　　在23±2℃，50±5%R.H环境下，使用傅里叶变换红外光谱仪(Thermo Nicolet iN10),根据标准GB/T 6040-2002红外光谱分析方法通则对样品进行测试，测试曲线如图：

　　由样品红外光谱结果可知，3000~2800cm-1为饱和C-H的伸缩振动区域，C=O伸缩振动的吸收在1738.13cm-1、1780.32 cm-1、1663.56 cm-1。1603.30cm-1处为苯环骨架振动，1449.08 cm-1处为-CH3剪切扭曲变形振动吸收峰。1188.22cm-1处为-CO伸缩振动吸收峰，764.92cm-1及698.78 cm-1处为苯环上CH面外弯曲振动吸收，721.32cm-1处为(CH2)n弯曲振动吸收峰。通过比较样品图谱与标准图谱可知，样品的主成分为聚烯烃。

　　热重分析

　　在23±2℃，50±5%R.H环境下，使用热重分析仪根据标准ISO 11358-1:2014塑料高聚物热量的分析法(TG)第1部分：一般原则对样品进行检测。

　　在调试仪器后，取适量样品置于坩埚内，使用仪器自带称取功能称取样品质量，在以10ºC /min的速率从室温升温到700℃的条件下，测得样品的热重曲线为：

　　3.差热分析

　　在23±2℃，50±5%R.H的环境下，使用差热分析仪，根据标准ISO 11357-3:2011塑料差示扫描量热法(DSC)第3部分:熔融和结晶温度及热焓的测定对样品进行检测。

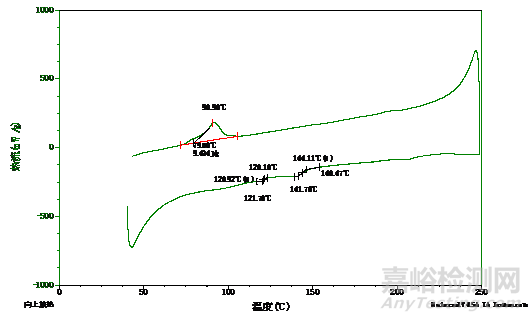

　　在维护仪器后，装入两个空白坩埚进行基线测量，设置合适的气体压力与温度阈值和初始气体流量等参数，取适量样品于分析天平上称取质量后，放入坩埚内封盖，置于炉体内，以10℃/min的速率从室温升温到250℃再降到室温，测得样品的测试曲线如图：
