涂膜附着力是指涂膜与被涂物件表面结合在一起的坚固程度时着力是涂料物理机械性能的重要指标之一,通过此项目的检查,可以检验涂料组成,特别是树脂的使用是否合理。涂膜的附着力除了取决于所选用的涂料基料外,还与底材的表面预处理、施工方式以及涂膜的保养有十分重要的关系,例如,在潮湿、有锈蚀、有油脂的金属表面涂装，则附着力就差。

测定附着力的方法有：划圈法、划格(或划痕)法、拉开法和扭开法等数种，国家标准GB1720-89(79)规定了划圈法测定涂膜附着力的方法，而GB9286-88规定了采用划格法测定附着力的方法；GB5210-85规定了采用拉开法测定涂层附着力的方法。

操作与使用方法

1. 试片需要按ISO 1514及ISO 2808的规定制备。

2. 将试片放置在有足够硬度的平板上。

3. 手持划格器手柄,使多刃切割刀垂直于试板平面。

4. 用均匀的压力平稳不颤动的手法以20~50mm/s的切割速度割划。

5. 将试片旋转90°,在所割划的切口上重复以上操作,已使形成格阵图形。

6. 用软毛刷沿格阵图形的两对角线方向轻轻的往复各刷五次。

7. 试验至少在试片的三个不同位置上完成,如果三个位置的试验的结果不同,应在多于三个位置上重复试验,同时记录全部结果。

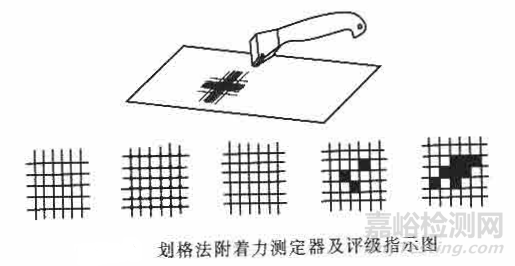

划格等级及结果评判

漆膜划格器的校准方法

1、取下划格器上的刀刃并清洗干净，放置于校准用的仪器平台上，在20℃的等温环境下，在视场中找正切割刀刃的像。

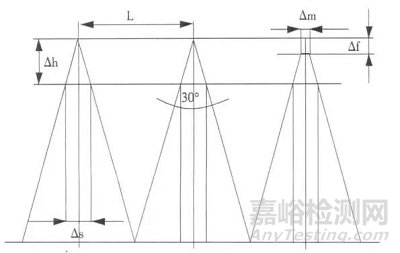

2、如图所示，以2mm间距的划格器切割刀具为例，因其适用60-120μm涂层厚度，有效工作齿高在△ h≤0.12mm，考虑到切割国产中，齿顶的磨损乃至歪曲，以△ h处齿宽△ s的中线与相邻齿宽中线的距离L为切割刀间距，去其间距最大差值为间距误差。
