一、什么是瞬态传导发射和辐射抗压度
瞬态传导发射测试是一种测试电路散射噪声的技术,主要用于验证电子设备的电磁兼容性(EMC)。在实际应用中,瞬态传导发射测试原理能够帮助设计人员评估电子设备的耐辐射性能,以确保电子设备不会被来自外部的电磁放射干扰。
辐射抗扰度（Radiate Susceptibility）：又称为辐射敏感度，是最基本的EMS测试项目之一，指各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力。敏感度越高，抗干扰的能力越低。
二、瞬态传导发射：CE10

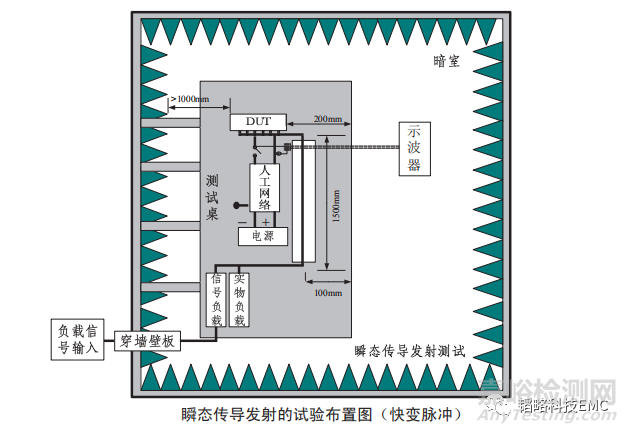

1.瞬态传导发射测试布置
2.瞬态传导发射测试布置
（1）闭合开光使 DUT 上电,确认 DUT 正常工作。
（2）设置示波器时基分辨率为 1ms/div。
（3）设置示波器触发模式为单个触发(single shot),设置触发电压为+10V。
（4）不断的断开闭合开关,直到电压脉冲能够触发示波器记录数据。
（5） 将示波器触发电压修改为+40V。
（6）将时基分辨率修改为 100us/div 、1us/div,同时将示波器采样率调整到所选 择时基能够实现的最高等级,重复步骤 4。
（7）断开闭合开关,测试记录最大峰值。进行 10 次测试。
（8）调整示波器的触发脉冲为-40V ,重复以上步骤。
注:如设置示波器触发脉冲为±40V,电压数据不能触发示波器记录数据,则认为电器部件符合瞬态传导发射要求。
电源线断开引起的瞬态电压,应在DUT稳定工作的状态下,断开开关s时刻开始测量。重复性的瞬态电压,应在开关s闭合的状态下进行。记录含有最大正幅度和最大负幅度的瞬态电压波形及相关参数。电器部件在开关断开和闭合瞬间所产生的快变瞬态脉冲电压必须在- 100V~75V 之间。
三辐射抗干扰度测试：RI01

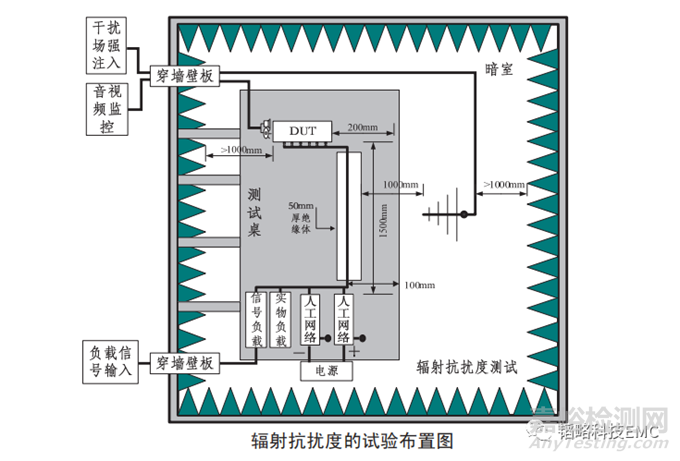

1.辐射抗扰度测试布置
电器部件辐射抗扰度的测试可参照ISO11452-2标准中的ALSE测试方法。
辐射抗扰度测试频率范围为400MHz~2000MHz。信号频率大于1000MHz时, 天线中心应正对DUT中心,分别用水平和垂直方向测试。
2.辐射抗扰度限值要求
采用调幅方式(AM)时,调制频率为1kHz,调制等级80%。采用脉冲调制 方式(PM)时,方波重复频率为217Hz (士 10%),高电平持续时间为577Qs。每个频率点的停留时间不小于2s。测试信号要求如下：

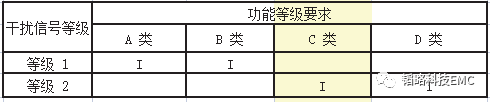

3.辐射抗扰度功能等级要求
四、大电流注入测试：RI02
采用大电流注入法进行抗扰度测试的测试方法一般分为替代法和闭环法。

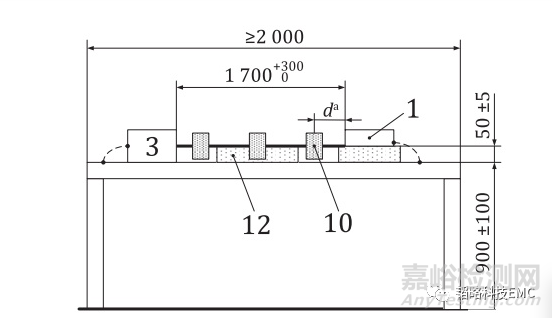

替代法是指在使用电流注入钳校准装置得到相应测试电平对应的信号源电平后，测试时，直接输出信号源电平。要求在离EUT 150mm、450mm和750mm等三个位置，放置注入钳进行测试。
如图所示:

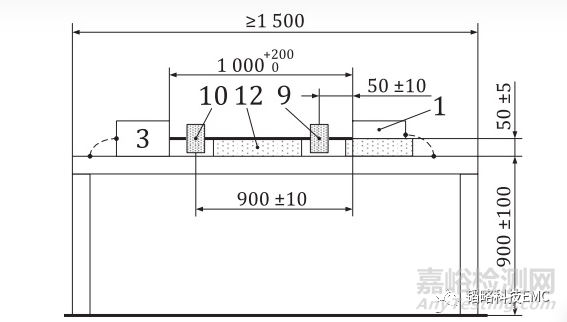

闭环法是指：在使用电流注入钳校准装置得到相应测试电平对应的信号源电平后(记录此时的净功率为校准功率)，测试时，使用电流探头监视实际注入的电流，如果注入功率比校准功率大4倍，测量到的注入电流还是没有达到标准规定的电流，就停止加大注入功率。要求注入钳放置在距离EUT 900mm 处，电流探头在50mm 处。
如图所示:

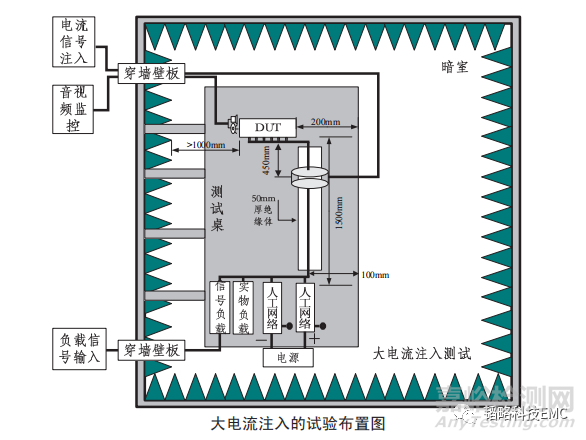

1.大电流注入测试布置
电器部件大电流的测试可参照ISO11452-4标准中的BCI测试方法中的替代法进行测试, 注入钳距DUT为450mm。对于有CAN线等通信负载的,线束需要夹于电流钳之内。
2 大电流注入限值要求
大电流测试频率范围为20MHz~400MHz。采用调幅方式(AM)时,调制频率为1kHz, 调制等级80%。每个频率点的停留时间不小于2s。
测试信号要求如下：
3 大电流注入功能等级要求
