电磁兼容测试中,骚扰功率测量方法

嘉峪检测网        2023-11-21 09:24

骚扰功率测量在30MHz-1000MHz频率范围内使用吸收钳测量(ACMM)骚扰功率的方法。主要对于仅连接一根电源引线(或其他类型引线)的小型受试设备,例如家用电器和电动工具。

吸收钳测量的原理:当频率超过30MHz时设备所产生的骚扰能量通过辐射传播到被骚扰的接收机。经验表明,大部分能量是由靠近设备的电源线及其他连线向外辐射的。因此,可用被测设备电源线和其他连线上的骚扰功率来定义其骚扰电平,这一功率近似等于由套在这些连线上的合适的吸收钳在吸收功率最大位置上的测量值。吸收钳测量法(ACMM)是辐射发射测量方法的替代法,ACMM用吸收钳确定骚扰功率,ACMM进行辐射发射试验的优点主要是缩短测试时间和节省场地花费(可在屏蔽室内测量)。

本文依据CISPR14-1(等同GB4343.1)和CISPR16-2-2(等同 GB/T6113.202)标准介绍。

1. 测量仪器要求

所需的主要试验设备有:EMI测量接收机、功率吸收钳 (见图一)

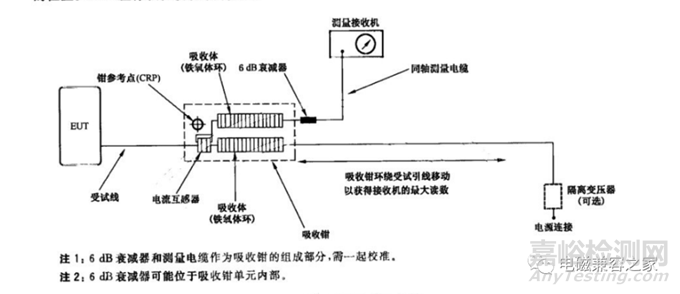

吸收钳测量方法示意图

2. 测量场地要求

实施ACMM的场地即为吸收钳试验场地(ACTS)。GB/T6113.103一2008第4章对ACTS进行了详细的规定,应根据GB/T 6113. 103-2008 规定的程序进行场地确认。ACTS可为户内或户外设施,包括以下装置(图2);
--放置EUT的非金属试验台;
--用以支撑受试线和吸收钳的滑轨;
--吸收钳测试电缆的可移动支撑或挂钩系统;
--辅助件,例如用于移动吸收钳的绳子。

3. EUT引线要求

受试引线的长度至少应为最低测量频率对应波长的一半加上引线连接到地面电源的附加长度,引线的典型长度至少为7.5 m。

如果EUT不止一根引线 ,如有可能,在测量某一引线时,应将不需测量的其他引线(包括连接的辅助设备)去除。如果引线不能被去除,应用共模吸收装置(CMAD)隔离。由大量铁氧体环或其他吸收装置构成的CMAD环绕引线且紧靠EUT外壳放置,隔离的引线应靠近EUT放置在EUT试验台上。

4. 试验布置要求

EUT分台式和落地式设备(见图二和图三),EUT的布置需满足以下要求:

a) EUT 应放置在试验台上。对于台式EUT,试验台高度应为0.8 m士0.05 m;落地式设备的支撑物高度为0.1 m士0.01 m.

b) EUT尽可能地按照通常的工作位置放置在EUT试验台上。受试线应正对着吸收钳滑轨的SRP布置。如无常规运行位置规定,EUT应放置在受试线正对吸收钳滑轨的位置。EUT单元到SRP的距离应尽可能短。


台式EUT吸收钳测量布置图

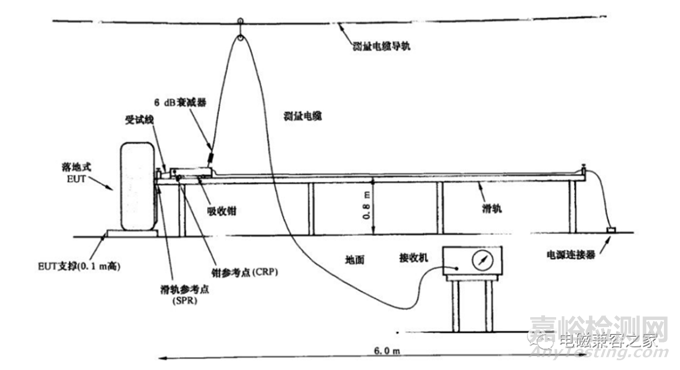

  落地式EUT吸收钳测量布置图

5. 测量程序

对于任意一根连接到EUT的引线,都应按下面的测量程序进行:

a) 在固定位置进行预测试

吸收钳应放置在距SRP水平距离0.1 m的位置。EUT处于接通状态,。在此固定位置,EUT在每个相关的运行模式下进行频率扫描,以找到产生最大发射电平的运行模式。在产生最大发射模式下进行最终测量。峰值检波器可用于预测试。预测试也可用来获取骚扰类型(窄带、宽带)的信息。

b)最终测试

基于预测试中判定的骚扰类型来进行最终测试。根据预测试判定的骚扰类型,下面提供了两种不同的最终测试程序,可任选其一 :

1) 固定频率吸收钳连续移动测量
2) 固定吸收钳位置接收机在频段内扫描测量

6. 骚扰功率的确定

根据每个受试引线的测量数据,按下面公式计算骚扰功率P

P=V+F.
式中:
P一骚扰功率,单位为分贝皮瓦[dB(pW)];
V一测量接收机测得的电压,单位为分贝徽伏[dB(μV)];
F一功率钳吸收钳因子,单位为分贝皮瓦每微伏[dB(pW/μV)].
注1:吸收钳因子在包含6 dB衰减器的条件下获得
由计量获得功率吸收钳因子F,输入EMC32测试软件进行修正,软件可以自动计算出骚扰功率P值

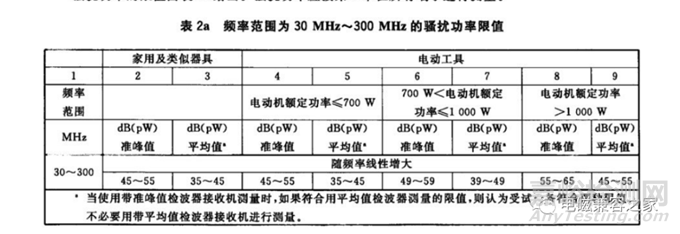

7. 骚扰功率限值

目前CISPR14-1(等同GB4343.1)只规定了30MHz-300MHz的骚扰功率限值。对于300MHz-1000MHz的限值暂未做出规定。
