作为全国无线电干扰标准化技术委员会F分会（家用电器、电动工具、照明设备和电气玩具的电磁兼容分委会）的秘书处承担单位，中国电研负责牵头此项标准的修订工作。电磁兼容技术标准研究、测试认证的权威质量技术服务机构CVC威凯为标准的起草工作做出了重要贡献。
GB/T 17743-2021等同采用IEC国际标准CISPR 15:2018，是电气照明和类似设备在发射骚扰方面的重要检测依据。该标准的发布，表示我国在该领域的标准化工作进一步与国际接轨，有利于减少因技术差异带来的贸易壁垒，使我国相关产品在国际市场上更具竞争力。
标准解读
一、适用范围
本标准适用于以下设备发射（辐射和传导）的射频骚扰；
——照明设备（3.3.16）；
——主要功能之一是照明的多功能设备中的照明部分；
注1：实例有可见光通信、娱乐照明的照明设备。
——用于居住和非工业应用的紫外线和红外线辐射设备；
——公告标识；
注2：实例有霓虹灯式的广告招牌。
——装饰照明；
——应急标志。
二、主要技术变化
与旧版标准GB/T 17743—2017相比，除结构调整和编辑性改动外，主要技术变化如下：
——范围一章删除了对器具使用电源和电池运行的限制条件（见第1章，2017年版的第1章）；
——在300 MHz至1 GHz频率范围内，引入辐射骚扰限值（见第4章，2017年版的4.4.2）；
——修改了负载端子限值与CDNE（辐射发射的替代法）限值表述（见第4章，2017年版的4.3.2）；
——删除插入损耗要求及其在附录A中的相关内容（见2017版的4.2，第5章，第7章，附录A）；
——引入三个基本端口：外壳端口、本地有线端口与有线网络端口（见3.4.6、3.4.10,、3.4.14，第4章，第5章，附录D）；
——通过适当参考CISPR 16系列标准,以CISPR 16系列标准的相关测试方法替换了附录B（CDNE）的测试方法（见9.3.4.4，见2017年版的附录B）；
——修改了锥形外壳金属孔的要求（见图A.2，2017年版的图7）；
——新增了GU10自镇流灯传导骚扰测量的新方法（见附录A.1）；
——增加电流探头测量方法和各种端口的限值（除电压限值和测量方法外）（见第4章）；
——引入术语“模块”（替代独立附件）和使用主机（参考）系统模块的测量要求（见6.4）；
——修改了EUT稳定时间的规范（见7.8，2017版的6.5.3）；
对于大型EUT（>1.6 m），增加使用距离为3 m的60 cm环形天线磁场测量方法（CISPR 14-1的方法），作为3 m和4 m环形天线系统（LLAS）的替代方案（见4.5.2）。
三、部分重点修订内容列举

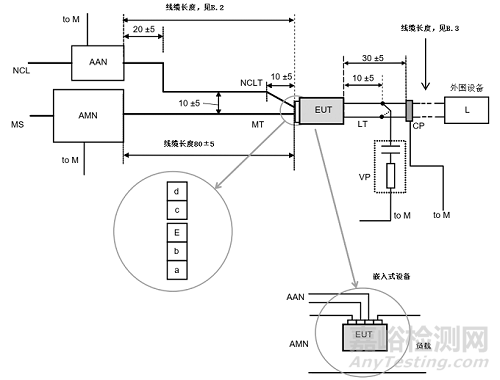

1独立的调光装置、变压器或转换器的测量电路布置图（增加电流探头法）

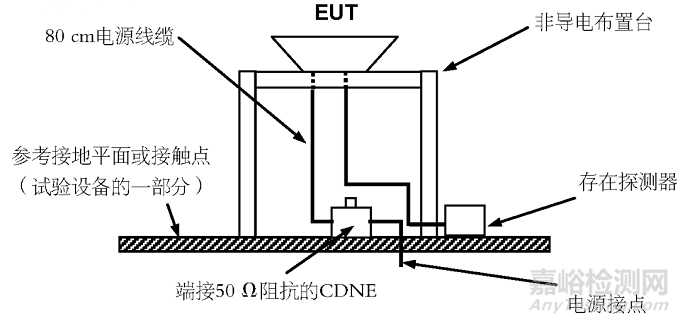

2辐射骚扰测量（OATS，SAC或FAR）时，灯具布置举例
3 新增：测试频率范围扩展至1GHz，辐射骚扰测量的独立方法（30MHz~300MHz）使用的设备由CDN改为CDNE
表10 在频率范围30 MHz～1 GHz内辐射骚扰限值和相关测量方法
|
测量方法a |
参考g |
频率范围 MHz |
准峰值限值d |
|
OATS或SAC 10 m距离 |
CISPR 16-2-3 |
30～230 |
30 dB（μV/m） |
|
230～1 000 |
37 dB（μV/m） |
||
|
OATS或SAC 3 m距离 |
CISPR 16-2-3 |
30～230 |
40 dB（μV/m） |
|
230～1 000 |
47 dB（μV/m） |
||
|
FAR 3 m距离 |
CISPR 16-2-3 |
30～230 |
42～35e dB（μV/m） |
|
230～1 000 |
42 dB（μV/m） |
||
|
TEM波导b |
IEC 61000-4-20 |
30～230 |
30 dB（μV/m） |
|
230～1 000 |
37 dB（μV/m） |
||
|
CDNE方法c,f |
CISPR 16-2-1 |
30～100 |
64～54e dB（μV） |
|
100～200 |
54 dB（μV） |
||
|
200～300 |
54～51e dB（μV） |
||
|
可以应用任何方法及相关限值以确定符合性。 TEM波导限用于无电缆连接，且最大尺寸满足GB/T 17626.20—2014中6.2规定的EUT（在1 GHz的测量频率，外壳的最大尺寸是波长的一倍，即300 mm）。 在频率范围300 MHz以下的CDNE方法和相关限值只能适用于时钟频率小于或等于30 MHz的EUT。在这种情况下，产品被认为符合300 MHz～1 000 MHz内的限值要求。在频率范围200 MHz～300 MHz内表10规定的CDNE限值严于CISPR 15:2013给出的限值。在频率范围200 MHz～300 MHz内已经应用了增加的裕量（在300 MHz的频率点上高达10 dB）。如果CDNE测试不通过，则仍可应用其他方法和相关限值a。 在转换频率处，应用较低限值。 限值随着频率的对数增加而线性递减。 CISPR 16-2-1中的EUT尺寸限制不适用。对于CDNE方法，EUT的最大尺寸是3 m×1 m×1 m（长×宽×高）。CDNE的尺寸限制只适用于EUT，而不适用于布线或者受试系统的整体尺寸，见图2。 见9.3.4。 |
|||
4新增：60 cm环形天线磁场测量方法
表8 频率范围9 kHz～30 MHz内LLAS辐射骚扰限值
|
频率范围 |
三种直径的环的准峰值限值 dB（μA） |
方法 |
||
|
2 m |
3 m |
4 m |
||
|
9 kHz～70 kHz |
88 |
81 |
75 |
CISPR 16-2-3和9.3.2 |
|
70 kHz～150 kHz |
88～58a |
81～51a |
75～45a |
|
|
150 kHz～3 MHz |
58～22a b |
51～15a b |
45～9a b |
|
|
3 MHz～30 MHz |
22 |
15～16c |
9～12c |
|
|
限值随着频率的对数增加而线性递减。 对内装无极灯的照明设备，在频率范围为2.2 MHz～3.0MHz之间，采用2 m的环的准峰值限值为58dB（μA），采用3m的环的准峰值限值为51dB（μA），采用4 m的环的准峰值限值为45dB（μA）。 限值随着频率的对数增加而线性递增。 |
||||
表9 当设备尺寸>1.6 m时，在频率范围9 kHz～30 MHz内环形天线辐射骚扰限值
|
频率范围 MHz |
3 m距离的限值 准峰值限值 dB（μA/m） |
方法 |
|
0.009～0.070 |
69 |
9.3.3 |
|
0.070～0.150 |
69～39b |
|
|
0.150～4.0 |
39～3a b |
|
|
4.0～30 |
3 |
|
|
对内装无极灯的照明设备，在频率范围为2.2 MHz～3.0 MHz之间的限值为39 dB（μA/m）。 限值随着频率的对数增加而线性递减。 |
||

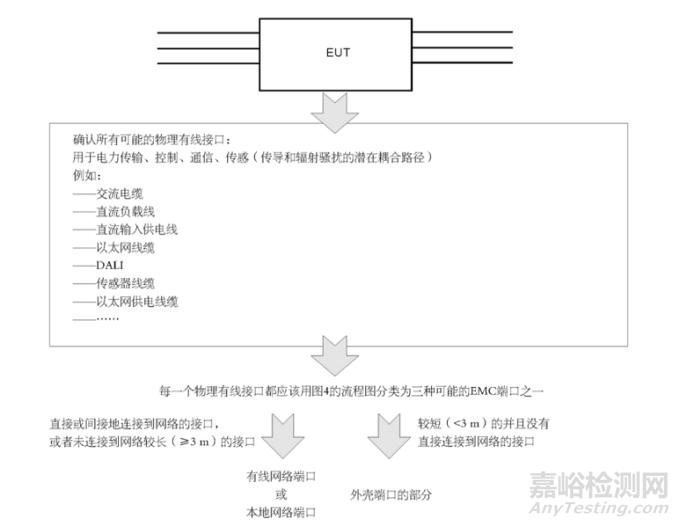

5增加EUT的物理接口流程判定

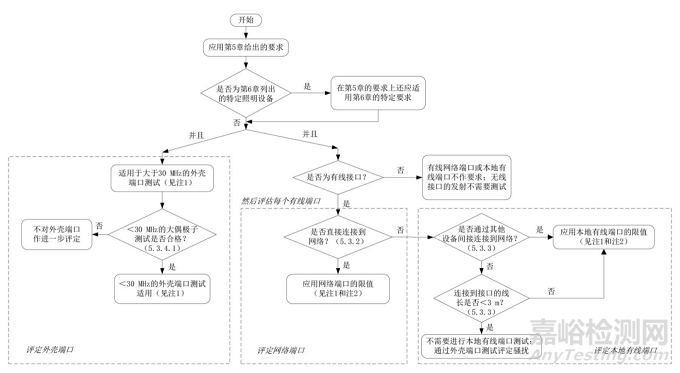

6增加对EUT应用限值的确定流程
