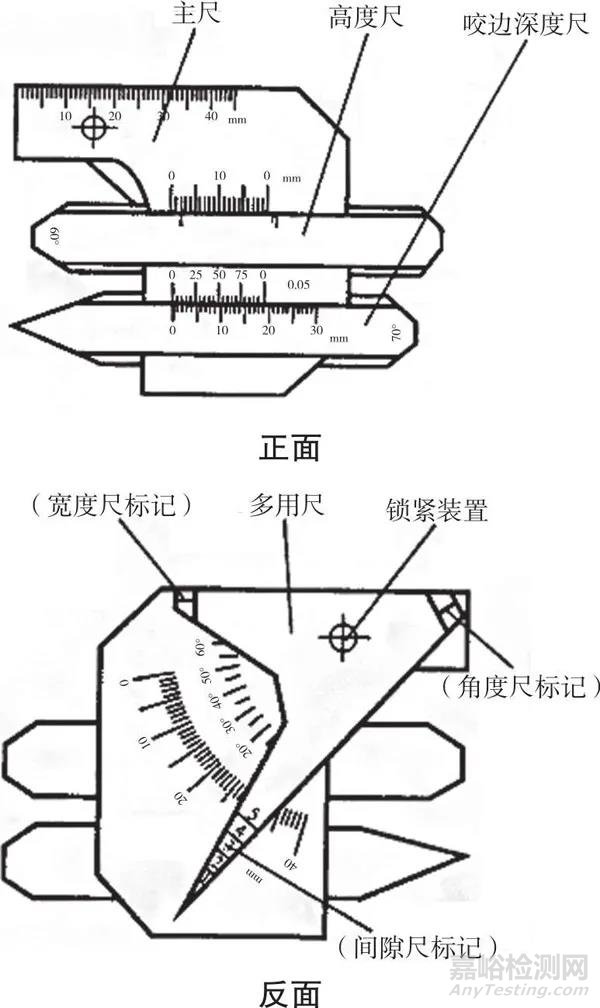

焊接检验尺是焊工必备的测量工具，常见规格型号如图1所示。

 图1  Ⅰ型焊接检验尺

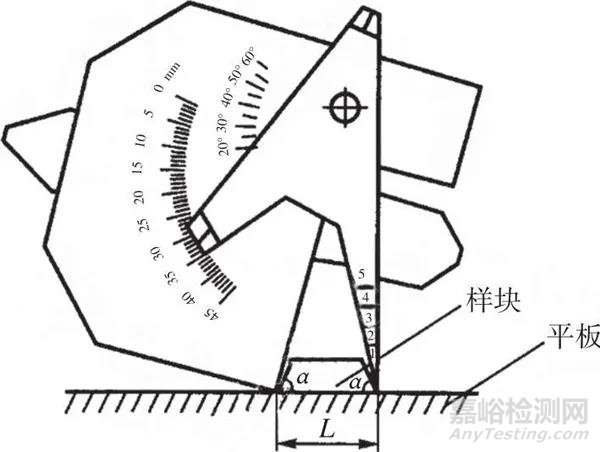

　　焊接检验尺的检定参照JJG704-2005《焊接检验尺检定规程》，主要检定项目包括主尺边缘线性标尺、高度尺、咬边深度尺、宽度尺和间隙尺等。其中，宽度尺的检定以专用样板作为标准，测量方法如图2所示，将专用样板置于平板上，使主尺测量面与样板一边接触，转动多用尺，使内侧面与样板另一边接触，从多用尺上读出宽度值与样板实际宽度之差作为测量结果，测量位置如表1所示。

图2  宽度尺示值误差测量

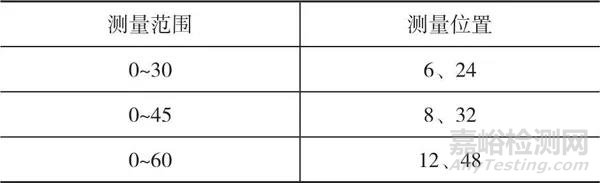

表1  测量位置  单位:mm

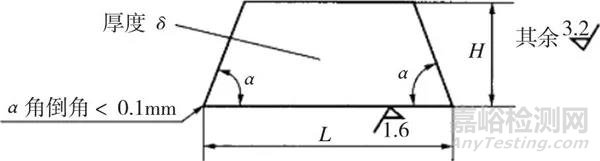

　　由此可见，专用样板的制作对最终测量结果起关键作用。JJG704-2005还给出了专用样板结构如图3所示，技术要求如表2所示。

图3  专用样板结构

表2  专用样板技术要求

　　在制作专用样板前，对规程中给出的技术参数进行分析，如图4所示，假设角α所在直角三角形的邻边为L′，那么对边为专用样板的高H，因此有tanα=H/L′，即L′=H/tanα。由于专用样板为轴对称结构，于是L′应不大于L/2，即2L′≤L。

图4  专用样板结构分析

　　规程要求H=6mm、α≤60°，将其代入，有α=60°时，L′=H/tanα=6mm/1.732≈3.46mm，2L′=6.92mm，即L≥6.92mm。

　　此种情况为α角度最大时专用样板的极限长度，因此在制作L尺寸为6mm的样板时，无法同时满足规程对样板高度H和角度α的要求。所以在制作L尺寸为6mm的样板时，应充分考虑检定需求，结合计量器具实际，可以尝试以L值为边，将样板做成等边三角形，在满足α≤60°的同时，将H值缩小至5.196mm，即可满足测量要求。
