温湿度试验设备的“湿度偏差”

嘉峪检测网        2017-07-06 09:40

很多环境试验设备厂商在规格表上标示如下的 湿度偏差  数据:



1、+2/-3%R.H.(湿度>75%R.H时),±5%R.H(湿度≤75%R.H时)

2、±3%R.H.(>75%R.H),±5%R.H(≤75%R.H)

3、±2%R.H.(>75%R.H),±5%R.H(≤75%R.H)

4、±4%R.H

……



有着明显的差异,这种现象的根源在于采用的标准不一样,环境试验设备行业目前并没有正式的国家标准(强制性标准),有的都是一些推荐性标准(自愿采用)和行业标准(比如GJB标准在民用领域并不普遍适用,似乎也可以看作是行业标准)。各厂商各自为政,自说自话。



一、推荐性标准的法律地位



《中华人民共和国标准化法》第十四条规定“强制性标准,必须执行。不符合强制性标准的产品,禁止生产、销售和进口。推荐性标准,国家鼓励企业自愿采用。 ”

《中华人民共和国标准化法条文解释》称“推荐性标准,国家鼓励企业自愿采用”是指,(1)推荐性标准,企业自愿采用;(2)国家将采取优惠措施,鼓励企业采用推荐性标准。推荐性标准一旦纳入指令性文件,将具有相应的行政约束力。

推荐性标准又称为非强制性标准或自愿性标准。是指生产、交换、使用等方面,通过经济手段市场调节而自愿采用的一类标准。这类标准,不具有强制性,任何单位均有权决定是否采用,违犯这类标准,不构成经济或法律方面的责任。应当指出的是,推荐性标准一经接受并采用,或各方商定同意纳入经济合同中,就成为各方必须共同遵守的技术依据,具有法律上的约束性。

一般认为在以下6种情形下,推荐性标准必须得到执行:

(1)法律法规引用的推荐性标准,在法律法规规定的范围内必须执行;

(2)强制性标准引用的推荐性标准,在强制性标准适用的范围内必须执行;

(3)企业使用的推荐性标准,在企业范围内必须执行;

(4)经济合同中引用的推荐性标准,在合同约定的范围内必须执行;

(5)在产品或其包装上标注的推荐性标准,则产品必须符合;

(6)获得认证并标示认证标志销售的产品,必须符合认证标准。



二、试验标准(与湿度相关)



1、GB/T 2423.3-2006 电式电子产品环境试验 第2部分:试验方法 试验Cab:恒定湿热试验

(中国电器工业协会提出,全国电工电子产品环境条件与环境试验标准化技术委员会归口,广州电器科学研究院起草)



2、GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h+12h循环)

(全国电工电子产品环境条件与环境试验标准化技术委员会提出并归口,中国电器科学研究院、上海工业自动化仪表研究所起草)



3、GJB 150.9A-2009 军用装备实验室环境试验方法 第9部分:湿热试验(中国人民解放军总装备部电子信息基础部提出,信息产业部电子第五研究所、中国航空综合技术研究所、中国船舶重工集团公司704所、北京航空航天大学、空军装备研究院雷达与电子对抗研究所起草)



4、HB 6167.4-2014 民用飞机机载设备环境条件和试验方法 第4部分:湿热试验(标准化技术组织:中国航空综合技术研究所)



5、……



三、环境试验设备产品技术条件及检定(检验)标准



1、GB/T 10586-2006 湿热试验箱技术条件

(中国工业联合会提出,机械工业仪器仪表综合技术经济研究所归口,上海爱斯佩克环境设备有限公司、重庆银河试验仪器有限公司、广州电器科学研究院和重庆万达仪器有限公司负责起草,无锡苏南试验设备有限公司、上海实验仪器厂有限公司和成都天宇试验设备有限公司参加起草)



2、GB/T 5170.5-2008 电工电子产品环境试验设备基本参数检验方法 湿热试验设备

(全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)提出和归口,信息产业部电子第五研究所起草)



3、GB/T 2424.6-2006 电工电子产品环境试验 温度/湿度试验箱性能确认

(中国电器工业协会提出,全国电工电子产品环境技术标准化技术委员会(SAC/TC8 归口,广州电器科学研究院起草)



4、JJF 1101-2003 环境试验设备温度、湿度校准规范

(全国温度计量技术委员会归口和负责解释,河北省计量科学研究院起草)



5、HB 6783.7-1993 军用机载设备气候环境试验箱(室)检定方法 湿热试验箱(室)

(标准化技术组织:中国航空综合技术研究所)



6、HB 7122.3-1994 民用飞机机载设备气候环境试验箱(室)检定方法 温度湿度试验箱(室)

(标准化技术组织:中国航空综合技术研究所)



7、IEC 60068-3-6:2001, Environmental Part 3-6: Supporting documentation and guidance-Confirmation of the performance of temperature/humidity chambers

8、……



四、各种标准的不同适用与差异(湿度相关的部分)



1、GB/T 2423.3-2006

前言

……

3)本部分对试验箱的湿度容差统一规定为±3%;

……



2、GB/T 10586-2006

3.13

相对湿度(RH)relative humidity

在恒定温度时,在给定的体积空气中,水汽分压力与饱和水汽压力的比率,用百分数表示。

注:相对湿度是表示空气中水汽含量最常用的方法。



3.14

湿度稳定 humidity stabilization

工作空间中所有各点的湿度均达到湿度设定值并维持在给定容差范围内。



3.15 实际湿度 achieved humidity

稳定后,试验箱工作空间内任意点的湿度。



3.16 工作空间的相对湿度偏差 relative humidity variation in space

稳定后,在任意时间间隔内,工作空间中心相对湿度的平均值和工作空间内其他点的相对湿度的平均值之差。

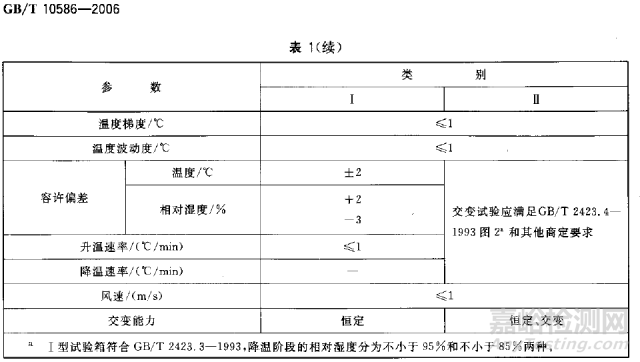

分为I类(恒定)湿热和II类(交变)湿热 相对湿度 容许偏差,I类规定为+2,-3,II类规定为:交变试验应满足GB/T 2423.4-1993图2a和其他商定要求

a I型试验箱符合GB/T 2423.3-1993,降温阶段的相对湿度分为不小于95%和不小于85%两种。

详见下图:

温湿度试验设备的“湿度偏差”



3、GB/T 5170.5-2008

9 数据处理结果与检验结果

9.1数据处理结果

数据处理结果应符合GB/T 2423.3、GB/T 2423.4和GB/T 2423.16或有关标准和合同的要求。升温特性曲线应连续上升,降温特性曲线应连续下降,不应呈锯齿状。



4、GB/T 2424.6-2006

7 评定标准

如果所有测量结果都在GB/T 2423相关标准规定的范围内,则认可温度/湿度试验箱的性能。



5、JJF 1101-2003

4 计量特性

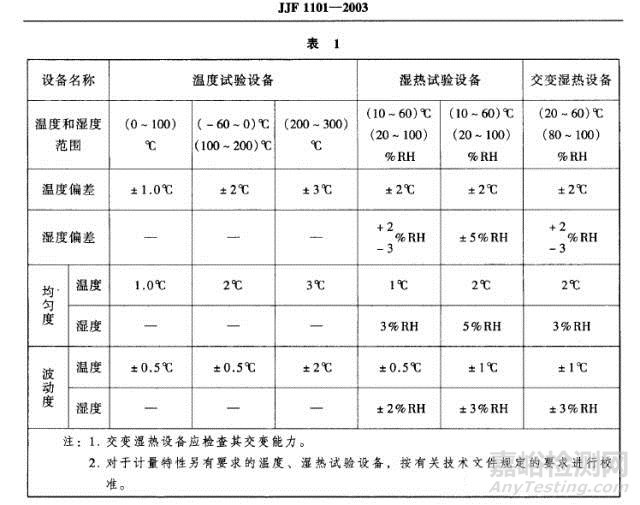

环境试验设备的温度偏差、温度均匀度、温度波动度,相对温度偏差、相对湿度均匀度、相对湿度波动度技术要求见表1。

温湿度试验设备的“湿度偏差”



6、GJB 150.9A-2009

6.2 试验控制

试验控制应满足下列要求:

……

C)所采用的仪器与试验箱应满足GJB 1501.1A-2009中3.3的允差要求。



GJB 150.1A-2009

3.3 试验条件的允差

3.3.1 概述

允差用“±X”表示。除另有规定外,试验条件的允差不得超出3.3.2~3.3.9的规定。

……

3.3.4 相对湿度

±5%RH。



综上,各标准所列要求不仅归口不同,数值,概念,方法都有差异,反正是让 人看不懂就是了。
