辐射发射(骚扰)RE试验标准及测试目的

嘉峪检测网        2022-12-01 09:25

辐射发射(RE)测试是EMC的重要测试项之一,也是问题最多、最不容易通过的项目。不同类型的设备进行辐射发射测试时都需选取相应的产品标准,按照不同的设备等级和分类,来确定被测试设备(EUT)的测量限值和测试需求。

什么是辐射?

辐射:辐射是一种能量,它以电磁波形式由源发射到空间的现象。虽然我们看不到摸不着,它却切实存在的,比如我们日常生活中遇到的手机辐射、电脑辐射等。

辐射发射:辐射发射指电子、电气产品或系统由其内部电路工作时向其周围空间发射的电磁波。这个发射是通过空气作为传播路径而不是导线(包括信号线和电源线),既然称之为发射,那么肯定相对而言在其周围空间就有接收物体或设备存在。

试验目的:

辐射发射(RE)试验主要测试电子、电气设备或系统在正常工作时自身对外界的辐射干扰强度,包括来自电路板、机箱、电缆及连接线等所有部件的辐射骚扰。通过将试验测量值与限值比较来判断EUT的辐射发射是否合格,测量值低于限值则PASS,反之则FAIL。

电波暗室:

电波暗室,是主要用于模拟开阔场,同时用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量的密闭屏蔽室。电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定,常见的有3m法或10m法。

测试要素:

场地:3米法半电波暗室;

木桌:0.8米高;

转台:360度旋转;

天线:选择合适类型,且在1~4米移动,并进行垂直极化和水平极化测试;

宽带天线、同轴电缆、骚扰测量仪组成50Ω匹配传输系统;

测试接收机:准峰值读值,峰值测量。

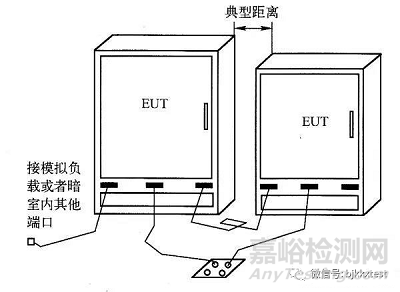

(立式设备搭接方式)

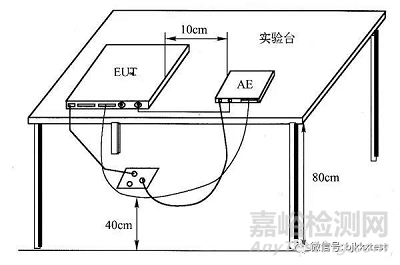

(台式设备搭接方式)

试验标准:

住宅和楼宇电子系统HBES/BACS 的电磁兼容要求 EN 50491-5-2:2010

医用电气设备 第 1-2 部分:安全通用要求 并列标准:电磁兼容 要求和试验 YY 0505-2012,

量度继电器和保护装置 第 26 部分:电磁兼容要求 GB/T14598.26-2015

风力发电机组振动状态监测导则 NB/T 31004-2011

调速电气传动系统 第 3 部分:电磁兼容性要求及其特定的试验方法 GB 12668.3-2012

光伏发电并网逆变器技术规范 NB/T 32004-2013

计算机通用规范  GB/T9813系列

可编程序控制器 第 2 部分:设备要求和测试 GB/T15969.2-2008

轨道交通 机车车辆电子装置 EN 50155:2021

工业、科学和医疗设备 射频骚扰特性 限值和测量方法GB 4824-2019

轨道交通 机车车辆电子装置 GB/T 25119-2021

城市轨道交通电动客车 列车控制与诊断系统技术规范T/CAMET 04003-2018

轨道交通电磁兼容试验 GB/T24338系列

轨道交通 电磁兼容 第 4 部分:信号和通信设备的发射与抗扰度 EN 50121-4:2016

轨道交通 电磁兼容 第 3-2 部分:机车车辆 设备 EN50121-3-2:2016

测量、控制和实验室用的电设备 电磁兼容性要求 第 26部分:特殊要求 体外诊断(IVD)医疗设备 GB/T18268.26-2010

测量、控制和实验室用的电设备电磁兼容性要求 第 1部分:通用要求 GB/T 18268.1-2010

家用和类似用途固定式电气装置的开关 第 2-1 部分:电子开关的特殊要求 GB 16915.2-2012

家用电器、电动工具和类似器具的电磁兼容要求 第 2部分:抗扰度 GB/T 4343.2-2009

电磁兼容 通用标准 居住、商业和轻工业环境中的发射GB 17799.3-2012

电磁兼容 通用标准 工业环境中的发射 GB 17799.4-2012。
