国军标电磁兼容标准GJB151B检测项目

嘉峪检测网        2021-12-03 12:46

军标电磁兼容标准GJB151B检测项目



GJB151B:CE101、CE102、CE106、CE107 、CS101、CS103、CS104、CS105、CS106、CS109、CS112、CS114、CS115、CS116、RE101、RE102、RE103、RS101、RS103。



什么是GJB151B-2013标准?



军用电磁兼容标准 GJB151B-2013经过整合GJB151A-1997和GJB152A-1997两个标准,跨度时间最大,修改内容最多,形成了最全面、最复杂的一份电磁兼容标准。与其说是两份旧标准的合并,不如说是一份新标准的诞生。



EMI测试:GJB151B标准规定的7项测试:



CE101 25Hz~10kHz电源线传导发射测试

CE102 10kHz~10MHz电源线传导发射测试

CE106 10kHz-40GHz 天线端子传导发射

CE107 电源线尖峰信号(时域)传导发射

RE101 25Hz~100k Hz磁场辐射发射测试

RE102 10kHz~1GHz电场辐射发射测试

RE103 10kHz~40GHz天线谐波和乱真输出辐射发射



EMS测试:GJB151B标准规定的12项测试:



CS101 25Hz~50kHz电源线传导敏感度测试

CS103 15kHz~10GHz天线端子互调传导敏感度

CS104 25Hz~20GHz天线端子无用信号抑制传导敏感度

CS105 25Hz~20GHz天线端子交调传导敏感度

CS106 电源线尖峰信号传导敏感度

CS109 50Hz~100kHz壳体电流传导敏感度

CS112 静电放电抗扰度测试

CS114 10k Hz~400MHz电缆束注入传导敏感度测试

CS115 电缆束注入脉冲激励传导敏感度

CS116 10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度测试

RS101 25Hz~100kHz磁场辐射敏感度测试

RS103 10kHz~18GHz电场辐射敏感度测试(200V/m)

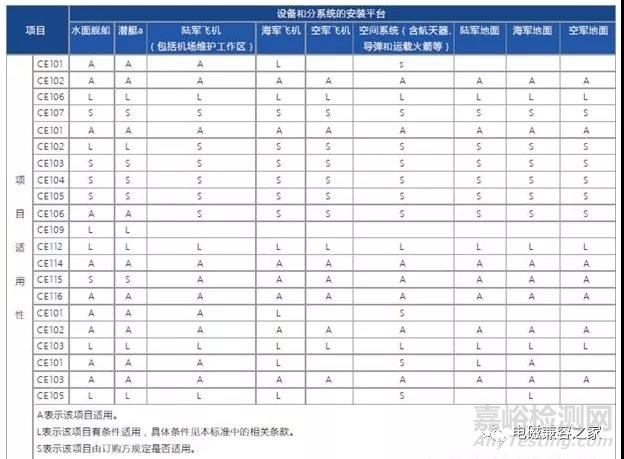

下表为军用标准中关于各类设备的测试项目要求,表中填有“A”的表示该项要求适用;填有“L”的表示该项要求应按标准相应条款规定加以限制;填有“S”的则表示由订购单位在订购规范中对适用性和极限要求作详细规定;空白栏表示该项要求不适用。了解更多电磁兼容测试解决方案点击EMC电磁兼容。



国军标电磁兼容标准GJB151B检测项目
