电快速瞬变脉冲群是由于切换感性负载而产生。该切换瞬变通常被称为快速瞬变，主要表现为脉冲群的高幅值、上升时间快、低能量、高重复率。电快速瞬变脉冲群试验主要评估电气和电子设备供电电源端口、信号端口、控制端口、接地端口在受到脉冲群干扰时候的抗干扰能力。电快速瞬变脉冲群抗扰度试验依据国家基础标准GB/T17626.4-2018,IEC61000-4-4:2012《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》进行测试。
一、电快速瞬变脉冲群试验相关关键词：
1、脉冲群burst
数量有限且清晰可辨的脉冲序列或持续时间有限的振荡。
2、辅助设备AE
为受试设备正常运行提供所需信号的设备和校验受试设备性能的设备。
3、耦合coupling
线路间的相互作用，将能量从一个线路传送到另一个线路。
4、共模耦合 common mode
同时耦合到接地参考平面的所有导线。
5、耦合夹coupling clamp
在与受试线路没有任何电连接情况下，以共模的形式将骚扰信号耦合到受试线路的、具有规定尺寸和特性的一种设备。
6、耦合网络coupling network
用于将能量从一个线路传送到另一个线路的电路。
7、去耦网络decoupling network
用于防止施加在受试设备上的电快速瞬变电压影响其他不被试验的装置、设备或系统的电路。
8、性能降低 degradationg
装置、设备或系统的工作性能与正常性能的非期望偏离。
9、电快速瞬变脉冲群：简称 EFT/B；
10、电磁兼容简称EMC
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
11、受试设备：简称EUT;
12、接地参考平面 ground reference plane
一块导电平面，其电位用作公共参考电位。
13、抗扰度immunity
装置、设备或系统面临电磁骚扰哦不降低运行性能的能力。
14、端口port-受试设备和外部电磁环境中的特殊接口。

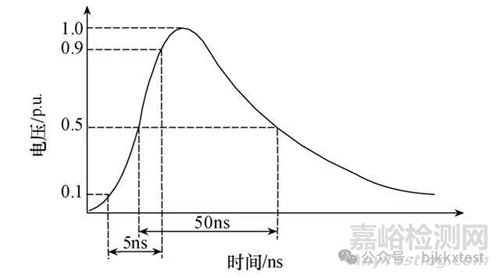

15、脉冲宽度pulse width
瞬时值达到首个脉冲上升沿的50％时和达到最后下降沿的50％的时间间隔。
16、上升时间 rise time
脉冲瞬时值首次从脉冲幅值的10％上升到90％所经历的时间。
17、非对称模式（耦合）
相对于接地参考平面的单线耦合。
18、保护地protective earth-简称PE。
二、电快速瞬变脉冲群具备如下特点：
1、 幅值在100V至数千伏；
2、 脉冲频率在1kHz至1MHz；
3、单个脉冲的上升沿在纳秒级，脉冲持续时间在几十纳秒至数毫秒；
4、EFT所形成的骚扰信号频谱分补非常宽，数字电路对它比较敏感，易受到干扰。
三、试验等级：
试验等级应按照最真实的安装和环境条件加以选择，在进行抗扰度试验时，应确定设备 在预期工作环境中的性能等级。对于受试设备的1/0、控制、信号和数据端口，试验电压为电源端口试验电压的一半。
根据通常的安装实践，建议按照电磁环境的要求来选择电快速瞬变脉冲群抗扰度试验的等级，具体试验等级如下。
(1) 等级1：具有良好保护的环境
a. 在被切换的电源和控制线路中，电快速瞬变脉冲被全部抑制。
b. 电源线（交流和直流〉与来自属于较高严酷度等级的其他环境中的控制和测量线路 分离。
c. 电源电缆带有屏蔽层，屏蔽层的两端在设施的接地参考平面接地，并通过滤波进行 电源保护。
例如计算机房。对于此级别试验，只使用形式试验中的电源线路及安装后试验中的接地 线路和设备机柜。
(2) 等级2：受保护的环境
a. 仅应用于继电器（无接触器）切换的电源线路和控制线路中，电快速瞬变脉冲群被 部分抑制。
b. 所有线路与同较高严酷等级环境有关的其他线路分离。
c. 无屏蔽的电源电缆和控制电缆与信号电缆和通信电缆在结构上分离。例如工厂和发电厂的控制室或终端室可作这类环境的代表。
(3) 等级3：典型的工业环境
a． 仅采用继电器（无接触器）切换的电源线路和控制线路中，对电快速瞬变脉冲群无 抑制。
b． 工业线路与同较高严酷等级环境有关的其他线路分离不彻底。
c． 电源、控制、信号和通信线路采用专用电缆。丄电源、控制、信号和通信线路之间的分离不彻底。
d． 存在由电缆托架（同保护接地系统相连）中的导电管道、接地导体和接地网提供的 接地系统。
例如工业过程设备的使用场所、发电厂和户外高压变电站的继电器房等。
(4) 等级4：严酷的工业环境
a． 由继电器和接触器切换的电源和控制线路中，对电快速瞬变脉冲群无抑制。
b． 工业线路与同较高严酷等级环境有关的其他线路不分离。
c． 电源、控制、信号和通信电缆之间不分离。丄控制和信号线共用多芯电缆。
等级5：需加分析的特殊环境
根据骚扰与设备的电路、电缆、线路等电磁分离程度的优劣以及安装质量，可能需要采用高于或低于上述的环境等级。应该指出，较高严酷等级的设备线路可以进入严酷等级较低的环境。
四、脉冲群试验所用设备：
脉冲群发生器、交流、直流电源端口的耦合网络、去耦网络、容性耦合夹、接地参考平面、互联线缆等。

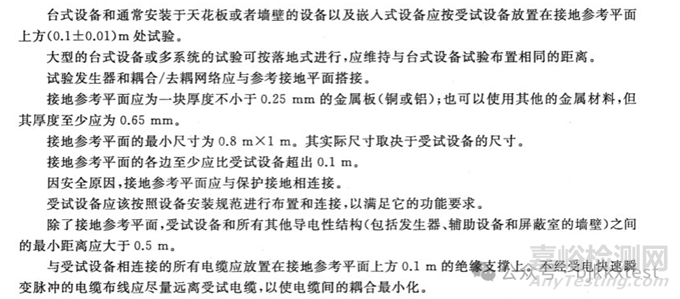

五、电快速瞬变脉冲群试验布置：
六、电快速瞬变脉冲群测试需要注意的问题：
1.试验电压正负极性都要测试；
2.每个端口试验时间≥1min；
3.注入方法：CDN注入→耦合夹注入→电容注入→金属箔注入；
4.试验中或试验后观察EUT的任何影响，及影响的持续时间；
七、电快速瞬变脉冲群测试中容易忽视的问题
1.EUT与其他所有导电性结构（包括发生器、辅助设备、屏蔽室的墙壁）的距离不满足≥0.5m的距离要求；
2.没有把EUT所有线缆应放置在GRP上方0.1m的绝缘支撑上，且超长线缆没有进行捆扎；
3.台式设备与耦合设备距离为不满足0.5m要求；
4.EUT互联线没有规定长度要求，AE过于随便；
5.性能检测用示波器应该隔离，探头尽量短。
八、电快速瞬变脉冲群EFT/B常见整改方案：
1.减小PCB接地线公共阻抗：增加PCB接地导线的面积，减小电感量成分；
2.加接EFT电感瞬态干扰抑制网络：在电感元件上并接压敏电阻、阻容电路、二极管、TVS管、背靠连接的稳压二极管等；
3、 电源或信号干扰源输入口，使用滤波器或吸收器等滤波元器件，选用磁珠的内径越小、外径越大、长度越长越好；
4.电子元器件选择时，选用性能可靠的关键器件；最好做过芯片级的电磁兼容仿真试验，质量可靠的元器件选用可提升对电快速瞬变脉冲信号的抑制能力;
5. PCB布局时，将干扰源远离敏感电路；
6. PCB布线时注意线缆的隔离，强弱电的布线隔离、信号线与功率线的隔离，各类走线要尽量短;
7.正确使用接地技术，减小环路面积；
8.安装瞬态干扰吸收器；
9.软件设计时，考虑避免干扰对系统的影响，软件上应正确检测和处理告警信息，及时恢复产品的状态；10. I/O信号进出由完全隔离的变压器或光耦连接，更好的实现隔离；
11. 使用高阻抗的共模或差模电感滤波器；
12.在PCB层电源输入位置要做好滤波，通常采用的是大小电容组合，根据实际情况可以酌情再添加一级磁珠来滤除高频信号；
13.组装生产环节中应严把质量关，做好生产工艺流程控制，尽量保证产品质量的一致性，减少因个别产品质量问题带来的测试不合格现象。
