人工大气中的腐蚀试验是指交替暴露在腐蚀性气体、中性盐雾及干燥环境中的加速腐蚀试验。

其中盐是世界上最普遍的化合物之一，盐的来源主要在海洋、大气污染、陆地表面、河流、湖泊等。大气腐蚀常由颗粒物附着空气组成，常见的有PM2.5、二氧化硫、二氧化氮外，还有硫化氢、氨气、臭氧、氯气等。

因此无论有无防护,金属材料的腐蚀均受到许多环境因素的影响, 哪种环境因素的影响最为重要,是随着金属材料种类和环境类型的不同而不同。

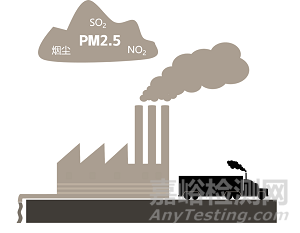

- 大气污染 -

ISO 21207:2015标准

ISO 21207:2015用来评价在氯离子和腐蚀促进性气体显著影响的环境下含有金属材料的产品抗腐蚀性老化试验（在交通或工业环境中服役的电子元件）。这些氯离子来自海洋环境中的氯化钠或者冬季道路上的去冰盐,腐蚀促进性气体来自工业或交通中的二氧化硫、二氧化氮对空气的污染。

方法A

是模拟较轻度侵蚀性的交通环境（交通承载量小，远离工业区）,

a) 用质量分数5%的NaCl溶液在35℃下进行中性盐雾试验(GB/T10125) 2h,然后在标准实验室环境中干燥22h。

b) 在包含NO2和SO2的混合促进性气体的相对湿度95%、温度25℃试验环境中暴露120h, NO2和SO2体积分数分别为1.5×10-6和0.5X10-6,

c) 在标准实验室环境中干燥24h。

方法B

是模拟较苛刻的工业或交通环境（交通承载量大，城市或工业区）。

a) 用质量分数5%的NaCI溶液在35℃下进行中性盐雾试验(GB/T10125)2h,然后在标准实验室环境中干燥22h。

b) 在包含NO2和SO2的混合促进性气体的相对湿度95%、温度25℃试验环境中暴露48h, NO2和SO2体积分数分别为10×10-6和5×10-6,

c) 重复步骤a)

d) 在包含NO2和SO2的混合促进性气体的相对湿度95%、温度25℃试验环境中暴露72h, NO2和SO2体积分数分别为10×10-6和5×10-6

通常用铜金属的腐蚀率来测量和表示大气腐蚀性，收集了欧洲和北美39个不同工业地区的铜金属腐蚀数据，建立特定环境中试验年限和试验周期之间的关系。为保证试验的有效性和腐蚀率准确性，确保实际环境与试验环境的数据一致，推荐使用尺寸50*50 *1 mm质量分数≥99.85%的铜片，作为参考试样对试验中腐蚀性能进行监测，腐蚀率在标准范围内。

轻度交通环境侵蚀选用方法A，推荐测试周期为6周，铜金属定义腐蚀性的的失重在20 g/m2，代表在实际特定环境中的年限有约为8年。

工业区的环境腐蚀选用方法B，推荐测试周期为5周，铜金属定义腐蚀性的的失重在70 g/m2，代表在实际特定环境中的年限约为27年。

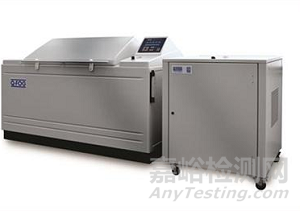

- 气体腐蚀设备 -    - 盐雾设备-
