本文结合环境可靠性试验设备维修过程中的经验，分析了环境可靠性试验设备的系统结构、常见故障、以及维修策略，结合某型环境可靠性试验系统日常使用和维护数据，构建了环境可靠性试验设备系统可用度评估模型，探索了环境可靠性设备使用状态评价的新方法与新思路，提出了提高该型试验设备维修保障效能的建议。

环境可靠性试验系统

01.基本概念

环境可靠性试验设备是环境试验检测机构拥有的集成程度较高的一类试验设备，提供一定测量范围内温度、湿度、振动、气压、电磁、沙尘、盐雾等试验条件中的一项或多项环境加载的试验系统，适用于航空航天、信息电子、仪器仪表、材料、电工、电子元气件等领域的环境可靠性试验。从功能上看，综合环境试验系统通常包括温度气压综合试验、温度振动综合试验、温度湿度振动综合试验、温度气压湿度综合试验、温度湿度振动电磁等。

02.设备结构

环境可靠性试验设备是由振动、温湿度、压力等多种环境可靠性条件加载功能单元组成的复杂试验系统，因此，按照子系统、部件、组件、零件、材料等层次，对其进行功能结构进行分解。如图1所示。以温度湿度振动三综合试验系统为例，其主要包括环境试验箱和振动台两个子系统。其中，环境试验箱子系统又分为制冷、加热、加湿、控制测试、供电、冷却（水冷或风冷）等核心部件。而振动台子系统则可分为控制、功放、台体（感应单元、运动单元），冷却、供电等核心部件。通过结构化分级编码管理的方法，可使故障诊断定位更准确，提高部件、组件级的日常维护与检修效率。

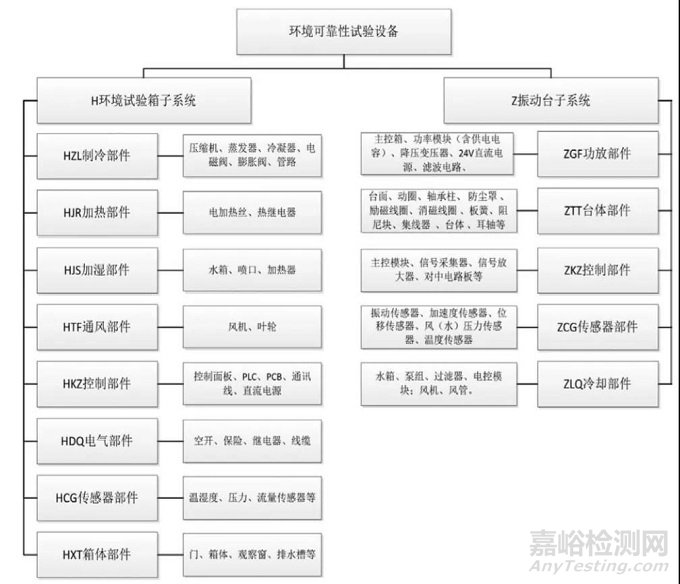

图1 环境可靠性试验设备系统架构

03.设备维修管理模式

环境可靠性试验设备的运行管理，是对大型复杂试验系统正常高效运行的一系列保障工作的有机组合，正是由于它们的相互影响、彼此联系，共同确保了试验系统的整体运行状态。如图2所示，设备管理作为检测实验室体系运行的一部分，必须遵循体系文件中“设备”有关条款的规定。具体来看，其涵盖了任务计划、质量安全、计量校准、维修维护、备品备件、安装调试、停用、存放及处置等多个过程。开展这些活动的主体，涉及了测试、计量、维保、安调、计划等部门与人员。同时，在设备运行过程中，还需要配备充足的预算经费、能源动力、计量器具、维保工具（耗材），以及管理制度、操作规程、场地条件等资源。

另外，不同的设备运行管理主体，对试验设备运行管理的目标也是不同的，甚至是相悖的。以使用时间为例，设备使用部门为完成试验任务，会要求设备尽可能多地保证开机时间，而设备维保部门则要求设备在合理的时间周期内进行维护保养；就技术状态来看，试验实施人员不会在意实际测量参数是否达到设备要求，但计量人员则必须保证设备标称值和实测值在相关规程要求的误差范围内。因此，环境可靠性试验设备的运行管理是一项多主体、多阶段、多目标约束的系统性工作。

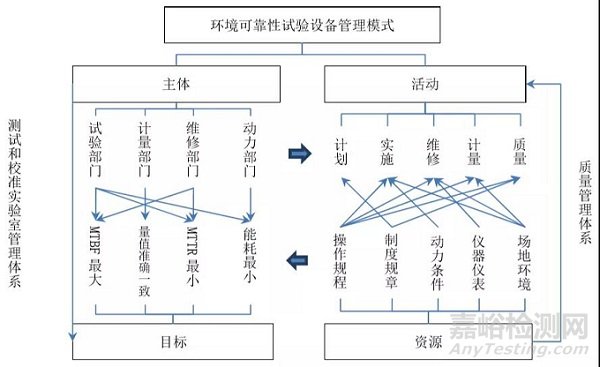

图2 环境可靠性试验设备管理模式

在环境可靠性试验设备管理模式中可以看出，设备维修即是一项技术活动，更是一项管理工作。试验设备维修过程中会受到了来自试验计划、试验操作、动力配套、环境场地、仪器仪表等方面的多重制约，需要通过管理协调来尽可能地确保维修活动的顺利开展。设备维修一般包含了设备日常保养、巡检、故障诊断、部组件维修、应急维修等内容。其中，日常保养、巡检工作可以理解为预先维修，其具有较强的周期性和计划性。要开展试验设备的预先维修，就要根据试验设备运行的实际情况，建立完善规范的设备巡查、检修、保养计划，并制定清晰明确的设备检修清单、保养操作规程等。

另外，设备故障诊断、部组件维修、以及应急处置则主要针对偶发故障开展维修工作。

这就需要对环境可靠性试验设备常见故障的类型、原因、位置、影响等方面进行长期的分析与整理，形成针对不同故障类型的维修策略，并在实施过程中制定有针对性的方案组合。

环境可靠性试验设备的维修管理

01环境可靠性试验设备常见故障

环境可靠性试验设备的维修体系机制的构建，首先要从故障梳理入手，建立故障诊断程序、分类方法，并形成规范的维修方案编制框架。通过管理者牵头和协调，组织内外部维修技术人员共同参与，形成对常见故障有较强针对性的维修策略及维修方案集。并在实际设备维修过程中，对故障、策略、方案以及维修能力进行迭代和优化，进而大幅提高环境可靠性试验设备维修成效，以及设备整体的可用度。

在环境可靠性试验设备运行管理过程中，考虑设备的可用度，及其可靠性和维修性，根据设备可能出现的运行状态，即停机、降级、备用，一般可将试验系统故障分为停机故障、降级故障、备用故障。另一方面，由于故障发生的结构部位差异，又可分为系统故障、部件故障、组件故障、零件故障、过滤润滑故障等。再有，根据故障模式及影响范围的不同，也可将故障分为离散故障、联机故障、操作故障。对于常见故障可按照关键、重要和一般故障对系统故障进行了分类和编码。如表1所示，为国内外主流设备厂商的环境可靠性试验系统的常见故障梳理。

表1 环境可靠性试验系统常见故障

实际维修中，根据设备故障原因及其对试验系统的影响情况，可选取替换维修、原位修理、故障隔离等在内的不同的维修策略，以应对不同类型的突发设备故障。

替换性维修主要针对严重的部件、组件、元件的老化损坏，以及耗材的失效故障，其现象是设备部分功能丧失，且无法通过原位修理和故障隔离的方式排除故障。处理方式主要是原型号备件替换或代替型号备件替换。

原位修理主要针对管路、组件的安装与接口异常，以及组件、元件的可恢复性异常情况。主要涉及接口脱落、线路松动、焊点虚接、管路及元件脏堵、管路泄漏、系统散热不畅等方面。具体处置方法包括重新安装、连接、清理、修补等。

故障隔离主要针对部组件参数偏离、功能波动的故障，故障可通过短接、拆卸、屏蔽在内的方式加以隔离，且相关操作不会对该部组件所在的系统或设备整体功能造成影响。

02环境可靠性试验设备维修策略

根据环境试验设备停机、降级、备用故障发生时的严酷程度（关键、重要和一般），为确保设备可用性，应在故障发生时，采取有效的维修应对策略。如针对关键备用故障，主要采取预先维修和恢复性维修策略；对一般降级故障，主要采取隔离性维修和恢复性维修策略；对关键降级故障，主要采取恢复性维修策略；对一般停机故障，主要采取替换性维修和恢复性维修策略；对关键停机故障，主要采取替换性维修策略。

a）综合环境试验设备的预防性维修

预防性维修有两个方面工作，一方面是检查关键部组件运行数据是否正常，及时记录异常数值，并组织维修班组进行系统分析，做出异常原因分析与影响评估。另一方面，要根据设备技术手册，定期更换滤芯、油液等耗材。通过周期性预防措施，降低设备故障发生概率，提高设备的可用性。预先维修应该由不同主体共同参与，即试验设备的操作人员在设备日常使用前的数据记录，使用后的设备清理。维修人员在设备运行维护周期内，根据计划定期开展全面清扫、深度检修及耗材更换工作。

b）综合环境试验设备的替换性维修

替换性维修策略主要包括两种，一种是原件替换，即根据故障件的型号规格进行原件替换。这种替换不需查看图纸及征求设备厂家意见，只需根据操作手册标识的型号规格替换。就可靠性试验设备而言，主要包括固态继电器、热继电器、线圈、加热丝、保险、传感器、管路、接（喷）头、阀体、电机、风扇等一些具有标准接口功能及特性的制冷或电气元件。另外一种是由于型号规格已停产或无法采购，进而根据设备图纸、说明以及厂家技术建议，通过定制或直采的方式另外寻找其他型号的替代件，并经过验证或确认，替换后设备故障排除的一种替换件维修。针对第二种情况，就需要实验室设备管理人员及时更新设备技术文件，特别是建立设备常替换件清单，并及时更新。

c）综合环境试验设备的恢复性维修

    恢复性维修策略主要针对管路破损、结构裂纹、线路虚接、紧固件松弛（脱落）等情况，在不用替换关键零组件的情况下，可实现故障的排除及修复。最为典型的就是制冷系统补漏，该项维修属于典型的恢复性维修。即通过检测漏点，定位泄漏部位，切管焊接，抽真空保压，加注制冷剂。过程中仅消耗部分材料。

d）综合环境试验设备的隔离性维修

隔离性维修是一种应急性维修，即维修时常说的“短接”。其目的是屏蔽故障单元，确保设备主要功能运行，短期内解决了设备使用问题，长期来看，会对设备设计寿命和部分性能水平产生负面影响。同时，也存在应急使用过程中二次停机的风险。作为实验设备管理人员，不建议经常选择该种维修策略。如必须采用该策略时，也要经过使用方和设备厂家确认，确保设备长期使用的可靠性和性能的稳定性。
