大人总是教育小孩 “水火无情”、“不要玩火”，可就是因为水火无情，UL 才坚持“玩火”，而且是科学地“玩”、系统地“玩”。这也是很多人在 UL 美国参观防火实验室的第一感受。
UL 电线电缆燃烧等级
众所周知，UL 的创立源于 125 年前的一场大火。一个多世纪以来，UL 从防火安全出发，引发了对生活中方方面面的安全考虑。
电线电缆，被称为国民经济的血脉和神经，同时更是城市的血脉和神经，其防火阻燃的意义重大。下面就介绍一下 UL 标准中对电线电缆的阻燃要求。
简单来说，UL 电线电缆标准中的燃烧测试可以分为两种：
大规模燃烧
小规模燃烧
大规模燃烧通常针对电线电缆的成束应用，测试所需要的样品数量较多
小规模燃烧针对单根使用的电线电缆

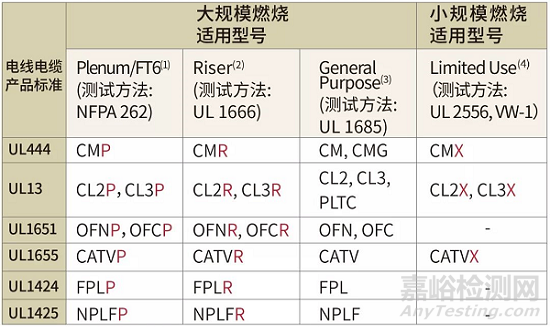

下表列举部分电缆产品标准中的燃烧要求：
P 等级
（1）P 等级，FT6 与 Plenum 燃烧均采用 NFPA 262 测试方法。NFPA 262 全称 Test for Flame Travel and Smoke of Wires and Cables for Use in Air-Handling Spaces，符合该测试要求的电缆通常适用于通风空间内，比如天花吊顶内、提升地台内。
这些区域使用的电线在火灾发生时既不应成为火灾的燃料，也不应增加通风空间的烟雾。因此除了阻燃，此类电缆在燃烧过程中也需要符合低烟的要求。
注意：Plenum 燃烧测试方法曾经参照 UL 910 标准，至今仍可以看到一些产品资料中提及 UL 910, 这本标准的实验方法与 NFPA262 基本相同，但 UL 910 在 1998 年就废止了，目前 Plenum 燃烧测试方法参照 NFPA 262。
R 等级

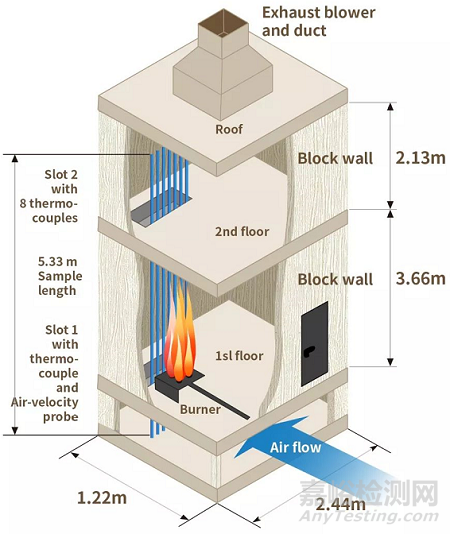

（2）R 等级，用于评估应用于通风竖井、直立管道内的电缆，所以 Riser 燃烧测试评估的是，电缆是否会将火势跨楼层蔓延。
测试结果主要看电缆在燃烧过程中：
火焰传播的高度不能超过 3.66 米
燃烧过程中最高温度不能超过 454.4 ℃
即考虑了楼层高度和建筑材料燃点的问题。
一般性用途
（3）一般性用途，用于评估非 P 等级和 R 等级应用环境的电缆，如：桥架和电缆槽。其测试方法在 UL 1685 中包含 2 种：UL flame exposure, 和 FT4。
UL flame exposure, 即 VTFT（vertical tray flame test）；FT4, 同时也提供燃烧过程中释烟量和释烟速率的评估 (可选，根据产品标准和实际需求而定)。

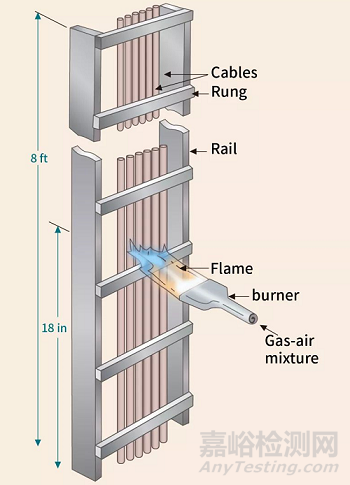

UL Vertical tray flame test
X 等级
（4）X 等级，评估大家所熟知的 VW-1 燃烧测试，对于列表内带有 X 后缀的电缆，其安装使用场合是受限制的——需符合美国国家电工电气法规 NFPA 70 中不同应用场合的要求。比如：在 NFPA 70 中规定， X 等级的电缆安装在非隐蔽空间内最长长度为 3 米。

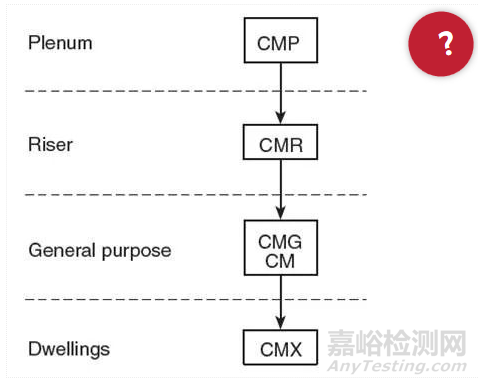

线缆厂家可能会被这样的一张图误导（如下图），常来讨论是不是 CMP 就意味着最高等级？如果 CMP 测试通过，是否可覆盖 CMR，CMG，CM 和 CMX？

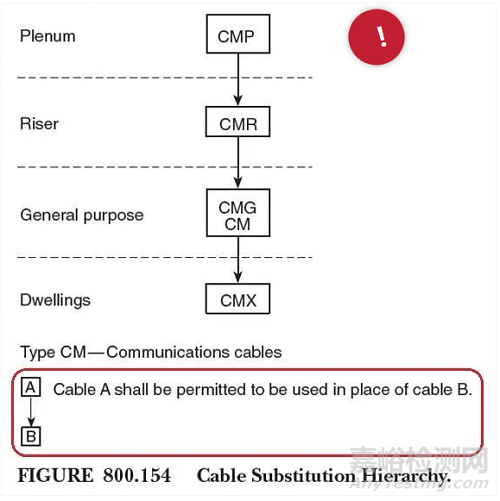

这张图来自于 NFPA 70, FIGURE 800.154 (2017版), 全图下面还有很重要的一句话（如下图），意思是在施工安装使用时允许使用电缆 A 代替电缆 B, 而不是将实验方法以高低等级区分。
根据实际应用的情况，小规模燃烧测试在规定的燃烧箱内完成。UL 标准中出现的小规模燃烧测试有：
Horizontal Flame Test
VW-1 Flame Test
FT1 Flame Test
FT2 Flame Test
Cable Flame Test
Vertical Flame Test
Burning particles (dropping) (仅 UL 44 中 XL 绝缘的 R90, RW75, RW90, RWU75 和 RWU90 要求)
以上这些燃烧测试的测试方法在 UL 1581 或 UL 2556 中有明确定义。
这么多燃烧测试，应该给电线做哪个测试呢？
答案是，请按照产品标准里的要求：
产品标准中要求做的必须符合；
可选的等级，根据实际需求，即订单有要求才印（已授权的前提下），没有需要可不印。

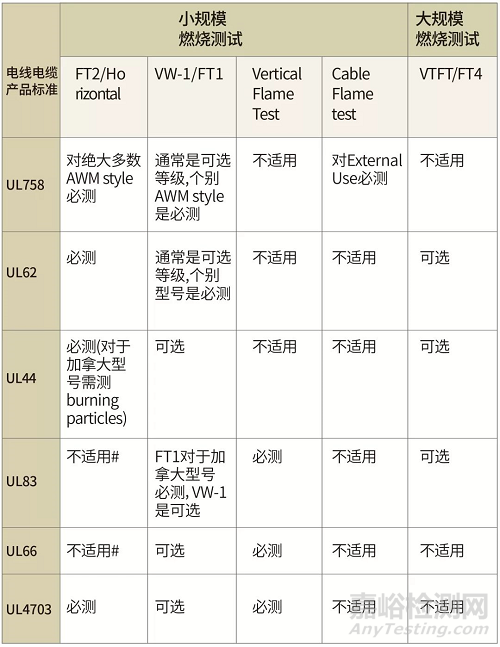

下表列举常见产品标准中的燃烧要求:
# 注意：当电线印有 VW-1 时，必需同时符合 horizontal 燃烧要求。
