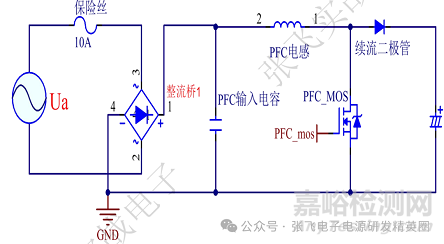

PFC 的结构原理图如下

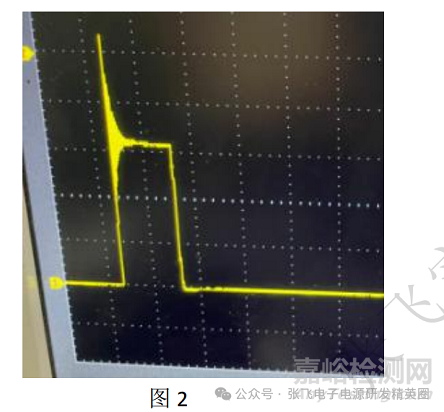

我们的 mos 管波形在各拓扑结构中的波形都会不一样，对于 PFC 来说，我们的 MOS 管波形 见图 2，这是因为我们的工作在了 CCM 模式下的 PFC MOS 管波形，可以看到尖峰非常高

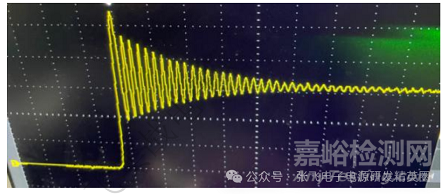

图 3

从图3 我们可以看到 DS 的震荡非常的厉害，当出现这种现象的时候，需要怎么解决？有很多刚入行的工程师可能不知道怎么入手。 对于这一关问题可以从下面几个点入手
1、续流二极管是不是合适，检查续流二极管的规格书，找一个参数相近而不同品牌的二极 管装上去重新测试下，对比前后波形看有没有改善。
2、Mos 管的也可以找一个不同品牌的替换上去看下波形，是不是有变化，变差还是变好
3、查看驱动波形，是不驱动电阻太小，导致驱动震荡的非常厉害，改变驱动电阻的阻值， 改大看看有没有改善，
4、如果上面的都没有改善的，看是不是 PCB 布线的问题，可以割线看看，但是一般不建议 这样做

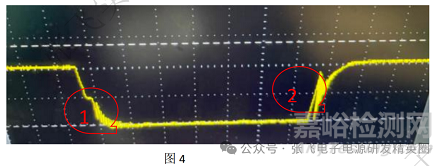

5、实在不行就加 RC 钳位电路，但是带来的是损坏加大，MOS 管温升可能会高。 一般我们都是从以上5 点出发来解决问题。 我们解决问题的时候首先的从最简单的入手。对我们最简单的就是先查看驱动波形，与DS 的电流波形，如果没有电流探头的，可以先看驱动的波形，如果驱动的波形很差的话，我们可以通过改变驱动的匹配电阻来改善驱动波形。 实际查看的驱动波形如图4

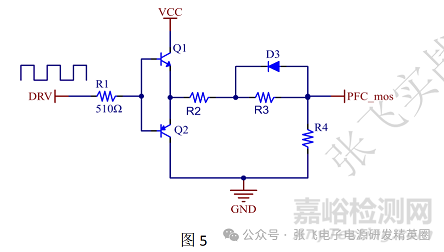

从图上驱动波形来看的话，一般这样的问题都是硬开关里面出现，因为有很米勒效应在里面， 当我们看到有弥勒效应的时候，就可以确定我们的开关是硬开关，从图上的波形来看，MOS 管驱动是有很严重的问题的。 首先当驱动电压到了米勒平台后，我们希望他是保持不变， 但是上图中 2 号圈里面有震荡，而且震荡的非常严重，都有震荡到接近 0V 了， 这是我们不能接受的，很可能会引起二次关断。 当出现这种现象的时候我们的解决方法只有加大驱动电阻 如下图是一个推挽电路，也叫图腾柱，我们可以改变R3，把R3 电阻适当加大，让开通速度适当变慢，R3 由原来的22Ω，改成了现在的47Ω， 然后我们在看关断的的米勒效应1 号圈，也是震荡的非常厉害的，一样的办法是改变驱动电阻R2，加大R2 的阻值，R2 的阻值也是由原来的22Ω改成了47Ω

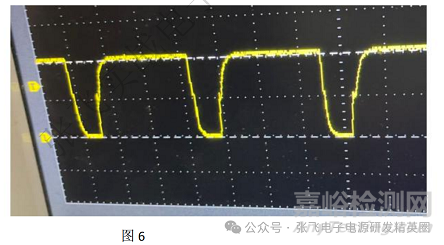

改好了驱动电阻后，我们再来看下改完驱动电阻后的驱动波形 图6 是该后的驱动波形。

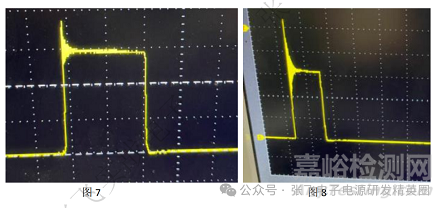

从图6 的波形来看，驱动波形非常的漂亮，原来的震荡基本上没有了，可能有人会认为这样 加大驱动电阻会引起MOS 波形发烫，其实是不会的，因为我们的驱动电阻加的也不是很大， 当然改完后还是要做温升测试。下面我们在来看图7 的DS 的波形，已经非常漂亮了，图8 是没有改驱动电路的波形， 从下面的两个图对比来看，我们的DS 波形震荡已经改善了，DS 震荡在我们的接受范围内。 这样我们的MOS 管的电压应力也解决了。

从这一个案例来看的话，驱动电阻太小时很有可能会引起我的 DS 震荡非常的厉害，这一原 因都是弥勒效应的存在，所以在选取我们的mos 管的时候也可以注意下寄生电容的大小， 如果我们不改变驱动电阻的情况下，改变 MOS 管也可能会有所改变，原理都是改变mos 管的开通与关断速度，让dV/dt 变小。如果改驱动电阻没有效果的话，可以改变续流二极管，这也是一个不错的选择。但是对于加 钳位电路与改 PCB 板是尽量不要去用。
