您当前的位置:检测资讯 > 科研开发

阻燃产品PP材料缺口冲击强度测试结果稳定性研究

嘉峪检测网        2022-11-12 16:42

1、背景研究



根据项目要求对阻燃产品某PP材料冲击强度稳定性测试进行分析,并固化注塑工艺。在注塑过程中,由于在同一个注塑机台有不同类别种类的产品进行制样,注塑工艺切换频繁,所以需要通过正交试验对注塑工艺进行分析,探究注塑工艺参数对该产品冲击强度测试结果的影响。



2、分析过程



主要考察五个注塑工艺参数,分别是注塑温度(A)、注射压力(B)、保压压力(C)、保压流量(D)和保压时间(E),采用正交试验法,每个因素取四个水平,根据正交表L16(45)进行正交实验设计,见表1。

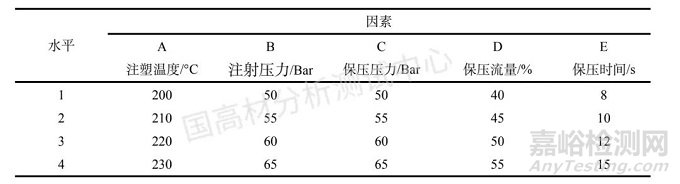

表1 正交试验因素水平表



阻燃产品PP材料缺口冲击强度测试结果稳定性研究



各试验因素对冲击强度影响程度:注塑温度>保压时间>射胶压力>保压压力>保压流量,各试验因素对应的各水平对冲击强度影响趋势见图1。图1可知,冲击强度受注塑温度(A)影响最大,其均值极差偏差为7.12%,单值极差偏差为20.78%,在注塑温度为210°C时冲击强度最优,但注塑温度为230°C时冲击强度出现显著下降,即高温下阻燃剂的不稳定性对冲击强度产生较大的影响。其次为保压时间,保压时间越长,其冲击强度越大。

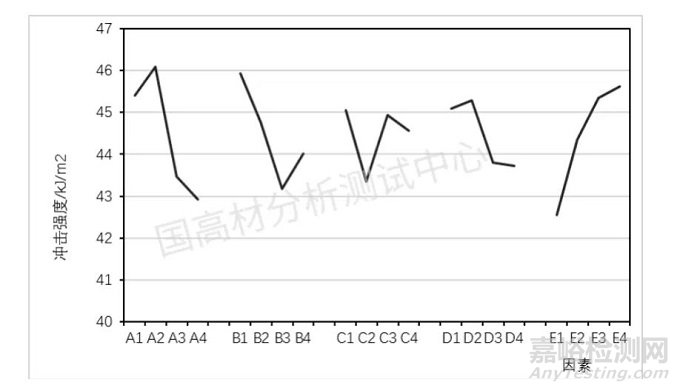

阻燃产品PP材料缺口冲击强度测试结果稳定性研究



图1 各因素与冲击强度的关系图



3、分析结果



通过试验可知,某阻燃产品PP冲击强度受注塑温度和保压时间影响较大,要保证测试结果稳定性,注塑温度和保压时间控制最为关键。另外,通过正交实验得到最佳注塑工艺,与现行注塑工艺差异如下:



阻燃产品PP材料缺口冲击强度测试结果稳定性研究



现行工艺与最佳工艺相比,其保压流量和保压时间存在差异,这两个因素中,冲击性能受保压时间影响较大,受保压流量影响较小。



分享到:

来源:Internet
