失效分析常用方法简介

嘉峪检测网        2018-06-13 10:20

一.

失效分析常规方法介绍



  1.1    失效背景调查

背景调查是做好一切工作的基本方法。失效分析首先是对于失效情况的调查,了解它的现状与历史。如要分析某机器零件在使用中损坏的原因,就要调查它的损坏表现,包括损坏的部位、断口的特征、以及和它相邻的零件的情况等,这些是它的现状;它的历史则包括用的是什么材料、经过哪些加工工序、制作中经过哪些项目的质量检验和试验、在安装及使用过程中的情况怎样、损坏时有过什么异常的现象等。



  1.2    残骸分析

无论何种机械装备,所有零部件同时损坏的情况非常罕见,更多可能是由于某个别零部件损坏导致的整体破坏,为此需要从破碎或开裂的许多残骸中找到最初损坏的部件。只有通过全面分析,才有可能把残骸上看起来很奇特的各种现象都解释清楚,最终掌握事故的全过程。



  1.3    宏观分析

在了解失效背景及找到“肇事件”之后,就开始针对“肇事件”的一系列检查、分析。

通过肉眼或者放大设备对失效零件的金属表面、断面进行观察,能够揭示失效零件的全貌,显示其组织的不均匀性和各种缺陷的形态、分布,对颜色、腐蚀、断裂裂纹的萌生位置及裂纹的走向都能迅速而准确地识别出来。



  1.4    微观分析

宏观分析能够获得很多信息,但要了解更多的细节和情况或者验证宏观检查所得出的推论还必须再进行微观观察。例如通过对断口的微观分析,除可以进一步澄清断裂的途径、断裂的性质、环境介质及温度对断裂的影响外,还能进一步确定断裂的原因及断裂机理的详细情况。进行微观分析时,可以用光学显微镜、扫描电镜、能谱仪、X射线衍射仪的仪器来研究。



  1.5    金相分析

金相分析是一种常规的试验分析方法,它在失效分析中能提供被检零件材料的大概种类,组织状况,夹杂物的类型、级别和分布,相的类型、大小和分布。从检出的显微组织来推断或证实被检零件在制造过程中经历的工艺过程,以及执行这些工艺是否存在异常;反映出失效件在工作条件下发生的腐蚀、磨损、氧化等,并可初步确定其程度。若失效上存在裂纹,通过光学金相,可以看出裂纹的形态、走向及裂纹两侧的显微组织,从而判断裂纹的性质,提供失效件裂纹的产生原因。



  1.6    化学成分分析

在失效分析中,化学成分分析是必不可少的,它能为失效分析提供必要的信息,如由于选材错误而造成失效,只需要用化学成分分析就能得到结果,如果零件因腐蚀而失效,通过腐蚀产物的成分分析就能大致推断出可能接触过哪些腐蚀性物质。





  1.7    力学性能分析

对零部件进行失效分析通常要测定材料的硬度和力学性能,由于硬度的测量简便易行,通常是最常用及最有用的力学性能分析手段之一,可以用于估计金属材料的抗拉强度、热处理是否符合要求,检验由于过热、脱碳、渗碳/氮和加工硬化等引起的软化和硬化等。一般来说,强度及硬度不足而引起的损坏例子并不多见,因此,力学性能检查的目的主要是为了排除力学性能引起损坏的顾虑。



  1.8    综合分析

综合分析是根据调查研究情况、分析及检查结果、资料和原始数据,对其加以整理、对比、提炼,得出证据充足的有规律的结论。以上分析遵循由此及彼、由表及里、去伪存真,由特殊性到普遍性,由个别到一般的加工、推理、总结、分析原则,对造成金属构件的失效原因进行分析,并提出改进措施。



二.

案例介绍



  2.1    失效背景调查

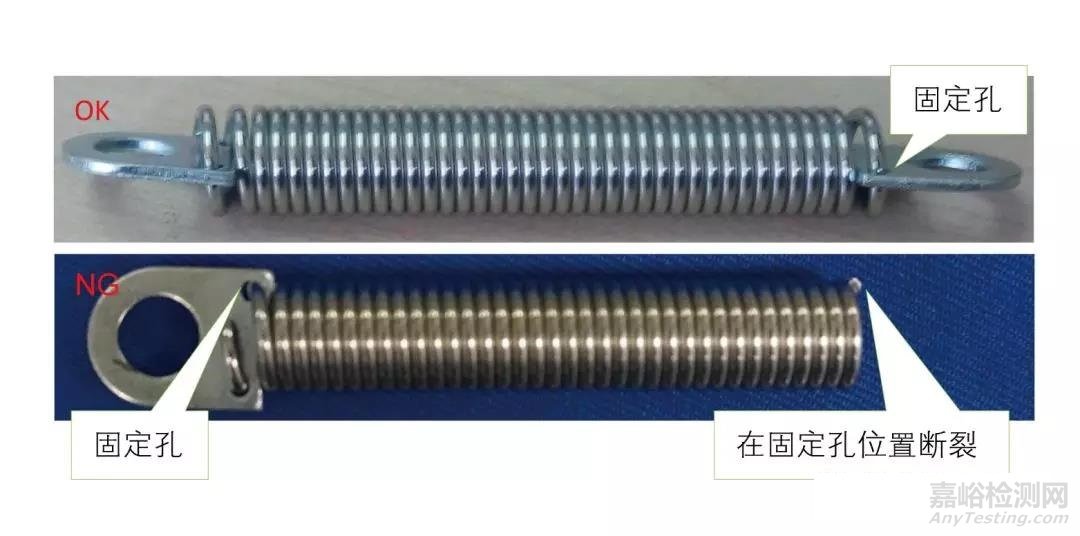

冷拉拔SUS304钢丝加工的弹簧在装配使用一段时间后,在一侧固定孔处断裂。

失效分析常用方法简介



  2.2    断口分析(宏观及微观分析)

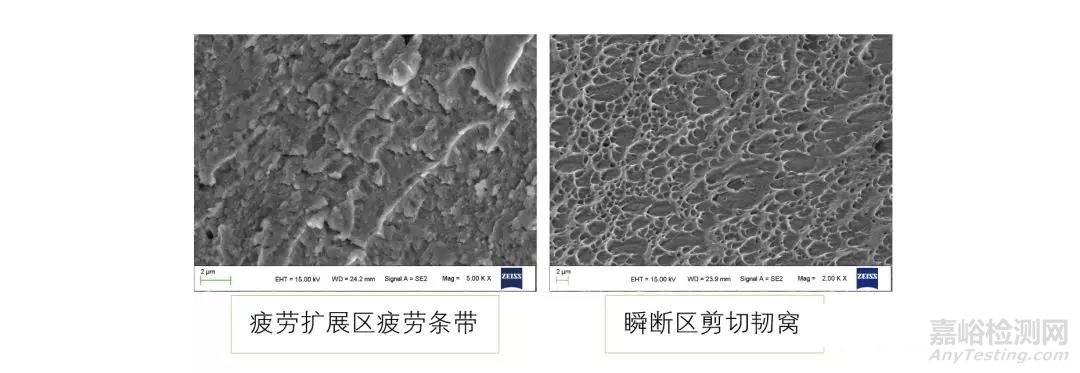

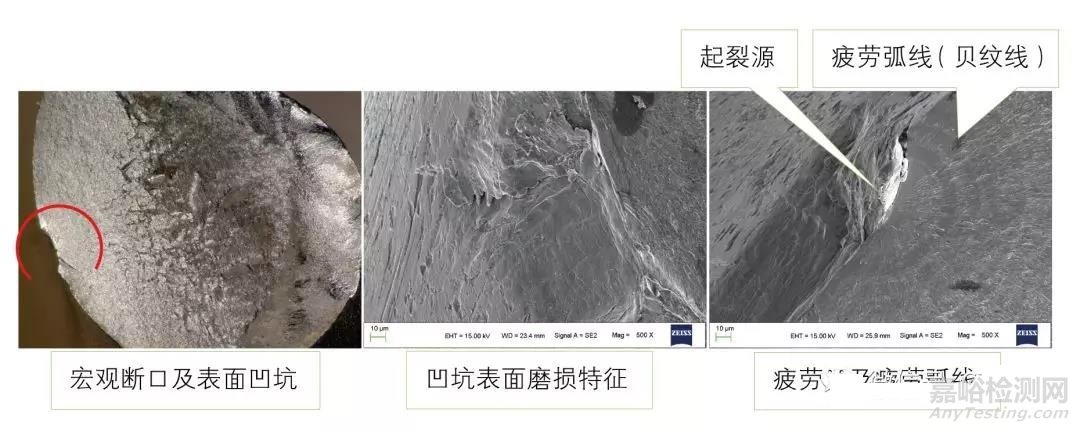

为典型的扭转疲劳断口,断口与轴向约呈45°,疲劳起始于与表面凹坑处,凹坑为磨损导致。



失效分析常用方法简介失效分析常用方法简介





  2.3    金相分析

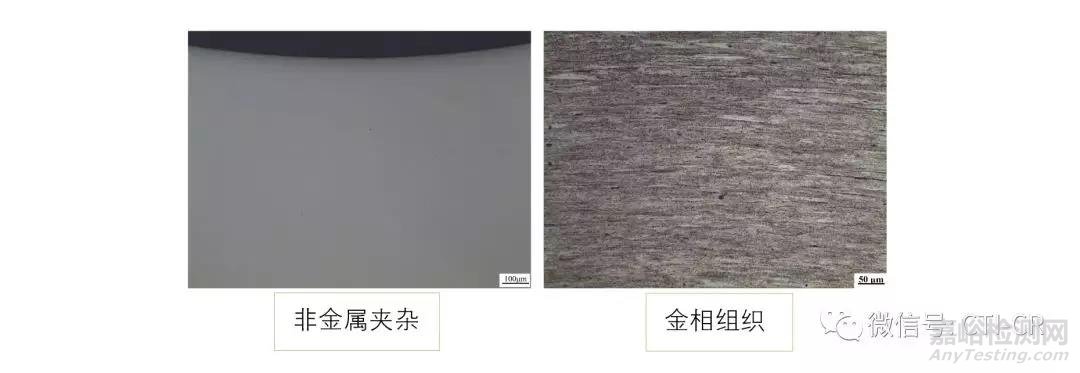

非金属夹杂较少,金相组织为变形量极大的纤维组织,与正常样品一致。

失效分析常用方法简介



  2.4    硬度分析(力学性能分析)

与金相组织基本对应,与正常样品一致。



  2.5    化学成分分析

所用材料符合SUS304牌号要求。



  2.6    综合分析

由分析得知,弹簧本身的质量没有异常,弹簧是由于疲劳断裂导致的失效,疲劳起裂起始于表面的一个磨损导致的凹坑,结合弹簧恰好是在固定孔处断裂的,这个凹坑应该是在工作过程中与固定孔不断磨损导致,所以与固定孔的磨损是导致本次失效的根本原因,需要从装配及设计上进行改进,以避免弹簧工作寿命的减少。
