导语

钢材是现代工程技术体系中最广泛使用的结构材料之一，几乎渗透到工业制造的每一个角落。根据其性能、成分和处理工艺的不同，现有钢材品种多达数千种。结构安全和可靠性要求对钢材的力学性能提出越来越高的标准，其中韧性作为衡量材料抵抗断裂扩展能力的重要指标，成为研究的核心之一。

传统上，材料工程师在选择钢材时常依据“断裂韧性”（Fracture Toughness）等参数。然而，在实际应用中发现，钢材韧性并不能简单由单一参数或化学组成决定，而与其显微组织、冶金工艺、热处理路径以及内部缺陷状态等因素密切相关。本文从显微结构演化、制造工艺、合金元素作用与断裂模式四个维度，对钢材韧性与断裂机制进行系统分析。

一、显微组织与钢材韧性的耦合关系
01铁素体-珠光体钢的微观结构基础

铁素体-珠光体钢是目前钢铁工业产量最大的钢种系统，广泛用于造船、桥梁、建筑、压力容器和管道等结构领域。其基本组织由：

铁素体（α-Fe）：体心立方晶体结构（BCC），具有优良的延展性和低温塑性；

珠光体（Pearlite）：由交替层状的铁素体与渗碳体（Fe₃C）构成，为强化相，硬度高但韧性较低。

不同碳含量下，组织表现出明显差异：

含碳量 < 0.02%，渗碳体主要以弥散球状分布在铁素体基体中；

含碳量 0.10%～0.20%，大量珠光体以片状结构分布，占比达10%～25%，强化效果显著；

含碳量 > 0.20%，珠光体增多，提高强度的同时也增加脆性。

此外，珠光体带状组织（pearlite banding）是轧制过程中的典型现象，会引发组织各向异性，成为裂纹萌生和扩展的路径。
02晶粒尺寸与强韧性耦合：霍尔-佩奇关系

晶粒细化是一种提高材料强度而不显著降低塑性的手段。在铁素体钢中，晶粒尺寸对屈服强度与韧性均有重要影响。霍尔-佩奇方程指出：

σy=σ0+k⋅d−1/2

其中：

σyσ_y：屈服强度；

dd：平均晶粒直径；

kk：晶界阻力常数；

σ0σ_0：无位错晶体的本征强度。

晶粒越细，强度与断裂韧性均提高，且小晶粒可提高裂纹扩展路径复杂性，增强裂纹钝化效果。

二、冶金缺陷与热处理对断裂行为的调控
01冶炼与浇注缺陷的影响

钢材制造过程中，炼钢及浇注环节可能引入多种微观与宏观缺陷，如：

气孔：残留气体未能排出，形成空洞；

夹杂物：非金属氧化物、硫化物等富集相；

缩孔与偏析：冷却凝固过程中成分不均。

这些缺陷极易成为裂纹源，尤其是分布不均的集中缺陷（localized defects）会显著降低材料的实际断裂韧性。钢坯不同部位或不同炉次之间的性能差异，也多源于此类缺陷的不可控性。

02热处理路径与韧性演化

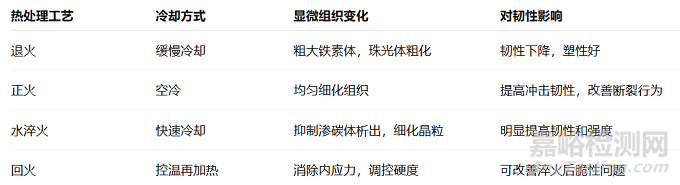

（1）水淬火

快速冷却抑制了渗碳体沿晶界析出，阻止晶界脆化，同时促进亚晶结构转变，形成较小铁素体晶粒。

（2）正火（Normalization）

适用于厚板或热轧件，消除应变硬化效应，均匀组织，细化晶粒。特别是在厚板中，正火可显著改善低温冲击性能。

（3）热轧控制

热轧条件（终轧温度、冷却速率）对晶粒尺寸控制至关重要。终轧温度低、冷却速度高 → 晶粒更细、韧性更高。

注意：热轧产生的定向组织（珠光体带状、夹杂拉长）将引发各向异性断裂行为，特别在缺口冲击测试中表现为方向敏感性。

在正火处理中，晶粒尺寸可控制在10 μm以下，有助于提升材料的裂纹扩展抗力，并降低夏比冲击试样的转变温度（DBTT）。

三、合金元素对韧性与断裂温度的调节作用

固溶强化与晶界调控

钢中常加入多种合金元素，形成固溶强化或第二相弥散强化。其作用主要表现为：

提升晶格摩擦应力（δ_i）；

细化晶粒；

调控奥氏体-铁素体相变行为。

不同元素对钢材韧性及断裂行为的作用如下：

1）锰

绝大多数的锰含量约为0.5%。作为脱氧剂或固硫剂加入可防止钢的热裂。在低碳钢中还有以下作用。

◆含碳量0.05%钢，空冷或炉冷后有降低晶粒边界渗碳体薄膜形成的趋势。

◆可稍减小铁素体晶粒尺寸。

◆可产生大量而细小的珠光体颗粒。

前两种作用说明NDT温度随着锰量的增加而降低，后两种作用会引起夏比曲线峰值更尖。

钢含碳量较高时，锰能显著降低约50%转变温度。其原因可能是因珠光体量多，而不是渗碳体在边界的分布。必须注意的是，如果钢的含碳量高于0.15%，高锰含量对正火钢的冲击性能影响起到了决定性作用。因为钢的高淬透性引起奥氏体转变成脆性的上贝氏体，而不是铁素体或珠光体。

2）镍

加入钢中的作用似锰，可改善铁-碳合金韧性。其作用大小取决于含碳量和热处理。在含碳量（约0.02%）很低的钢中，加入量达到2%就能防止热轧态和正火钢晶界渗碳体的形成，同时实质降低开始转变温度TS，升高夏比冲击曲线峰值。

进一步增加镍含量，改善冲击韧性效果则降低。如果这时含碳量低至正火后无碳化物出现时，镍对转变温度的影响将变得很有限。在含碳约0.10%的正火钢中加入镍，最大的好处是细化晶粒和降低游离氮含量，但其机理目前尚不清楚。可能是由于镍作为奥氏体的稳定剂从而降低了奥氏体分解的温度。

3）磷

在纯净的铁-磷合金中，由于铁素体晶界会发生磷偏析降低了抗拉强度Rm而使晶粒之间脆化。此外，由于磷还是铁素体的稳定剂。所以，加入钢中将大大增加δi值和铁素体晶粒尺寸。这些作用的综合将使磷成为极其有害的脆化剂，发生穿晶断裂。

4）硅

钢中加硅是为了脱氧，同时有益于提高冲击性能。如果钢中同时存在锰和铝，大部分硅在铁素体中溶解，同时通过固溶化硬化作用提高δi。这种作用与加入硅提高冲击性能综合的结果是，在稳定晶粒尺寸的铁-碳合金中按重量百分比加入硅，使50%转变温度升高约44℃。此外，硅与磷相似，是铁素铁的稳定剂，能促进铁素体晶粒长大。按重量百分数计，硅加入正火钢中将提高平均能量转换温度约60℃。

5）铝

以合金和脱氧剂的作用加入钢中有以下两方面的原因：第一，与溶体中的氮生成AlN，去除游离氮；第二，AlN的形成细化了铁素体晶粒。这两种作用的结果是，每增加0.1%的铝，将使转变温度降低约40℃。然而，当铝的加入量超过了需要，“固化”游离氮的作用将变弱。

6）氧

钢中的氧会在晶界产生偏析导致铁合金晶间断裂。钢中氧含量高至0.01%，断裂就会沿着脆化晶粒的晶界产生的连续通道发生。即使钢中含氧量很低，也会使裂纹在晶界集中成核，然后穿晶扩散。解决氧脆化问题的方法是，可加入脱氧剂碳、锰、硅、铝和锆，使其和氧结合生成氧化物颗粒，而将氧从晶界去除。氧化物颗粒也是延迟铁素体生长和提高d-/2的有利物质。

四、中高碳钢中的脆性断裂机制
010.3%～0.8%C钢的组织演化

亚共析钢在该碳含量区间内，组织中珠光体含量高达35%～100%。珠光体以多晶聚集体存在，其本身的强度较高但塑性较差。随着应变率提升或温度降低，组织内容易出现以下行为：

铁素体流动受限；

珠光体内产生微裂纹；

在聚集组织之间沿解理面扩展。

因此，珠光体比例越高，其低温断裂的敏感性越强。常见断裂模式为：

解理断裂（Cleavage Fracture）；

穿晶断裂（Transgranular Fracture）；

沿夹杂物拉长方向的分层断裂（Delamination）。

02择优取向与裂纹扩展路径

在珠光体中，铁素体片之间常存在择优晶体取向。这种取向在应变集中时形成裂纹导向路径，降低裂纹扩展阻力。此外，相邻聚集体间的界面区更容易成为裂纹萌生源。

总结：

钢材韧性不仅仅由化学成分决定，更受到显微组织结构、工艺条件、缺陷控制和合金元素综合调控的深刻影响。通过深入研究显微结构与力学性能之间的关系，结合先进的热处理与微观分析手段（如EBSD、TEM、APT等），可实现对钢材断裂行为的本质理解与性能精准控制。

未来，基于AI建模和机器学习的组织-性能预测系统，将有望实现高韧性钢材的智能化设计与制造，提升关键工程装备的安全性和服役寿命。
