在前面的文章EMC阶段性总结中提到过减小差模干扰的方法包括从源头（展频，跳频，法拉第屏蔽笼，RC snabber吸收电路等），传播路径（E=S*I*F*F/d，增加传输距离，减小环路面积，阻抗匹配)，本文从减小环路的角度认证其对EMC性能的影响，其中部分数据资源来源于网络。

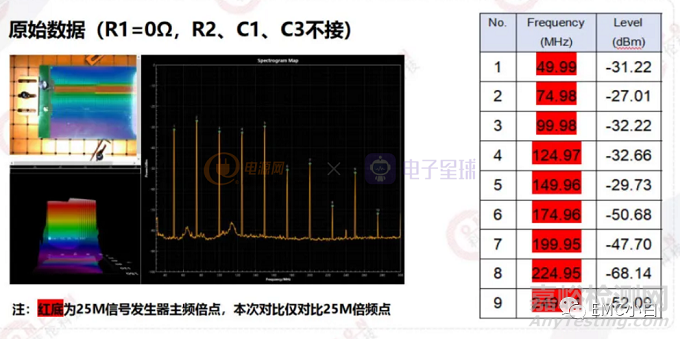

首先看一张未加任何滤波措施的RE辐射图：

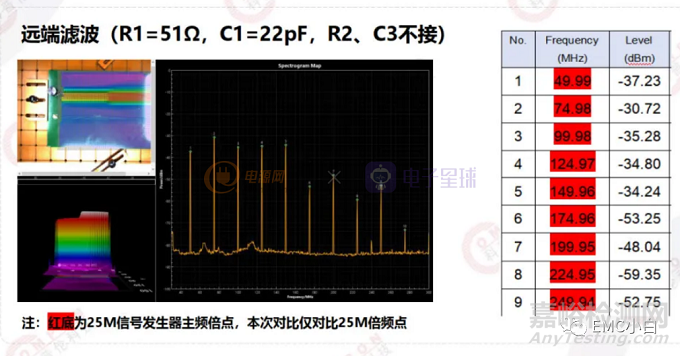

从序列1，2，3一直到9，可以看出差值为23MHz，可以确定窄带频率为25MHz，确认了干扰源，之后采用RC滤波进行处理，分为从近端滤波和远端滤波对比处理。

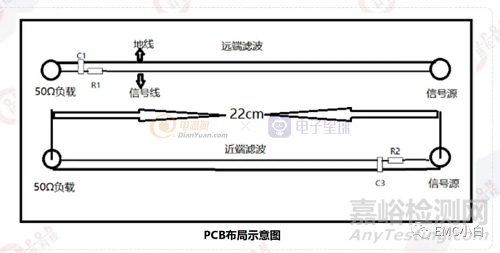

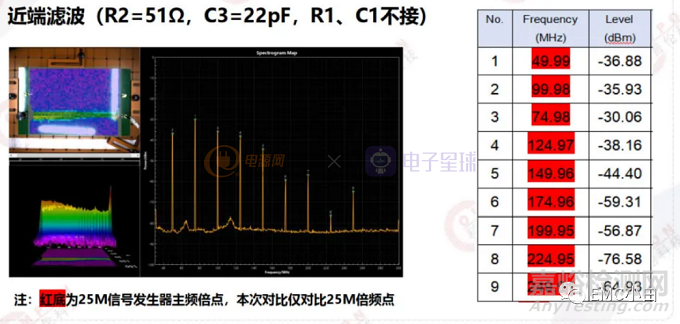

信号是从右端传输到左端，因而R2与C3的组合形成的环路面积要小于C1和R1的组合，用数据说话：

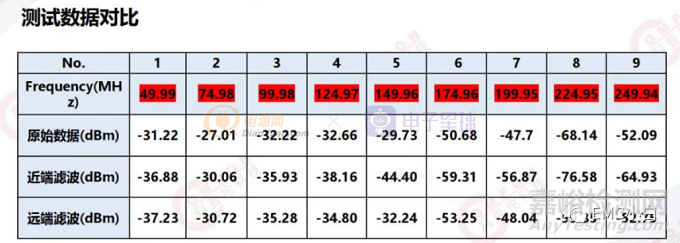

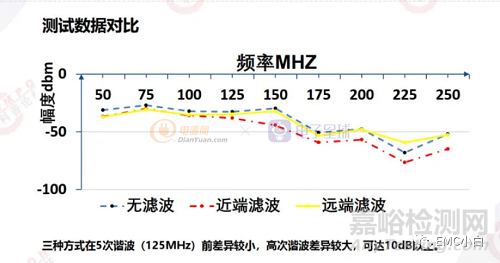

从对比数据可以看出，采用近端滤波在4倍频后还是很有优势的，这也验证了减小环路面积可以提升EMC性能。

总结：

减小环路面积，主要是增加了彼此的互感，而信号路径和返回路径的互感对自感是减小的，进而减小了总的回路电感，根据磁通量=L*I，L减小了，磁通量也就降低了，对外的干扰也就降低了。
