通过软件巧解单端时钟信号辐射发射问题案例分享

嘉峪检测网        2024-11-28 08:33

通过软件分析与调试单端时钟信号噪声,几乎是零成本,量产的一致性也可以得到充分的保障。具体方法有:关闭非使用时钟信号、修改信号上升沿时间、降低驱动信号幅度,软件开展频等。



1、问题现象描述

某产品辐射发射模拟测试,出现100MHz-200MHz频段内尖峰干扰超标准限值,天线水平方向与垂直方向测试数据相似,说明干扰源能量很强,具体辐射发射测试数据如下:

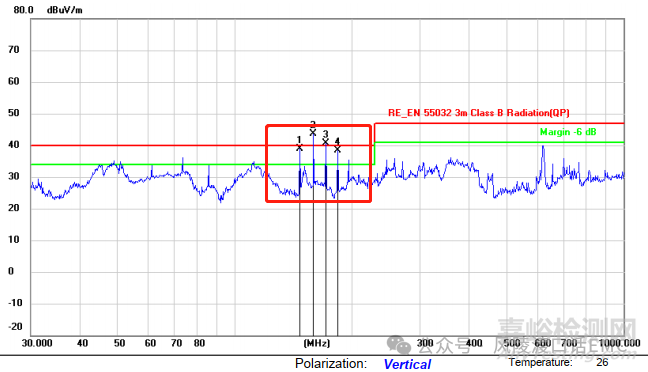

图1:辐射发射测试数据(天线垂直方向)

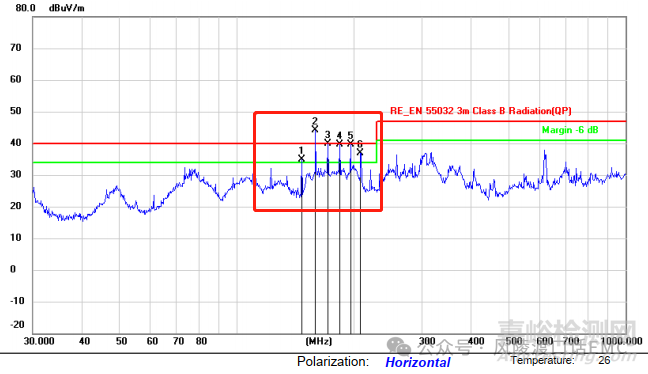

图2:辐射发射测试数据(天线水平方向)



2、问题原因分析

通过排查外围影响,发现移除显示屏FFC线后噪声频点明显降低,不会消失。而同样使用此板卡适配其它规格屏则无尖峰状干扰频点。将板卡升级适配其它规格屏的软件,干扰频点依然存在,将屏ID改为其它规格屏ID,干扰频点消失,说明与屏ID设置相关。

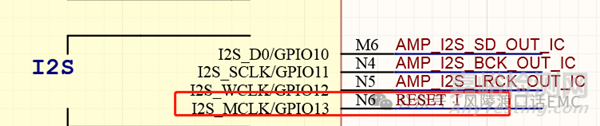

使用频谱分析仪扫描定位噪声频点位置,发现屏控制芯片复位信号引脚噪声能量很强。对照原理图设计分析发现,此信号引脚是由主芯片I2S_MCLK信号,复用GPIO来做为控制芯片的复位信号,且处于未使用状态。

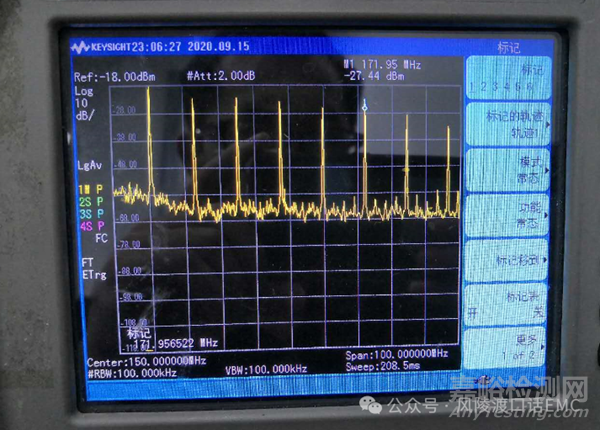

图3:屏控制芯片复位信号频率图



切换辐射发射测试通过的屏ID,测试屏Level Shift芯片复位信号的频谱,发现噪声频点完全消失,重新进行辐射发射测试确认,也满足管控标准要求。

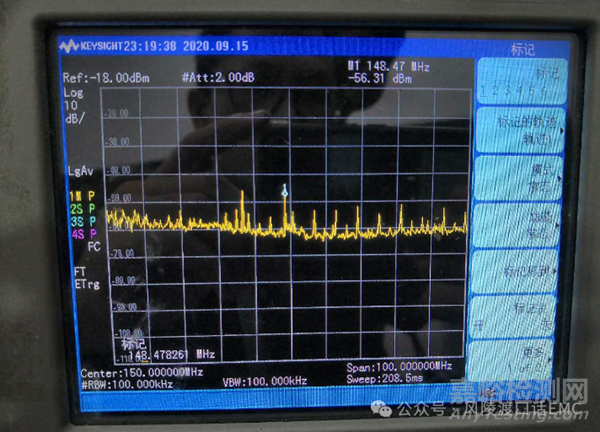

图4:更该配屏软件后复位信号频谱图

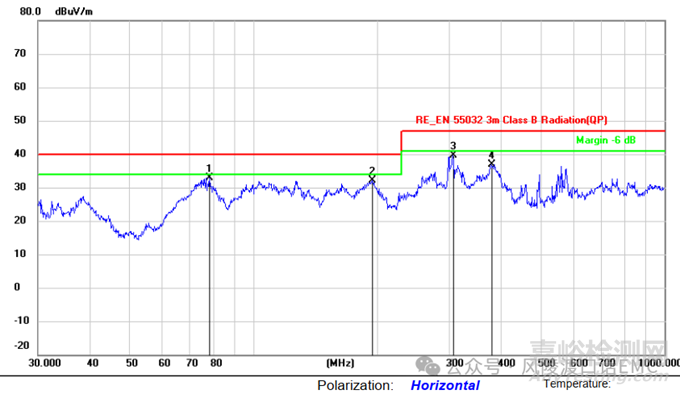

图5:更该配屏软件后辐射发射测试数据

根据原理图设计,主芯片I2S_MCLK信号复用屏控制芯片复位信号时,由于软件未设置为GPIO信号,而是仍然默认为I2S_MCLK信号,其信号回流路径耦合到屏信号回流路径,并通过屏FFC线向外辐射发射。



3、问题解决方案

修改软件,将主芯片I2S_MCLK信号设置为GPIO信号,重新进行辐射发射测试,结果符合标准管控要求,修改软件后的辐射发射测试数据如下:

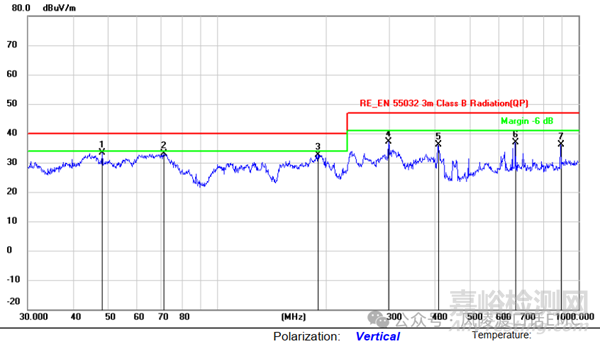

图6:修改软件后辐射发射测试数据
