电子探针显微分析仪状态检定方法及 JJG 901—1995的修订建议

嘉峪检测网        2023-03-24 15:53

     电子探针显微分析仪(EPMA)在科研及生产中应用广泛,为了获得理想的测试结果,需要定期对仪器进行检定,以确保仪器处于正确的工作状态。

     由于JJG 901—1995 《电子探针分析仪》和GB/T 15075—1994 《电子探针分析仪的检测方法》很久没有更新,标准中部分测试指导原则已不再适用仪器的发展现状。两个标准内容大同小异,其中GB/T 15075—1994已经作废,现行标准只有JJG 901—1995,但GB/T 15075—1994还有可取之处,比如对背散射电子检测器分辨能力的测试是有参考价值的。

     赵同新、崔会杰等研究人员结合EPMA的发展现状,探讨了仪器的检定方法,可为操作人员掌握仪器状态、第三方计量机构仪器检定工作和JJG 901—1995标准的更新工作提供参考。

1、 测试方法

     采用EMPA进行测试。测试标样为:微距栅格标样;金颗粒或锡球标样;铝、碳、硅、铁纯物质标样;合金标样;矿物标样;黄铜标样。这些标样均可在第三方计量检定机构购入。同时,也可使用EPMA自带的仪器标样。

     按照JJG 901—1995中的检定项目和检定方法,结合EPMA的日常使用情况,对各个项目逐一进行检定确认。

2、 标准内容概述

     标准中概述部分描述了EPMA的特点、原理和主要构成。使用波谱仪色散特征X射线进行元素测试,现在已均能满足Be~U元素的覆盖范围,而且对于超轻元素的测试也可以获得较准确的结果。随着高灵敏度背散射检测器性能的提升,在EPMA中,使用背散射信号观察和辅助定位测试位置比二次电子像更为常用,建议在标准更新时加入这方面的内容。

     对于关键性的参数,如特征X射线的重复性,可适当地提高其指标要求。电子探针最重要的是定量测试能力,规定合金和矿物的定量测试误差,本质也是对应特征X射线的重复性和稳定性。

     关于标准物质的规定,放大倍数部分的确认可使用已校验的网格或栅格,基于电子图像的二次虚放问题,应规定以标尺的显示数值为准,比长仪也应修改为直接在软件上测试即可。

     检定分项的具体实施方法中,建议修改为常用的测试条件,特别是加速电压。由于早期的EPMA主要用于定量测试Na以后的元素,对于轻元素和超轻元素的测试有较大误差,测试时也不够重视,因此会用到较大的加速电压15kV~25kV,测试合金时甚至推荐加速电压为25kV。现在的仪器具有较高的灵敏度,通常使用的加速电压为10kV~15kV,反而可以兼顾测试轻元素,以获得更好的测试结果。

3、 检定项目和检定方法

3.1 放大倍数的示值误差

     以往使用固定大小的底片对阴极射线管直接曝光成像,不用考虑电子图像的缩放问题,放大倍数具有参考价值。现在的电子图像由显示器观察和软件抓图获得,显示器的尺寸决定了图像存在二次缩放的问题,所以应更关注标尺的示值准确性。使用扫描电子显微镜(SEM)和EPMA分别对同批次、同类光纤试样进行观察,结果如图1,2所示,可以看到心部掺杂大小一致,但岛津的EPMA放大倍数是1000倍,而SEM为2000倍,所以应以标尺的示值显示为准。

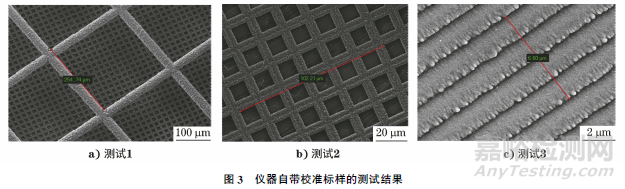

     使用EPMA自带的校准标样Mesh和Grating,在不同放大倍数下进行测试,结果如图3所示。

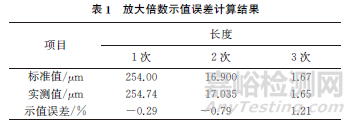

     根据标准试样的检定结果,示值误差计算结果如表1所示。



3.2 探针束流稳定度检定

      标准中设定加速电压为25kV,束流为10nA,连续测试60min。考虑到实际仪器的使用现状,如果更为关注定量测试,推荐使用加速电压为15kV,束流为20nA,得到的结果更为合理,如果测试项目中分析功能应用更为频繁,则束流可上调到100nA~300nA。在观察软件界面下,Tools菜单中选用Recorder功能,可以方便地确认束流的波动情况。

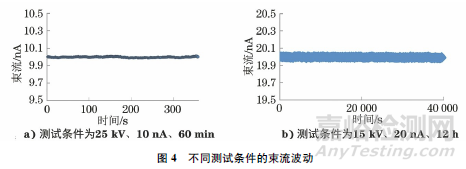

     将测试条件调整为标准中的25kV、10nA、60min和15kV、20nA、12h,具体测试结果分别如图4所示。



     根据记录获得束流初始值为10.0039nA,最大值为10.0115nA,最小值为9.9906nA,则束流稳定度为0.2089%。

3.3 束斑的稳定度

     加速电压推荐为15kV,束流可使用标准的10nA,选择一个标志性的点作为中心位置,电子束慢扫拍照[见图5a)];等待15min后,再慢扫拍照[见图5b)]。中心位置偏移距离为0.30μm,则束斑稳定度为0.30μm。




3.4 试样台的重复性

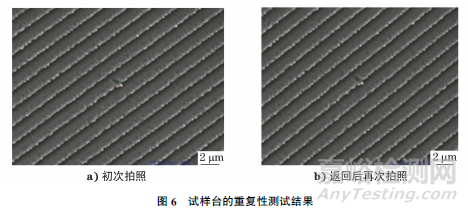

     加速电压为15kV,束流为10nA,使用backlash功能消除齿轮间隙,移动一段距离消除齿轮间隙后返回即可。可以直接测量数据,无需除以5000进行处理。结果如图6所示。



     该例中标记点间距为0.15μm,则试样台重复性为0.15μm。

3.5 X射线重复性的检定

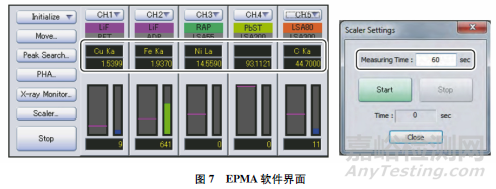

     按照标准方法测试,推荐加速电压为日常使用的15kV,纯物质标样为试样,适当提高束流或延长时间,以满足总测试计数的要求。EPMA软件自带的scaler可快速测试,或使用auto sequence自动程序采集测试,软件界面如图7所示。



     电子探针标配4个通道,可按照下面条件进行测试:第一通道CH1晶体RAP(邻苯二甲酸氢铷)测试Al元素,加速电压为15kV,束流为10nA,采集时间为10s;第二通道CH2晶体LSA120测试C元素,加速电压为15kV、束流为10nA、采集时间为10s;第三通道CH3晶体PET(季戊四醇)测试Si元素,加速电压为15kV、束流为10nA、采集时间为10s;第四通道CH4晶体LiF(氟化锂)测试Cr元素,加速电压为15kV,束流为10nA,采集时间为10s。

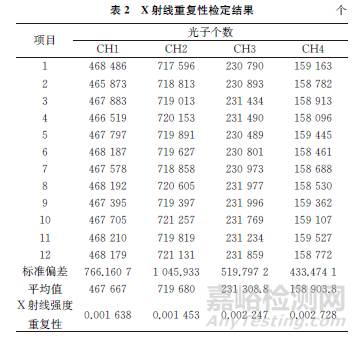

      一个实际的测试结果如表2所示。

     根据标准中给出的评估计算方法,即12次的标准偏差除以12次的算术平均值,则4个通道的重复性指标分别为0.1638%,0.1453%,0.2247%,0.2728%。

3.6 合金定量测试误差

    可使用日常的定量测试条件15kV、20nA,测试时使用默认的时间10s,背景可缩减至5s。测试仪器自带不锈钢标样sus,标样采用自带的纯物质即可。由于Ni的背景默认值(0.17558nm)与Fe重合,因此可手动设置成0.17nm或0.18nm,其他使用默认值即可。合金元素定量测试结果如表3所示。

     用主量元素Fe计算,其测定平均值为70.411%,标准值为70.17%,可计算出定量误差为两者差值0.394%。

3.7 矿物定量测试误差

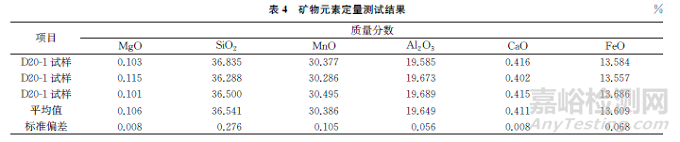

     仪器自带的矿物标样只有角闪石,但由于其表面喷金处理,且矿物含水,稳定性不够,定量测试会有一定的误差(一般矿物标样表面喷镀碳膜处理)。使用榴石矿物标样作为待测试样,标样为简单的端元氧化物。定量测试条件为15kV、20nA,其他均为默认设定。结果如表4所示。

     用主量元素Si计算,其测定平均值为36.541%,标准值为36.31%,定量误差结果为两者差值。

3.8 背散射检测器灵敏度

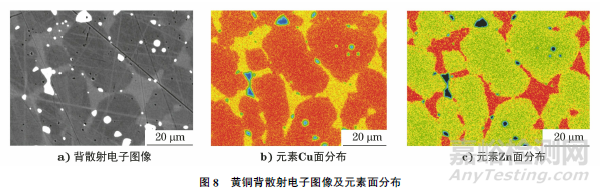

     背散射检测器灵敏度为GB/T 15075—1994特有分项,该标准已列为废除,建议在新修订JJG 901时保留。含铅黄铜是比较理想的背散射检测器的性能检测试样,由于在一定的含量范围内,铜和锌能够无限互溶,形成平均原子序数相差极小的α相和β相(一般小于0.1),同时基体中游离的铅相(原子序数为82)原子序数和α、β相差极大,会给背散射观察带来一定的干扰,衬度调节难度更高,对背散射电子检测器的挑战更大。使用标样旁边镶嵌的黄铜底座进行试验,结果如图8所示。

     可以看到,在BSE(背散射电子)图像下,白亮颗粒为游离的铅元素,灰色基体组织为α相,分布于晶界的为β相。对应元素分布图中,铜的面分布图中基体红色为α相构成。

     同时对两相进行定量成分测试,以计算平均原子序数差异情况。使用默认的定量测试条件,得到α相的定量测试结果,即Cu的质量分数为64.477%,Zn的质量分数为36.431%。β相定量测试结果:Cu的质量分数为60.508%,Zn的质量分数为39.989%。

     计算可得,黄铜中α相平均原子序数为29.35,β相平均原子序数为29.39,两者相差0.04。

4、 结语

     讨论了电子探针显微分析仪的检定标准JJG 901—1995和GB/T 15075—1994,根据日常测试分析常用条件,给出仪器检定的参考测试条件,讨论了标准中需要更新和补充的内容。结合EPMA软件的特点,给出方便快捷的检定方法。可为仪器使用及负责人员快速了解和掌握仪器状况提供参考,为第三方计量机构校验仪器状态提供便捷的检验方法。
