高频辐射超标的终极原因

嘉峪检测网        2022-04-26 23:29

产品简介

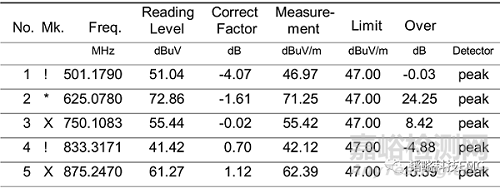

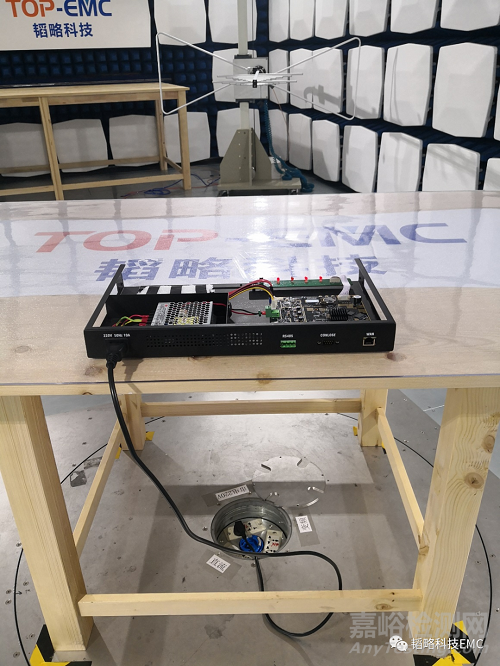

某工控产品内部有电源、控制板、电源板三部分组成,辐射发射测试超标,测试标准为EN55032-Class B,具体产品和测试数据如下:



高频辐射超标的终极原因

高频辐射超标的终极原因

高频辐射超标的终极原因



二测试数据分析

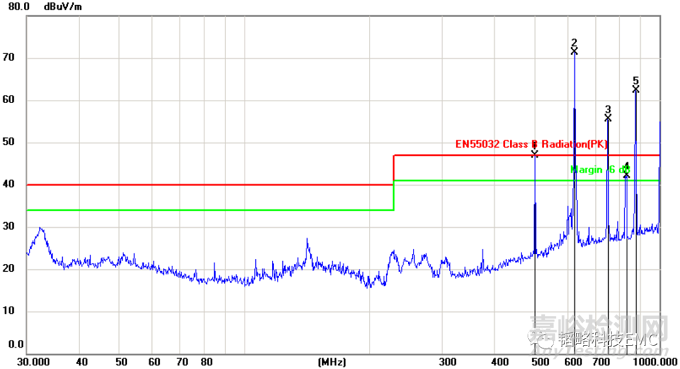

测试数据中,1、2、3、5这几个超标点都是单支(窄带干扰),其频率间隔是125MHz,所以是板子上125MHz时钟的倍频引起的超标。超标的频率范围是500-900MHz,属于高频范围,而低频几乎没有噪声(125MHz,250MHz,375MHz并不超标,甚至没有噪声),为什么呢?



三辐射超标的原因

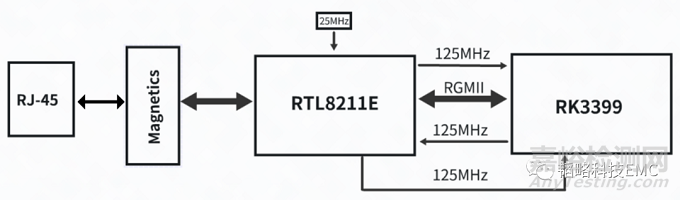

125MHz的时钟很容易找到,因为一个产品里的时钟CLK是有限的,而且很多时候频率各不相同,这个工控产品里所有的125MHz的时钟如下图所示:



高频辐射超标的终极原因



产品的CPU(RK3399)和PHY芯片(RTL8211E)之间有三个125MHz的时钟,到底是哪个引起的超标,或者三个都超标?



于是我用控制变量法逐个进行滤波,发现并没有什么改善,甚至把三个125MHz时钟走线从源头割断,噪声并没有降低,依旧超标。说明超标的噪声跟这三个125MHz时钟没有直接的关系。



后来我把PHY芯片的25MHz无源晶体去掉,噪声就彻底消失了。但这并不能说超标是25MHz晶体引起的,因为去掉晶体之后,PHY芯片也没办法正常工作了。不过这个措施基本可以确定噪声是PHY芯片出来的,所以需要认真分析PHY芯片以及其PCB布局。于是我下载了PHY芯片的规格书,分析其可能存在的问题。



高频辐射超标的终极原因

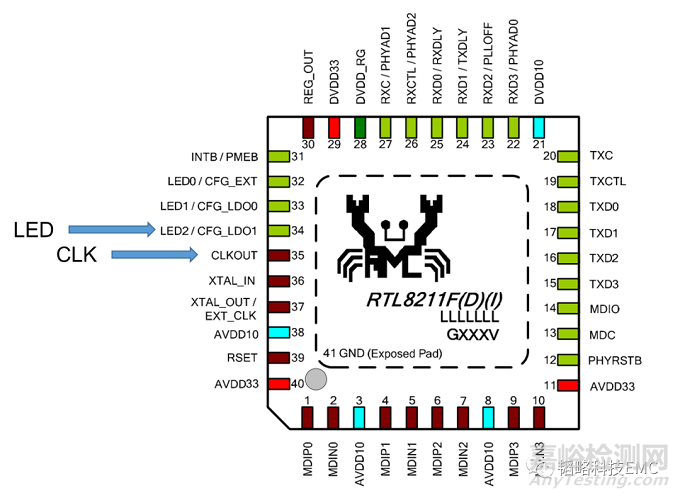

从上图PHY芯片引脚分布图中可以看出来,35号引脚(CLKOUT引脚)是PHY芯片给CPU提供的125MHz的参考时钟,而34号引脚(LED2引脚)是连接到RJ45网口的指示灯。这两个引脚靠的很近,指示灯走线很可能耦合到125MHz的噪声从而辐射出去。



高频辐射超标的终极原因

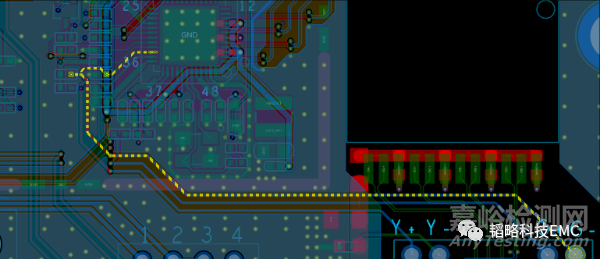

上图黄色高亮部分是LED的走线,可以看到:1.125MHz时钟走线和LED走线有一小部分平衡走线,使得LED走线很容易耦合到125MHz的噪声;2.LED走线非常长,而且周围的地很不完整,这就使LED走线成为很好的单极子辐射天线。



四整改

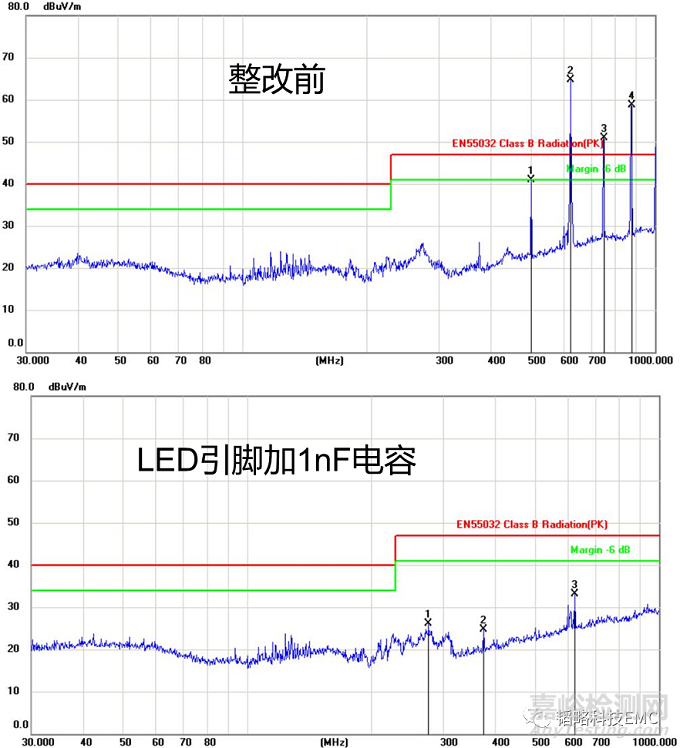

既然分析出了噪声源,也知道了辐射的天线,那处理起来就很简单了,在LED走线的源头对地并联1nF的电容,就会有很不错的效果(超标频率范围为500-900MHz,滤波电容选择100pF-1000pF都可以),以下是加电容前后对比数据。



高频辐射超标的终极原因



五思考



这个案例有一个特点,超标的是125MHz时钟的倍频,但是只有高频超标(500-900MHz),低频却没有噪声,为什么呢?



其实,LED线上的辐射是典型的单机子天线辐射模型(也是常说的共模辐射模型),辐射大小跟这些参数有关。



高频辐射超标的终极原因

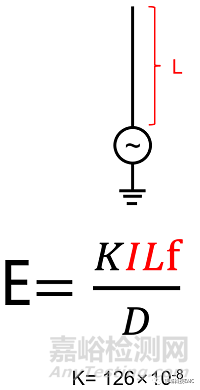

E:辐射发射强度



K:常数



I:噪声电流



L:天线长度



f:噪声频率



D:被测产品和测试天线的距离(EN55032辐射为3m或者10m)



从这个公式中可以看出,辐射大小跟噪声电流、天线长度、噪声频率成正比,而这个案例中LED的辐射,是这个模型的一个变形,具体如下:



高频辐射超标的终极原因



这个案例中,时钟走线125MHz的噪声通过分布电容耦合到了LED走线上,这个电容只有几pF,所以对于低频来说,阻抗很大,对于高频来说,阻抗却很小,所以高频噪声(500-900MHz范围的倍频)更容易耦合到LED走线上,从而辐射出去。



在LED走线L不能缩短、频率f固定125MHz的情况下,只能考虑减小LED走线上的噪声电流I,减小这个电流的方法有两个:1.增大走线分布电容C,就需要把LED走线和125MHz的CLK线分开,增加走线间隔,或者走线中间包地隔离;2.在LED走线源头做滤波,电容或者磁珠都有比较好的效果。
