某小家电IPX4试验不合格分析与整改案例

嘉峪检测网        2021-05-11 09:03

1 案例说明

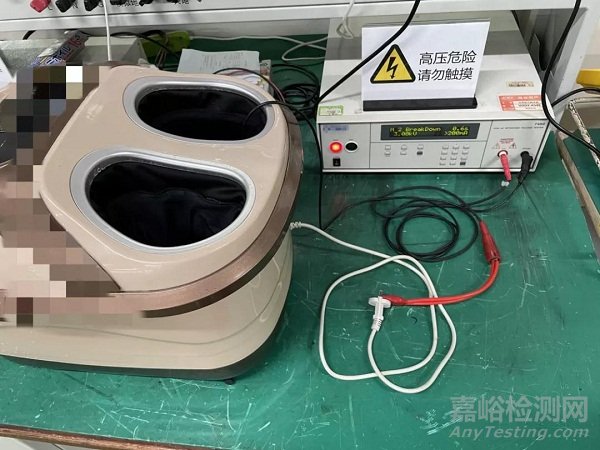

一款铭牌标称IPX4防水等级的足浴足疗按摩一体机,在IPX4试验后,出现输入电极L、N对足部按摩区易触及表面(加强绝缘)电气强度试验3000V击穿现象,如图1。不符合GB 4706.1-2005和GB 4706.10-2008标准第15.1条款要求。



v

图1 电气强度试验击穿



2 标准条款依据



GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》标准



15.1 器具外壳应按器具分类提供相应的防水等级。



按15.1.1的规定,并考虑15.1.2确定其是否合格,此时器具不连接电源。



然后,器具应立即经受16.3中电气强度试验,并且视检应表明在绝缘上没有能导致电气间隙和爬电距离降低到低于第29章中规定限值的水迹。



15.1.1 除分类为IPX0器具外,器具按下述规定经受GB 4208(备注:GB/T 4208)(IEC 60529)的试验。



15.1.2 通常在地面或桌面上使用的器具,要放置在一个无孔眼的水平支撑台上,支撑台面的直径为二倍摆管的半径减去15cm。



对IPX4类器具,器具的水平中心线要与摆管的转动轴心线一致。但是,对通常在地面上或桌面上使用的器具,摆动范围限制在从垂直算起每侧各90°,持续时间为5min,支撑物放在摆管摆动轴心线的高度上。



3 试验过程

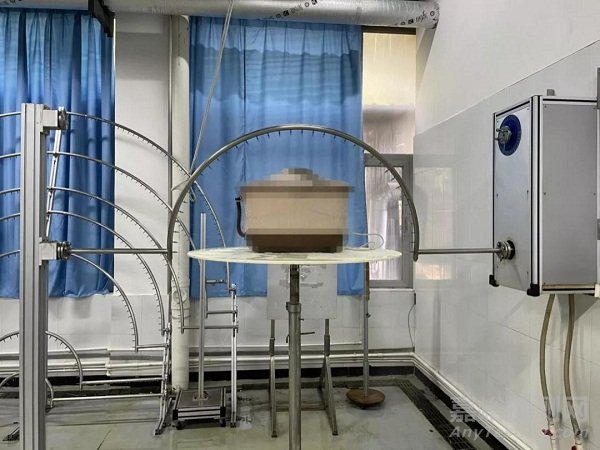

依据GB/T 4208-2017标准第14.2.4条款要求,进行第二位特征数字为4的摆管试验,喷水孔布满于摆管半圆180°内,摆管沿垂线两边各摆动90°。每次摆动(2×180°)约需6s,试验进行5min。被试外壳的支撑物不开孔,见图2。



吧

图2 IPX4试验过程



4 案例分析

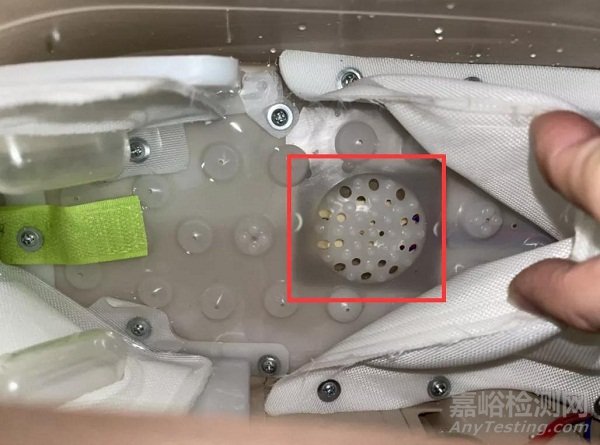

IPX4试验后,开启器具外壳后发现有水积聚在样品的足部按摩区域无法有效排走,导致积水浸泡了足部按摩区下的LED灯光电路板,见图3、图4,使得LED灯光电路板的电极与足部按摩区易触及表面处于导通,形成回路。



吧

图3

吧

图4 LED灯光电路板积水

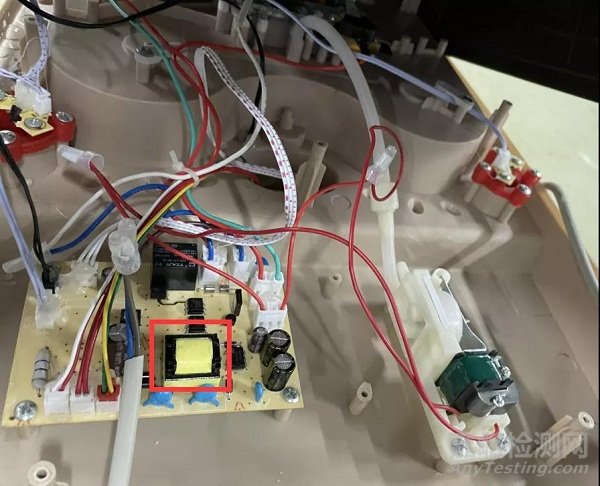

通过内部结构线路排查,发现这一部分的线路电压为5V,属于安全特低电压,由主电路板的安全隔离变压器输出过来,见图5。防水试验前耐压测试此部位未击穿,而进水后此部位的耐压试验不合格,因此根据标准分析以及试验结果:实际原因为主电路板变压器的输入与输出之间没有达到安全隔离的加强绝缘要求。



 c

图5 主电路板上变压器



5 整改建议



01 更换该样品的主电路板上安全隔离变压器,LED灯光电路板上触头处灌胶密封,足部按摩区域增加有效的排水措施。

02 该款产品标准GB 4706.10-2008中尚未强制性要求IP等级,可更改铭牌标识,取消IP防水等级说明。
