1.失效现象：

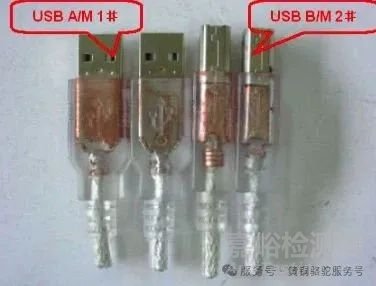

样品为4PCS USB壳，外观照片见图1，样品提供方反映这些USB金属壳表面生锈，需分析USB铁壳生锈的原因。

图1 样品外观照片

2.分析过程

2.1外观检查

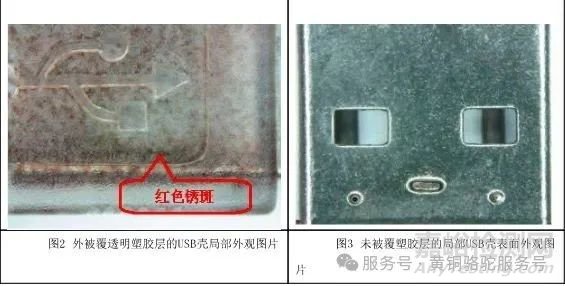

目测USB壳外观，发现外被覆有透明塑胶层的USB金属壳表面呈现红色锈斑（见图2），而暴露在外面的未被覆透明塑胶层的USB表面则较清洁，呈现金属光泽（见图3）。

2.2 SEM观察和ESD分析

分别对USB壳锈蚀部位（壳体及尾部）及正常USB壳表面进行SEM&ESD分析，结果显示，USB壳锈蚀部位均检出碳（C）氧（O）铁（Fe）镍（Ni）元素及高含量的强腐蚀性的硫（S）氯（Cl）元素，同时还检出较高含量的锡（Sn）元素；正常USB壳表面仅检出铁（Fe）镍（Ni）元素。

2.3红外光谱分析（FT-IR）

按GB/T 6040-2002的方法，取适量USB壳外被覆塑胶，将其置于红外显微镜下进行红外光谱分析，检测结果显示USB壳外被覆塑胶材质为聚氯乙烯（PVC）。

3分析结论

1）USB壳在氯（Cl）硫（S）锡（Sn）元素 氧（O2）及水（H2O）等的作用下发生腐蚀，同时USB壳的表面镀层存在针孔 裂纹等缺陷也会加速USB壳的腐蚀。

2）腐蚀性的氯（Cl）硫（S）元素及杂质锡（Sn）元素可能来源于USB产品生产工艺中的过程污染，其中氯（Cl）元素也有可能来源于其外被覆PVC塑胶层的降解。
