加振机安装时的注意事项

嘉峪检测网        2023-05-26 12:35

加振机不同安装需要注意事项也不同,但有以下几个基本事项是相通的,购入设备时需要和厂家事先讨论,可起到事半功倍的作用。

1、安装环境要求

环境温度是否在0-40℃以内。

避免多湿、多灰尘的场所。

尽量安装在建筑物的底层,避免2层以上安装,以免建筑物共振引起不必要的损失。

搬入设备前,确认设备外形尺寸、重量等因素,搬入路径上没有障碍物,最好找专业的搬运公司对应。

2、设备安置

冷却风机(或热交换器)安置在离振动台较远(5m以上)的地方,可适当控制冷却风机的噪音。

振动台和功放之间的距离控制在5m以内。太远的话,电线上会产生电压降(约1000Hz以上振动时),导致加振机的最大额定式样受到限制。特别是水冷式加振机电压降尤其明显,需要注意。三综合设备的话,恒温恒湿箱和振动台的距离也不要太远,控制在10m以内。

振动台尽量设置在做好地基的地坑里,操作安全性上面会得到提高。

地面水平度控制在±2mm/m以内。

有噪音对策的话,需要准备好防音室等。

3、试验室要求

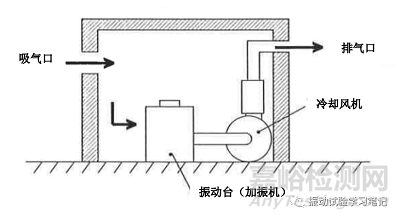

冷却风机室内设置场合,需要准备排风管,将冷却风机产生的热气排去屋外。室内排风的话,会导致室内温度上升,缩短加振机使用寿命。

试验室要求配置吸气口,无吸气口的话,会导致振动台内部冷却不良,且试验室门等因为空气压力问题打不开或者急速关闭等,需要注意。

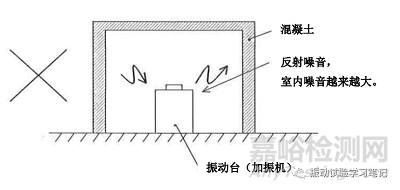

试验室的墙壁尽可能进行防噪音处理,可在墙壁上贴上吸音材料。尤其是狭窄房间,墙壁是混凝土的场合,混凝土墙壁会反射声波,导致室内噪音越来越大。

试验室内尽可能准备吊车或行车。30kg以上的试验体或夹具禁止手工搬运安装。

4、电源设施要求

电柜内需配备电源总开关,水冷台的话要求是带有漏电保护的电源开关。

要有单独接地线,接地电阻100欧姆以下。

5、振动台放置要求

一般振动台本体带有空气弹簧防振,通常振动台下面垫上橡胶块,然后放置振动台即可。

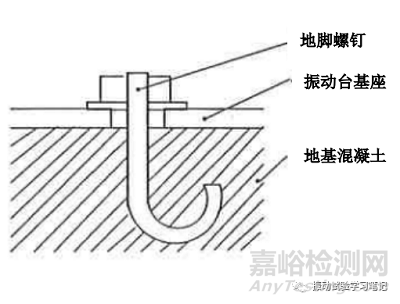

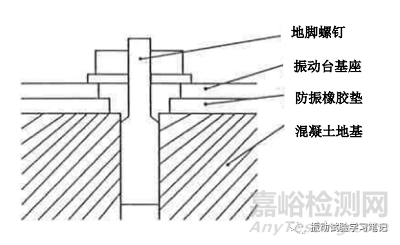

大位移大加速度加振场合,振动台会随着振动的反作用力慢慢上跳而偏移,所以建议使用地脚螺钉固定振动台。


有做地基的话,建议做地基的时候,按照振动台基座固定尺寸事先埋设螺钉。


6、大型水冷台设置要求

需要准备冷却水塔或冷水机。

冷却水管需要事先排布。

热交换器中的水泵噪音在80dB左右,建议不要将其设置在试验室内。

冷却塔内或冷水机内使用干净水。使用不干净或不符合要求的水,将导致热交换器内水管水垢堆积,造成严重堵塞,严重情况下,冷却效果不佳,动圈烧毁。

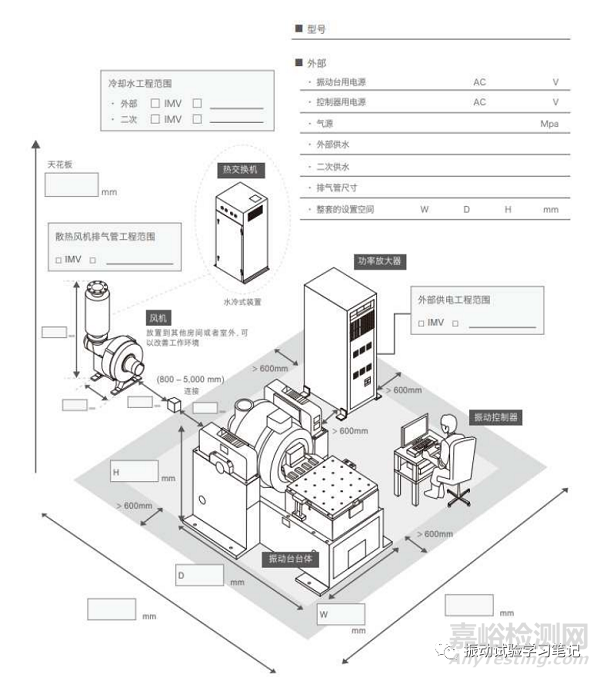

最后附上IMV公司和客户讨论安装设置用的插图,供大家参考。
