采用 GTEM(吉赫兹横电磁波)进行电磁兼容性测试是近年来国际电磁兼容领域发展的一项新的测量技术。由于 GTEM 的宽频带特性(从直流到微波),低造价(只相当电波暗室造价的百分之几),既可用于电磁辐射敏感度试验(EMS 试验。有时也称抗扰度试验),又可用于电磁辐射试验(EMI试验)而且所用仪器(相对在电波暗 室中做试验来说)有配置简单,成本便宜和可用于快速和自动测试的特点,所以越来 越受到国际和国内有关人士的重视。其中尤以对待小设备的测试,GTEM 小室的测量 方案是性能价格比最佳的测试方案。



需要重点指出的是:目前 IEC61000-4-3 标准中已在附录中取消GTEM 室的内容, 转而通过单列 IEC61000-4-20 标准重新描述GTEM 小室技术,目前在电表标准中引用的为IEC61000-4-3 标准,即意味着最终检测认定须在暗室内测试环境下评定,但GTEM 室在射频辐射抗扰度测试项目中对小体积设备测试的应用测试结果的一致性已 为很多检测机构认同,加之其拥有暗室测量系统无法比拟的高性价比,使更多企业能够进行这项试验,所以目前还是许多企业进行射频辐射抗扰度测试的首选方案。

国际电磁兼容测试信技术:GTEM吉赫兹横电磁波介绍



试验目的

为评价电气和电子设备的抗射频辐射电子磁场干扰的能力建立一个共同的依据。

随着技术的发展,电磁环境的恶化,测试频率已从早期的 27~500MHz 扩展到今天的80~1000MHz。其中高频段的扩展与移动电话的普遍使用有关。如它的工作频率已扩展到900 MHz(甚至更高)。对 80 MHz 的下部分将由 GB/T17626.6-1998(对应的国际标准为 IEC61000-4-6:1995)以传导的方式进行补充。

GTEM 室常用试验仪器 信号发生器(注意其带宽,要求调幅功能,能自动扫描,在扫描点上的留驻时间可控, 信号输出幅度可控);功率放大器(注意其带宽,另外最大输出功率应与试验的场强相匹配);天线(辐射天线)场强测试探头;场强测试与记录设备。为完成自动测量,还要增加计算机相应的控制软件。

国际电磁兼容测试信技术:GTEM吉赫兹横电磁波介绍

试验的严酷度等级 分三级:

1 级 1V/m

2 级 3V/m

3 级 10V/m

其中:1 级为  低辐射环境,如离电台电视台 1km 以上附近只有小功率移动电话在使用。2 级为中等辐射环境,如不在近于 1m 处使用小功率移动电话,是典型的  商业环境。3 级是较为严酷的辐射环境,如在 1m 左右处使用移动电话;或附近有大功率发射机在工作,为典型的工业环境。

GTEM 小室

GTEM 小室是在横电磁波室(TEM 室)的基础上发展起来一种新型电磁兼容测试设备。

后者本身具有结构封闭,不向外辐射电磁能量,不影响操作人员健康和不干扰其它仪器的工作;由于结构封闭的特点,亦不受外界环境及干扰的影响;工作频率较宽,可从 DC~1000MHz,甚至更高;场强范围大,从强场(如 300V/m)至弱场(如10μV/m)均可测试,且场值控制容易。

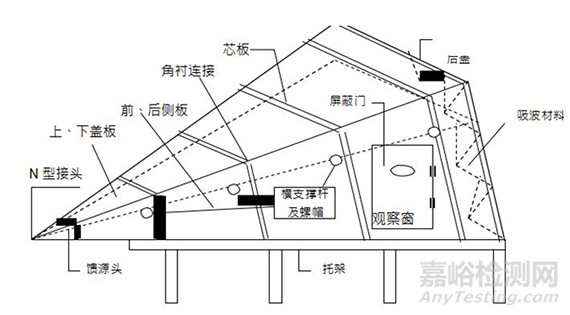

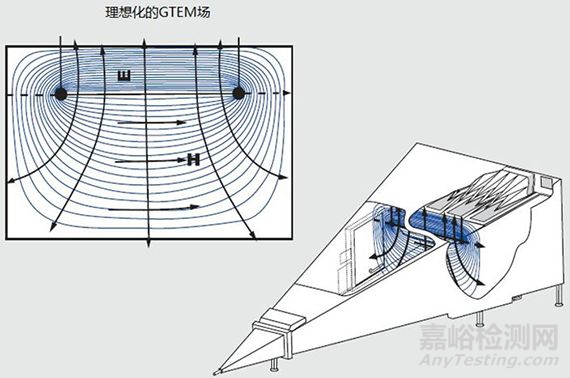

吉赫芝横电磁波的结构如图 1 所示。

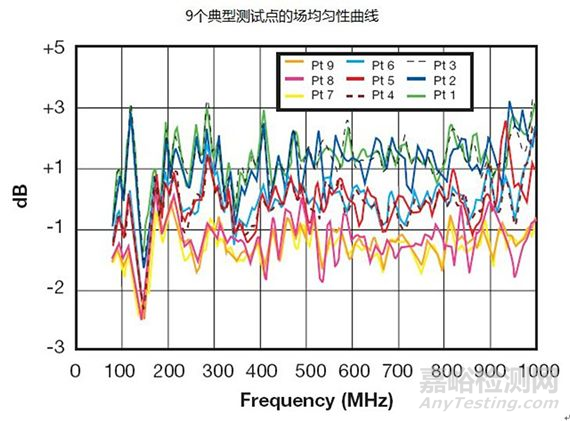

国际电磁兼容测试信技术:GTEM吉赫兹横电磁波介绍



E:电磁场强度的垂直分量

Po:馈至赫芝横电磁波室的射频功率

Rc: 吉赫芝横电磁波室的特性阻抗

D:芯板与上下板之间的垂直距离

从式中可见较小赫芝横电磁波室的芯板与上、下底板间的尺寸,可获得较大的场强值。

用 GTEM 小室构成辐射敏感度(抗扰度)测试系统。

用 GTEM 小室构成的辐射敏感度(抗扰度)测试系统主要由信号源、功率放大器、场强监视器、计算机及软件和 GTEM 小室组成。
