今天我们再次分享一个关于VHF频段CISPR 25 CLASS 3 基准超标整改的案例

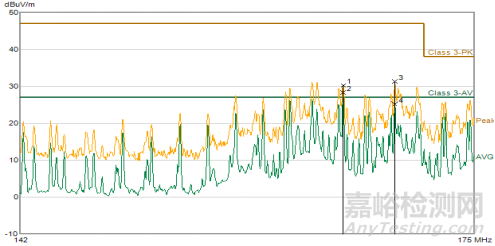

164.75MHz 限值要求：27dB以下  实测数值：28.35dB  超出限值 1.35dB

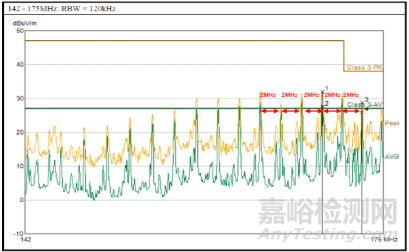

根据实际测试结果可以看出，虽然超标限值的频点只有164.75MHz,但是整个结果看似是伴有相关间隔规律性的noise发生，通过上图测算我们发现了2.2MHz间隔频率发生noise的现象。

接下来要做的就是去寻找noise源头，根据之前我们做成的倍频表，立刻锁定了涉及到2.2MHz相关器件和信号，内容如下。

a.DCDC 电源转换芯片工作频率 2.2MHz (主机侧)

b.背光驱动电源芯片的开关频率为2.2MHz(DISPLAY侧)

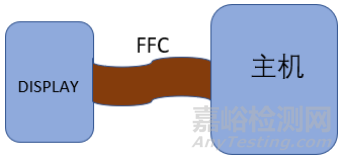

 备注：产品构成图如下

到底是主机侧干扰还是DISPLAY的干扰引起的呢，为了调查清楚，我们采用外置电源给DISPLAY单独进行供电(主机不供电)，又重新对VHF频段进行了测试，结果如下。

      由此可以判断出2.2MHz对外的辐射的noise主要是来源于背光驱动电源芯片的开关频率引起的noise，接下来我们就要看看我们的回路和基板设计是否是合理。

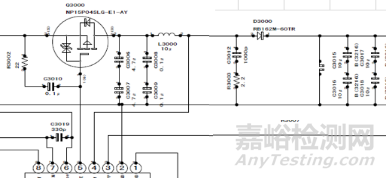

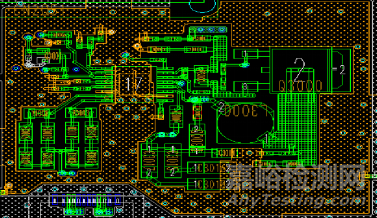

       如上图所示，我们的回路和基板都是按照设计基准进行设计的，那么是不是我们的吸收回路参数设计的有问题呢？

     吸收回路的基本工作原理是利用电感电流不能突变的特性抑制器件的电流上升率，利用电容电压不能突变的特性抑制器件的电压上升率。我们其实就是在MOSFET管后利用了缓冲电路。其中L的串联,以抑制导通时的电流上升率dI/dt,电容和电阻组成关断吸收电路，抑制当场效应管关断时端电压的上升率dV/dt，其中电阻R为电容C提供了放电通路。言归正传，那我们的参数设计的是否合理呢。

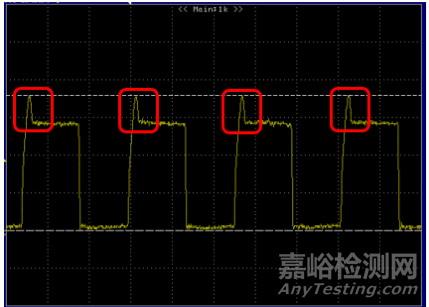

     我们通过示波器对SW的输出端进行了测试，确实有很高的振铃影响(overshot)

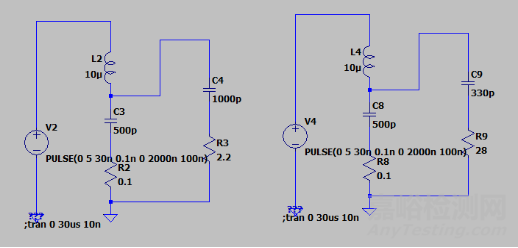

     经过多次的仿真实验我们将参数进行了如下调整

    C3012  1000p⇒330p    R3002 2.2Ω⇒28Ω

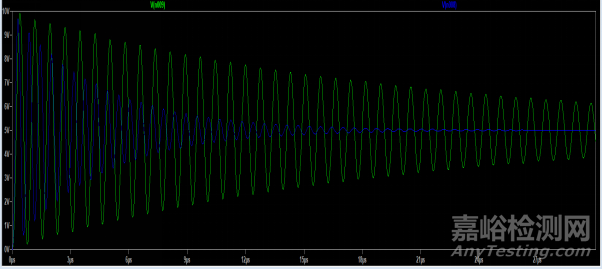

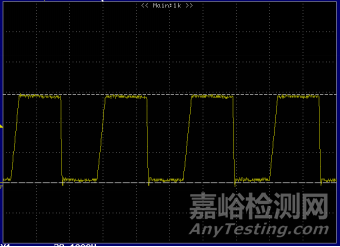

    从仿真结果上看有了比较明显的改善，我们通过手动改造后再次通过示波器进行了波形确认。波形不再出现振铃现象，得到了明显改善。

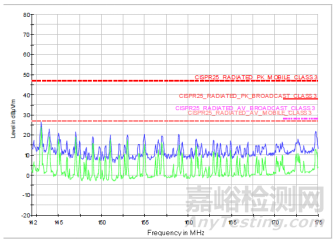

      那么EMC测试的结果如何呢？下图所示得到了明显的改善，而且余量也比较大。

       作为副作用检证，我们还进行了突入电流/端子出力/位相等检证，均满足规格要求。
