一、医用洁净工作台的结构与工作原理



1.医用洁净工作台的结构



医用洁净工作台是一种箱式局部空气净化设备，通常包括箱体、工作区台面、风机、预过滤器、高效空气过滤器、照明、风速显示等运行参数监测和报警系统以及电气控制系统组成。也可包括玻璃窗操作口（如适用）、紫外灯（如适用）、集液槽（如适用）、排风过滤装置和操作口气幕隔离保护装置（如适用）等。



目前医用洁净工作台通常分为水平流洁净工作台、垂直流洁净工作台和设有排风过滤装置及操作口气幕隔离保护装置的生物洁净工作台三大类。



2.医用洁净工作台的工作原理



室内空气经预过滤器过滤，由风机将其压入静压箱，再经高效空气过滤器过滤后从出风面吹出形成单向流的洁净气流。洁净气流以均匀的断面风速流经工作区域，从而形成高洁净度的工作环境。在工作状态下，能始终保持工作区内的风速、空气洁净度、噪声、振动和照明等性能满足规定的要求。生物洁净工作台在此基础上将排出空气经高效空气过滤器过滤后排放以防止污染实验室，并在操作口设有气幕隔离保护以防止工作区内气流外逸影响操作者。



水平流医用洁净工作台：洁净气流由方向单一、流线平行并且速度均匀稳定的水平流流过有效空间的医用洁净工作台。



垂直流医用洁净工作台：洁净气流由方向单一、流线平行并且速度均匀稳定的垂直流流过有效空间的医用洁净工作台。



生物洁净工作台：洁净气流由方向单一、流线平行并且速度均匀稳定的垂直流流过有效空间，排风经高效过滤器过滤后排放且操作口具有气幕隔离保护装置的洁净工作台。

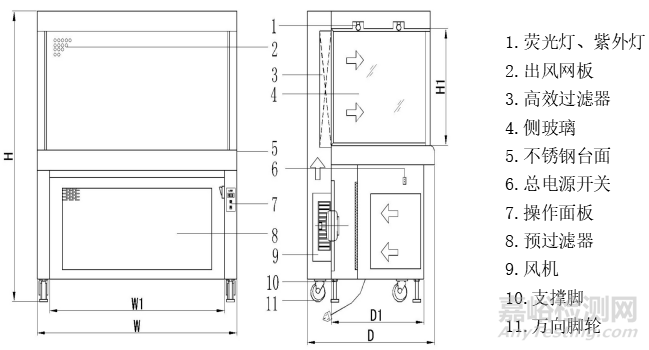

图1.水平流医用洁净工作台结构原理图

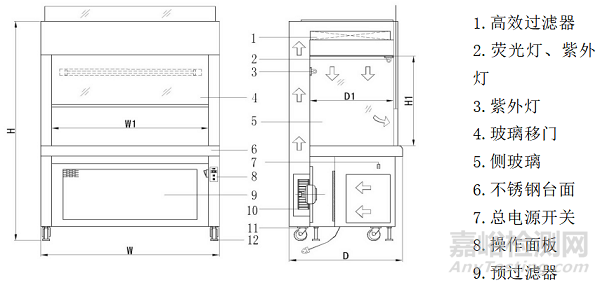

图2.垂直流医用洁净工作台结构原理图

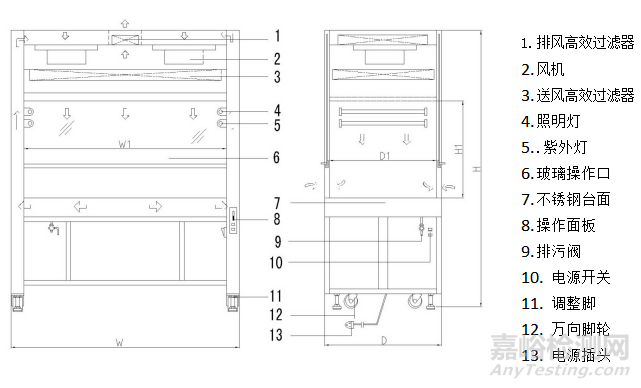

图3.生物洁净工作台结构原理图



二、医用洁净工作台的研发实验要求



1.产品性能研究



1.1 应包含该产品整机的性能



应当进行产品性能研究以及产品技术要求的研究和编制说明，包括功能性、安全性指标（如电气安全与电磁兼容、辐射安全）以及与质量控制相关的其他指标的确定依据，所采用的标准或方法、采用的原因及理论基础。

性能指标的确定优先采用相应产品的现行国家标准及行业标准。医用洁净工作台应参照YY/T 1539—2017《医用洁净工作台》标准的要求。对于引用的行业标准中的不适用项，需要给出不适用的理由。



1.2 应给出对产品技术要求和技术说明书中声称的主要功能、性能指标、使用条件等方面的考虑和验证，包括高效空气过滤器寿命终止时提示的原理（如适用）、风速显示传感器的位置及确定位置采用的算法等。



1.3 电气安全应说明以下问题：产品的安全特性描述；设计开发过程中，在电气安全方面的考虑和验证。



1.4 EMC检测应说明注册单元内多型号的检品典型性的选择依据。



2.产品使用期限和包装研究



产品使用期限的确认应给出产品使用期限的验证报告。应重点考虑元器件本身的老化、使用环境如温湿度等的影响。另外，医用洁净工作台核心部件高效空气过滤器属于耗材，应明确何种情况下需更换，并出具验证资料。风机属于易损件，应给出使用期限验证资料。紫外灯应出具使用期限验证资料。



对于包装及包装完整性：应给出在宣称的使用寿命内以及运输储存条件下保持包装完整性的依据。若注册申请人通过试验验证运输储存条件下的包装完整性，应出具试验方案、试验过程图片、试验报告等详细资料。



3.消毒工艺研究



根据产品的特点、使用方式及材料特性确定何种情形下需要消毒并推荐适当的消毒工艺（消毒剂与方法），并给出消毒方法确定的依据，给出消毒对产品耐受性影响的研究资料。



4.软件研究



除某些特殊情况外，医用洁净工作台产品通常都含有嵌入式的软件组件。对于设备的软件，应按照《医疗器械软件注册技术审查指导原则》（国家食品药品监督管理总局通告2015年第50号）的要求，出具一份产品软件的描述文档。



5.主要性能指标



5.1.外观、材料与结构



5.1.1 外观

（1）箱体表面无明显划伤、锈斑、压痕，表面光洁，外形平整规矩，密封处应严密可靠。

（2）说明功能的文字及图形符号标志应正确、清晰、端正、牢固。

（3）焊接应牢固，焊接表面应光滑。



5.1.2 材料

（1）所有箱体和装饰材料应能耐正常的磨损，能经受气体、液体、清洁剂、消毒剂及去污操作等的腐蚀。材料结构稳定，有足够的强度，具有防火耐潮能力。

（2）洁净台所用的工作区台面和集液槽（如果有）应使用不低于300系列不锈钢的材料制作。

（3）洁净台所用的玻璃应使用光学透视清晰、清洁和消毒时不对其产生负面影响的安全玻璃制成，其厚度应不小于4.8mm。

（4）高效过滤器以及外框应能满足正常使用条件下的温度、湿度、耐腐蚀性和机械强度的要求，滤材不能为纸质材料。滤材中可能释放的物质应不对人员、环境和设备产生不利影响。外框使用有一定刚度、强度的金属材料制作。



5.1.3 结构



（1）箱体



1）洁净台的箱体应有足够的强度和刚度，拼接处须作密封处理。箱体的玻璃与金属连接处也须作密封处理。

2）洁净台裸露工作区内壁板表面应光滑，内表面的拼接处须作密封处理。

3）工作区内部如安装气阀、水阀，气阀及水阀与管道间须作密封处理。

4）工作区内部如安装电源插座，应有防溅罩，材料应能阻燃及耐腐蚀。

5）洁净台的底部距地面应保留一定的空间利于清洁。

6）风机/电机维护和高效过滤器的拆装、更换应方便操作。进入工作区的线路口要被密封，所有的插座需配备电路过载保护。在用简单工具可以打开的盖板内的压力通风系统外区域，需贴上一张全部电路组件的接线图，还需给出关于起始电流、运行功率和电路要求的安装说明。



（2）玻璃窗操作口（如适用）



洁净台生产厂商要求玻璃窗操作口最低及最高开启高度。玻璃窗开启与关闭应轻便，在行程范围内的任何位置不产生卡死现象，不应有明显的左右或前后晃动现象，滑动应顺畅。滑动玻璃窗的构造应保证悬挂系统出故障时不能脱落而给操作者带来危险。



（3）工作区台面



洁净台工作区台面应有足够的强度和刚度，暴露在工作区内的台面上不应有坚固螺钉，可拆卸的台面或格栅应能满足徒手操作的需要。在工作区台面下具有进风功能的洁净台，其台面结构可采用上、下双层结构，工作区台面可有格栅、孔板。



（4）支撑脚及脚轮

应有足够的刚度，无裸露的螺纹。应能调节洁净台的水平度和保持洁净台稳定。



（5）集液槽（如适用）

洁净台的集液槽用于收集工作区泼溅液体，应封闭；底部应设排污阀。



（6）高效过滤器

1）高效过滤器安装位置应能确保对过滤器及其框架的连接处进行完整性检测。

2）当工作区安装一个以上高效过滤器时，每个过滤器之间应设计导流或减少涡流的装置。



（7）电机

洁净台使用的电机应：

有热保护装置，并能在1.15倍额定电压值的条件下稳定工作；

可以调速且控制稳定。调速器允许的调速范围应是达到适当的气流平衡所需的调速范围。



（8）采样口

洁净台应预留高效过滤器上游气溶胶浓度测试的采样口。



（9）玻璃窗操作口报警系统

带有玻璃窗的洁净台，其玻璃窗开启高度超过或低于生产厂商规定的高度时，声音报警器应报警；当开启高度回到生产厂商规定的高度时，声音报警应自动解除。



（10）风速显示

洁净台须显示实时气流流速，气流流速显示分辨率至少为0.01m/s。



（11）可清洁性

暴露的内表面以及其他易遭到溅出液或溢出液污染的内表面，应容易清洁。



5.2.性能



5.2.1高效过滤器完整性

（1）洁净台工作区高效过滤器及其框架的连接处在任何点的漏过率应不超过0.01%。

（2）排风高效过滤器及其框架的连接处在任何点的漏过率应不超过0.01%。



5.2.2噪声

洁净台在生产厂商设置的有效流速范围内，噪声应不超过65dB（A）。



5.2.3照度

（1）洁净台在生产厂商设置的有效流速范围内，平均照度应不小于300lx。

（2）洁净台照明灯及其配件的安装位置应不干扰气流的流动。



5.2.4振动

洁净台生产厂商设置的有效流速范围内，频率10Hz和10kHz之间的净振动振幅应不超过5μm（rms）。



5.2.5产品保护（沉降菌）

正常运行洁净台30min，培养皿上的平均菌落数应不超过0.5CFU。



5.2.6气流流速



（1）洁净台工作区平均气流流速应在0.20m/s～0.5m/s范围内。

（2）最低平均气流流速应在生产厂商设置的最低气流流速的±0.02m/s之间；最高平均气流流速应在生产厂商设置的最高气流流速的±0.02m/s之间。对后续生产的洁净台，最低平均气流流速应在生产厂商设置的最低气流流速的±0.03m/s之间；最高平均气流流速应在生产厂商设置的最高气流流速的±0.03m/s之间。

（3）各测点实测值与平均流速相差均应不超过±20%或±0.08m/s（取较大值）。



5.2.7气流模式



（1）垂直流医用洁净工作台

垂直流医用洁净工作台工作区内的气流应向下，应不产生旋涡和回流，且无死点。



（2）水平流医用洁净工作台

水平流医用洁净工作台工作区内的气流应向外，应不产生旋涡和回流，且无死点。



（3）生物洁净工作台

生物洁净工作台工作区内的气流应向下，应不产生旋涡和回流，且无死点；当气流接近于台面或接触台面时气流被吸风格栅吸入，不应逸出洁净台外。

（注：可用超声波气雾发生器或烟雾发生器观察气流形态进行检测，具体试验方法可参照条款2.7.1、2.7.2相应的试验方法进行。）



5.2.8洁净度

洁净台工作区≥0.5μm尘埃粒子数应≤3520个/m3，≥5μm尘埃粒子数应≤29个/m3。（即ISO 5或FED 209E 100级）



5.2.9稳定性

（1）箱体抗翻倒

洁净台侧向倾斜100时，洁净台不会倾倒。

（2）工作台面抗变形

在洁净台工作台面中心加载23kg后卸载，工作台面不得产生永久变形。



5.2.10温升

洁净台照明和风机工作且持续运行4小时后，工作区中心的温度应不高于洁净台外环境温度8℃。



5.2.11紫外灯（如适用）

（1）紫外灯应固定在洁净台箱体内。

（2）洁净台安装连锁装置保证玻璃窗完全关闭后紫外灯方可运行，玻璃窗打开时紫外灯关闭。

（3）洁净台正面固定标签清晰显示：危险 当紫外灯运行时注意保护眼睛。

（4）当洁净台工作区装有紫外灯时，应有措施保证照明灯与紫外灯不能同时启用。

（5）紫外灯及其配件的安装位置应不干扰气流的流动。

（6）洁净台安装紫外灯，波长254nm紫外线辐射在工作区内表面，辐射强度不低于400mW/m2。

（7）洁净台应设置紫外灯延时开启系统，水平流洁净台需加紫外灯防护罩。



5.2.12应体现说明书中明确的功能，如高效空气过滤器寿命终止时有提示功能等。



5.3.安全要求

应符合GB 4793.1—2007《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》的要求。



5.4.电磁兼容性

应符合GB/T 18268.1—2010《测量、控制和实验室用的电气设备 电磁兼容性要求 第1部分：通用要求》的要求。



5.5.环境试验

应至少按照GB/T 14710—2009《医用电器环境要求及试验方法》中气候环境Ⅰ组、机械环境Ⅰ组进行，以及注册申请人所规定的项目进行。



三、相关标准



表1. 相关产品标准



标准编号	标准名称
GB 4793.1—2007	测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 191—2008	包装储运图示标
GB/T 9969—2008	工业产品使用说明书 总则
GB/T 14710—2009	医用电器环境要求及试验方法
GB/T 18268.1—2010	测量、控制和实验室用的电气设备 电磁兼容性要求 第1部分：通用要求
YY/T 0316—2016	医疗器械 风险管理对医疗器械的应用
YY/T 1539—2017	医用洁净工作台
YY/T 0466.1—2016	医疗器械 用于医疗器械标签、标记和提供信息和符号 第1部分：通用要求



四、主要风险



医用洁净工作台风险分析应参考YY/T 0316—2016《医疗器械 风险管理对医疗器械的应用》行业标准相关要求。



表2. 初始事件和环境示例

	通用类别	初始事件和环境示例
	不完整的要求	性能不符合要求； 说明书未对设备及附件维护保养的方式、方法、频次进行说明。
	制造过程	控制程序及生产工艺、作业指导书修改未经验证，导致产品质量不稳定； 生产过程关键工序控制点未进行监测，导致产品不符合要求等； 外购、外协件供方选择不当，外购、外协件未进行有效进货检验，导致不合格外购、外协件投入生产等。
	运输和贮藏	产品防护不当导致设备运输过程中损坏等； 在超出设备规定的贮藏环境（温度、湿度、压力）贮藏设备，导致设备不能正常工作等。
	环境因素	温度、湿度、海拔、场所清洁程度如超出给定范围后可能造成运行不正常； 风扇、空调出风口过近的干扰，导致设备运行不稳定； 强酸强碱等腐蚀性物品、气体等导致损害等； 抗电磁干扰能力差，特定环境设备工作不正常等； 设备的供电电压不稳定，导致设备不能正常工作或损坏等。
	擦拭和清洁	使用者未按要求进行维护、擦拭和清洁。
	人为因素	设计缺陷引发的使用错误； 设计变更未有效执行； 易混淆的或缺少使用说明书： —图示符号说明不规范； —操作使用方法不清楚； —技术说明不清楚； —重要的警告性说明或注意事项不明确； —不适当的操作说明等； 不正确的测量和计量。
失效模式		由于无器件、核心部件老化而导致功能退化失效。





表3. 危害分类、危害形成的因素、可能的后果之间的关系

危害分类		危害形成的因素	可能的后果
电磁 能量	医用洁净工作台受到电磁干扰	未规定医用洁净工作台的使用环境要求；可能共同使用的设备（移动电话、离心机、高频设备、微波设备等）对医用洁净工作台的电磁干扰；静电放电对医用洁净工作台产生的干扰；产品设计时屏蔽、滤波及接地技术不完善；设备内部信号线与电源线相互干扰。	受到影响无法正常运行
	医用洁净工作台对外界的电磁辐射干扰	医用洁净工作台产生的电磁场对可能共同使用的设备的影响；产品设计时电磁屏蔽设计不充分。	影响其他电气设备运行
	漏电	受潮防护能力不足。	操作者触电
	电击	可触及金属部分、外壳、应用部分等与带电部分隔离/保护不够，电介质强度不够；设备插头剩余电压过高。	操作者被电击
机械能	玻璃破碎	受到强烈的外力撞击或操作不当。	玻璃碎屑伤害操作者；设备受损无法正常运行造成实验失败、样品失效
生物学	工作区内污染	作业前、作业完成后未经清洁和消毒或清洁和消毒不彻底；有生物危害的物品及其他有毒有害物品在操作时产生的危害未进行警告。	危害操作者
化学	污染样品	未按要求在使用前后清洗、消毒；使用的清洁剂、消毒剂残留。	实验失败
环境	风扇、空调出风口过近的干扰	未规定风口与设备放置间的距离。	引起设备运行不稳定
	环境清洁程度的干扰	未规定使用环境洁净度。	影响设备使用寿命
操作 使用	产品不能正常运行或产品寿命降低	操作人员未按规定接受操作与维护的培训；使用者未按说明书要求操作；未按使用说明书中的要求进行定期维护；超出注册申请人规定的寿命期限使用；在注册申请人规定的使用环境条件外使用产品，可能造成运行不正常；在注册申请人规定的贮存环境条件外贮存产品。	实验失败
不完整的说明书	错误操作	未对错误操作进行说明。	运行不正常
	不正确的消毒方法	使用有腐蚀性的清洁剂、消毒剂。	产品部件腐蚀、防护性能降低
	器件老化、部件寿命降低	不正确的产品贮存条件。	运行不正常
	使用不符合要求的零部件	可能需要更换的零部件没有规格说明。	产品无法运行
	不适当的维护	未说明所需的维护方法。	产品寿命降低、运行不稳定
