羽绒纤维主要由绒子组成，其余包括绒丝、羽丝、毛片等。有研究表明，羽绒的钻绒性主要表现为绒丝和羽丝的钻出，占钻绒的92%，钻出的绒丝一部分为羽绒本身的组成成分；另一部分为绒子在摩擦、挤压碰撞等条件下，绒子上的单根绒丝断裂脱落形成绒丝。

此外，羽绒纤维是蛋白质纤维，极性较大，在摩擦过程中容易带电，相互排斥，形成蓬松性。故靠近面料两侧的羽绒均有贴近面料的倾向。同时，羽绒受到外力容易回弹，回弹过程中空气钻出面料，从而推动面料两侧的羽绒钻出。

钻绒的原因很复杂，总结起来有内因和外因两方面——

内因

由于羽绒是独特的树枝结构的蛋白质分子，容易摩擦带电，发生同性相斥从微孔或缝合处漏出，且羽绒的组成成分较多，羽丝和毛片末端较尖锐，也容易从织物中钻出。

外因

影响钻绒的外在因素包括织物的紧度、缝合条件、充绒方式。

1.织物的紧度是综合考虑纱线细度和密度两个因素，曹宗华等人通过试验表明织物紧度为影响钻绒性的显著因素。

2.缝合条件包括缝纫的针迹密度、缝纫针型号、缝纫线规格、线迹和缝型以及缝合层数。羽绒制品在缝制过程中会形成针眼，易造成羽绒钻出。

3.常见的充绒方式分为两种：先绗线后充绒和先充绒后绗线。羽绒制品通常有3种基础绗缝格式。横向绗缝，V型绗缝和格子绗缝。对于横向绗缝可以采取先绗线再充绒，主要可以避免因绗线工艺造成穿刺面料引起的钻绒。而V 型绗和格子绗缝很难实现先绗线再充绒，故建议先充绒后绗线。

羽绒通常被作为填充物来做成服装和寝具。目前国内常见的羽绒制品标准包括：

GB/T 14272—2011《羽绒服装》

FZ/T 73053—2015 《针织羽绒服装》

QB/T 1193— 2012《羽绒羽毛被》

QB/T 1194—2012《羽绒羽毛床垫》

QB/T 1195—2012《羽绒羽毛睡袋》

QB/T 1196—2012《羽绒羽毛枕、垫》

FZ/T 81005—2017《绗缝制品》等。

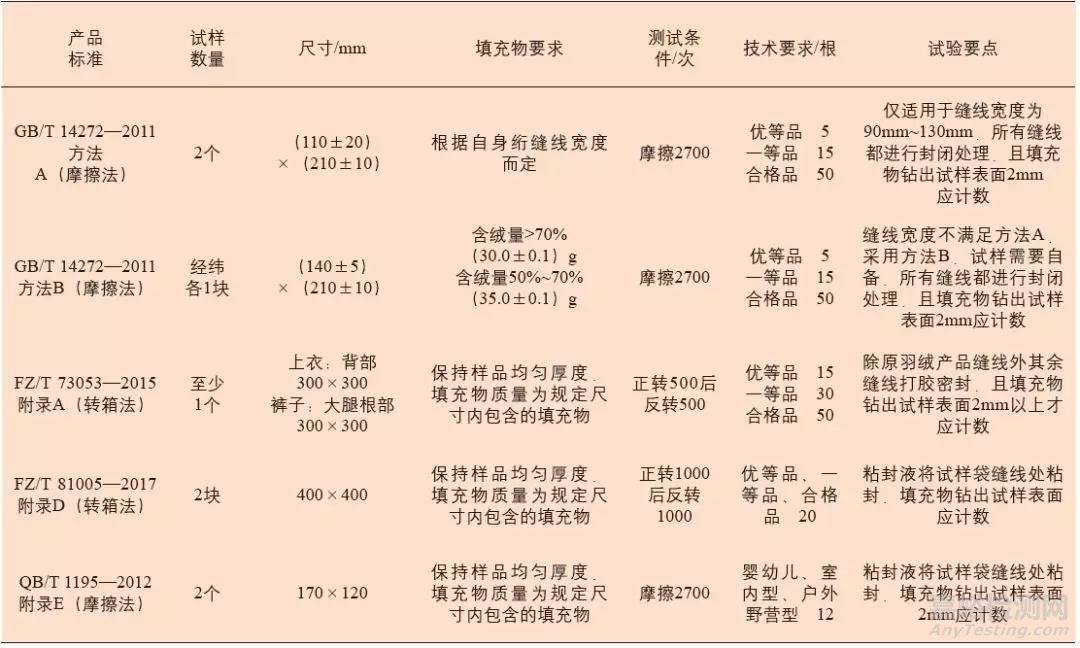

各项产品标准对防钻绒性能的测试要求如下表所示：

其中QB/T 1193、QB/T 1194、QB/T 1196、FZ/T 81005对于防钻绒性的测试方法和技术要求相同。

从表中可以看出，常见羽绒制品的钻绒性能测试方法有摩擦法和转箱法。考核原理是通过缝制一定规格的试样袋模拟在实际使用过程中受到的摩擦、挤压、揉搓等作用，通过计数填充物钻出织物表面的根数来评价钻绒性能。

除GB/T 14272标准B法外，其余测试方法均是在成品上裁取一定规格试样袋缝合进行测试，试样袋羽绒需要填充均匀，试验前设备和试样袋表面清理干净。

• 模拟作用力不同。摩擦法主要是面料与面料、面料与羽绒之间的摩擦、挤揉作用力；转箱法主要是面料与面料、面料与橡胶球、面料与羽绒之间的混合撞击、挤压作用力。

• 钻绒统计方式不同。除FZ/T 81005转箱法不考虑填充物钻出试样表面的长短程度，只要钻出布面即为1根， 而表1中其余产品标准要求填充物钻出试样表面2mm才计数。大于2mm的描述在实际操作更有可行性。

• 钻出羽绒的收集方式不同。摩擦法由于采用密封的塑料袋，羽绒损耗少，结果准确。而转箱法为透明的有机玻璃箱体，且箱体较大，钻出的羽绒收集较困难，容易损耗，影响试验结果。

• 试样袋缝合线处理方式不同。FZ/T 73053标准中明确要求自身缝合线不做封闭处理，而GB/T14272中要求对所有缝合线封闭处理。其余标准对缝合线说明不明确。

• 技术要求不同。家纺类羽绒制品不论等级或使用类型均采用相同考核要求，相比较而言，针织羽绒服的优等品和一等品的防钻绒考核要求低于机织羽绒服。因为在一般情况下，针织面料的防钻绒性能比机织面料差。

• 填充羽绒质量不同。GB/T 14272中方法A与方法B均明确了试样袋的填充质量，其余标准应根 据自身羽绒填充厚度来确定。

机织羽绒服标准GB/T 14272的钻绒性能测试要求将全部绗缝线封闭处理，从而忽略了缝线处的钻绒，而许多情况下出现跑绒现象是缝线处钻绒厉害。建议对自身缝合线不做封闭处理。

方法A仅适用于缝线宽度为90mm~130mm，当不满足条件时采用方法B。轻薄款羽绒服已成为市场的主要潮流趋势，缝线宽度一般小于90mm，市场监督检测时往往不能提供相同的织物而无法考核这类羽绒服的防钻绒性能。建议对于低行距的羽绒服根据产品自身厚度确定填充物厚度，但应同时考虑到摩擦法钻绒试验仪中两块板的距离做相应调整，具体要求文章未做相应研究。

针织羽绒服标准FZ/T 73053试样袋的羽绒填充质量未做说明。建议增加钻绒试验预处理，即将试样拍打均匀，适当挤压空气，减少缝合时羽绒移动引起的填充物不匀。同时在正转完成计数后，将羽绒服重新放回的表述有欠妥当，建议修改为试样袋。

绗缝制品标准FZ/T 81005中将试样袋缝线处用粘封液粘封的表述比较含糊，缝线的封闭处理未指明是否对试样原有的缝线进行处理。建议对自身缝合线不做封闭处理。该标准中钻绒性能考核明确要求只考核羽绒羽毛制品，羽绒羽毛制品的定义为填充物成分为100%的羽绒或100%的羽毛。但钻绒性测试方法附录D中对于填充物的要求为本身填充物材料，可以是羽绒羽毛也可以是羽绒羽毛与其他类似材料的混合物。与标准羽绒羽毛制品定义相互矛盾，建议去掉填充物中的其他类似材料混合物的表述。同时在适用范围明确可以用于服装的绗缝制品，对于引用该标准的羽绒服钻绒性测试需要40cm的正方形试样2个，取样存在困难。建议标准增加对羽绒服钻绒性能测试方法，可以根据机织面料和针织面料引用相应的产品标准。

羽绒羽毛睡袋标准QB/T 1195中值得注意的是测试步骤按照GB/T 12705.1进行，但填充物质量不能根据GB/T 12705.1中要求，而应该根据产品自身厚度。
