本文主要分享继电器机械寿命和电气寿命的区别以及选型指南。
Part 1
一、技术需求最近在选择一款开关电路，要求开关次数5千万次，电压60V，电流120mA。

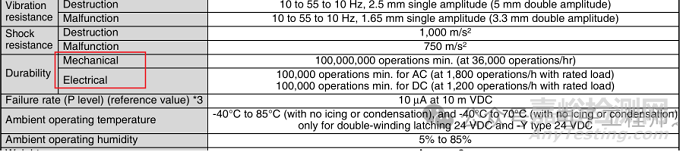

像这种开关电路，首先想到的是继电器，于是找了一款继电器，其中有关开关次数的指标如下：
上面如表中，有关继电器的开关寿命有两个指标，一个是机械寿命，一个是电气寿命。
其中机械寿命1亿次，按照这个次数来选，可定可以满足我的需求。但是电气寿命只有10万次，差了1000倍，这个次数明显又不符合我的需求，那我到底能不能选它呢？
Part 2
二、机械寿命和电气寿命的定义
1. 什么是机械寿命？
定义：机械寿命指继电器在不施加任何电气负载的情况下，纯机械部件的耐久性。
它包括继电器内部的弹簧、触点臂、开关机构等物理部件的磨损、疲劳或卡滞失效，不考虑电气因素（如电流通过时产生的火花或热应力）。
测试条件：无任何负载，每小时开关36000次。这是基于纯机械动作的测试条件，假设继电器的线圈被驱动，但没有电流通过触点。
优点：值很高（1亿次），适合频繁操作的轻载应用。
缺点：它忽略了真实电路中的负载影响，实际应用中如果忽略电气寿命，可能导致早期失效。
机械寿命是一个理想值，主要用于评估继电器物理结构的可靠性。
在高频率开关场景下（如每秒几十次操作），如果负载很小或无负载（例如信号切换），机械寿命可以保证继电器长期不损坏。
为什么次数会达到惊人的1亿次这么高？
因为没有负载，触点之间的摩擦和应力小，材料磨损慢。图表中的“Min.”表示最低保证值，实际产品可能更高。
2. 什么是电气寿命？
定义：电气寿命指继电器在带额定负载（如额定电流或电压）下开关时的耐久性。
它包括电气性能损耗，例如触点的电弧（开关瞬间产生的火花）、材料腐蚀、氧化或热应力导致的失效。电气寿命与负载类型（交流或直流）强相关。
测试条件：交流（AC）情况下每小时1,800次带额定负载（如0.5A/125VAC），直流（DC）情况下每小时1,200次带额定负载（如2A/30VDC）。
优点：反映实际情况，避免选择错误导致的过早故障。
缺点：值低（10万次），相比机械寿命大大减少。
图表区分了交流和直流，因为直流负载更容易产生持续电弧（火花熄灭难），导致寿命低于交流。
电气寿命更接近真实应用，因为它模拟继电器开关实际电路（如电机或LED灯）时的损耗。在负载下，电弧会烧蚀触点表面，增加电阻或造成粘连。
为什么交流的次数常常高于直流？
因为交流电流有零交叉点（电压过零时），电弧容易熄灭，减少对触点的损害。
而直流电弧无零交叉点，容易形成持续火花，造成更多材料损耗。
Part 3
三、机械寿命和电气寿命的主要不同

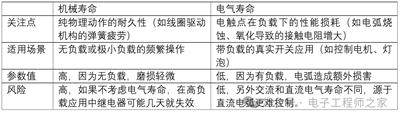

其主要不同如下表：
简单比喻：
1）机械寿命像测试一个开关按钮被按下多少次会卡住（没有连接电路）。
2）电气寿命像测试同一个开关按钮实际控制电路时的寿命（有电流通过会产生火花）。
Part 4
四、寿命选择指南
始终要根据应用场景来决定。
如果侧重频繁机械动作，参考机械寿命。
如果关注带负载通断，参考电气寿命。下面是具体决策步骤：
1.参考机械寿命的情况
应用场景：继电器的动作频率很高，但负载很小或无负载（例如信号切换、测试设备中的干触点操作、继电器在低电流下用于逻辑控制）。
为什么？这些场景的失效风险主要是机械卡滞，电气损耗小。
参数依据：使用图表中的机械寿命值（1亿次），并确保操作速率不超过每小时36,000次。
示例：一个自动测试系统每小时开关继电器30,000次来检测信号完整性。因为没有负载（或微小电流），机械寿命就够了。总寿命约
115天（，但如果意外加了负载，需重新评估）。
2. 参考电气寿命的情况
应用场景：继电器用于开关实际负载（如电源开关、电机驱动器、LED照明），尤其在高电流或高电压下。
为什么？负载会导致电弧加速触点损耗，忽视电气寿命会导致过载故障、接触不良甚至安全隐患。
参数依据：选择交流或直流电气寿命值（10万次），并遵守操作速率限制（交流每小时1,800次，直流每小时1,200次）。优先考虑电气寿命指标。
示例：一个风扇控制器每小时开关继电器1,000次带220V AC负载。由于负载高，电气寿命（交流）才是关键指标。总寿命约100小时（4.2天），如果每小时开关次数增加到2,000次，寿命会减半到约50小时。
通用规则：在硬件设计中，建议
1）如果应用涉及负载，优先参考电气寿命。机械寿命只作为上限参考（它代表最大可能值）。
2）如果场景模糊（如负载变化大），保守选择电气寿命指标。
3）设计时使用降额（derating）：例如，实际操作速率设为图表值的一半，以延长寿命。
Part 5
五、常见硬件问题与解决思路
继电器的寿命问题常见于错误指标选择。下面基于需求，提供潜在问题及解决思路：
问题：继电器提前失效（如触点烧毁或粘连）
原因：选择了机械寿命用于高负载场景（如用户每小时操作继电器5,000次带负载），忽略电气寿命的限制（电气寿命仅允许每小时1,200-1,800次）。
解决思路：
1.重新选型：选择继电器时，基于负载类型（AC/DC）和操作速率参考电气寿命指标。
图表中电气寿命的数值较低，确保选择的产品符合应用需求。
2.优化驱动电路：减少开关应力。
例如，添加缓冲电路（如RC snubber）来吸收电弧能量；或使用零交叉检测电路（对AC），让开关在电压过零时发生，减少电弧损伤。
3.考虑替代方案：可考虑选择固态继电器。
如果操作频率很高（如每分钟超1,000次），机械或电气寿命都难以满足，建议用固态继电器（SSR）——它无触点，寿命更长（10亿次以上），且无电弧问题。
4.监控和维护：在设计时添加电流检测，监测触点电阻；定期维护，防止触点氧化。
示例：
在一个工厂自动化设备中，继电器用于每小时开关2,000次带DC负载，但电气寿命只允许1,200次。
解决办法：改用额定电流更高的继电器或SSR（固态继电器），并设置最大操作速率1,000次/小时作为安全余量。
其他问题预防：1.如果发现继电器噪音大或温度高，检查负载是否超过额定值（图表中“rated load”很重要）。2.使用继电器驱动器IC（如ULN2003）来确保线圈驱动稳定，减少机械冲击。
总结：
在继电器硬件设计中，机械寿命和电气寿命是两个关键指标：
不同：机械寿命（1亿次无负载）纯物理，电气寿命（10万次带负载）含电气损耗。
选择：参考机械寿命仅用于频繁无负载场景（如测试）；参考电气寿命用于所有带负载应用（交流优先AC，直流更严格）。
在我们进行选型时，要从以下几个方面考虑：
1.确定应用负载：是否有电流通过？
2.估计操作速率：每小时开关多少次？
3.选择指标：负载存在？用电气寿命；否则用机械寿命。
4.计算寿命：基于图表参数设置安全余量（推荐降额20-50%）。
5.验证：通过仿真或样品测试确认。
而我这次的需求是5千万次，带负载，传统的触点式继电器不能满足要求，所以只能选择SSR或者功率电子开关了。
