导光板是背光源组件的关键,能将线光源转为面光源,基于光学全反射原理。透明塑料的折射率大于1时,光线会全内反射,扩散网点使光线向各方向扩散,破坏全反射,从导光板正面均匀射出。因此导光板的透明度对光场强度分布的品质与均匀性至关重要。
我们收到某手机屏幕背光板,通电后发现局部边缘出现发黄,此前确认为手机导光板导致的发黄,通过对不同批次的手机导光板进行对比分析,结合透光率分析、FTIR分析和Py-GCMS分析等多种手段,深入探究导光板边缘发黄的原因。
测试分析
1.透光率分析

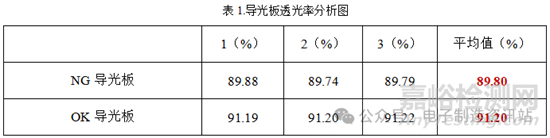

对NG导光板和OK导光板的透光率分别进行分析,从表1可见NG导光板的透光率相对OK导光板偏低。
2.光学分析

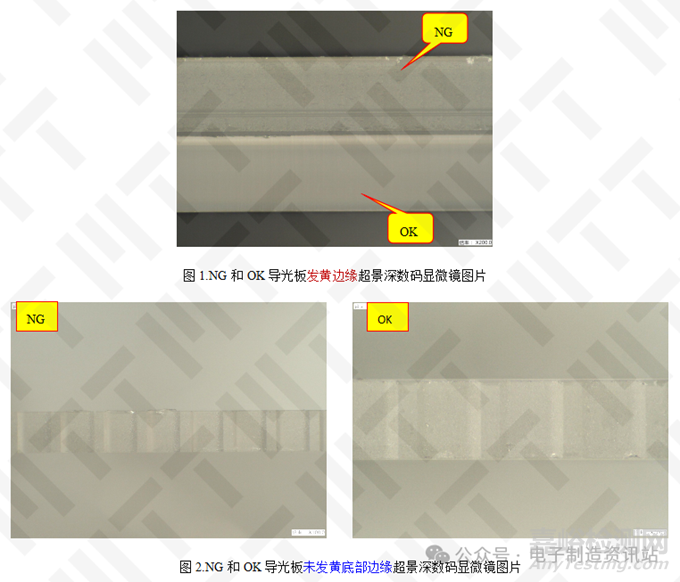

对NG导光板和OK导光板发黄位置边缘进行观察,NG导光板边缘比较粗糙,OK导光板比较光滑;如图1所示。对未明显发黄底部边缘区域进行观察,NG导光板和OK导光板边缘均比较粗糙,如图2所示。

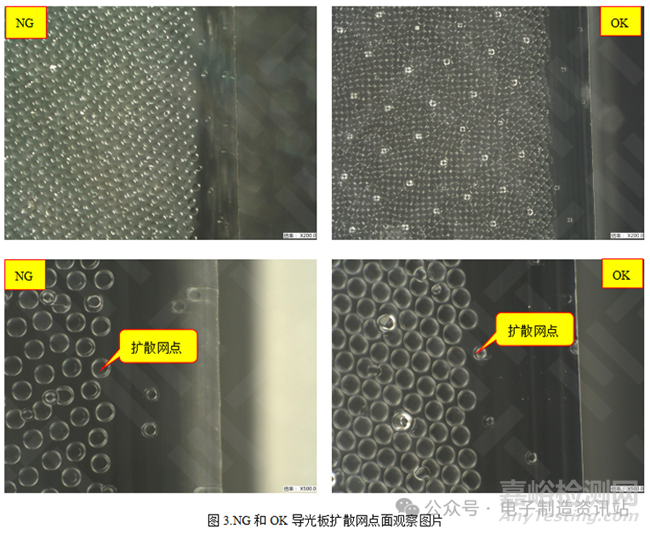

继续对NG和OK导光板扩散网点面进行观察,从图3可见:NG扩散网点比较稀疏,OK扩散网点比较稠密,两者无明显本质差别。
3.形貌分析

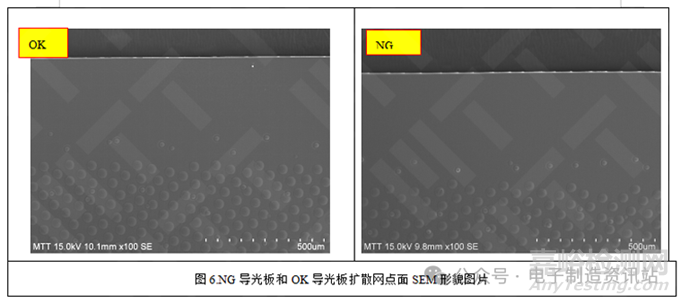

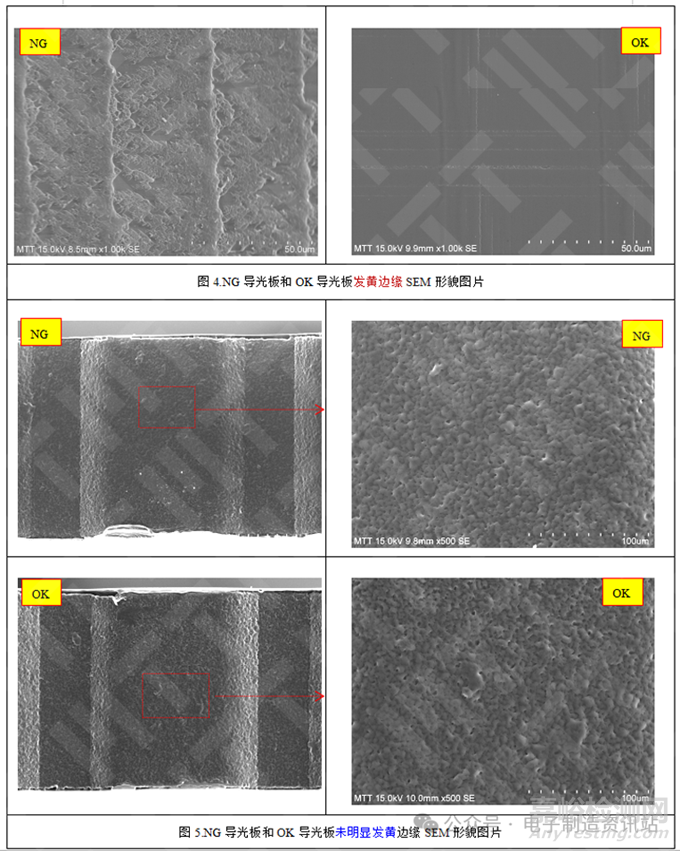

对NG和OK导光板发黄边缘进行观察发现,NG导光板表面附一层物质(异物),而OK导光板比较光滑,如图4所示。未明显发黄区域,两者导光板表面均比较粗糙,如图5所示。对两者导光板扩散网点面进行观察,两者无明显差别,如图6所示。
4.FTIR分析

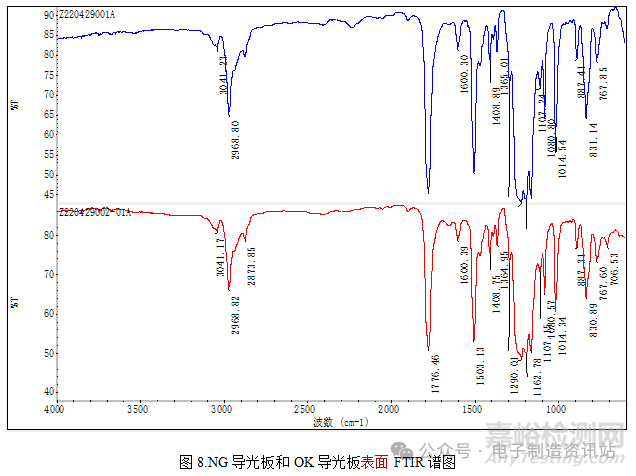

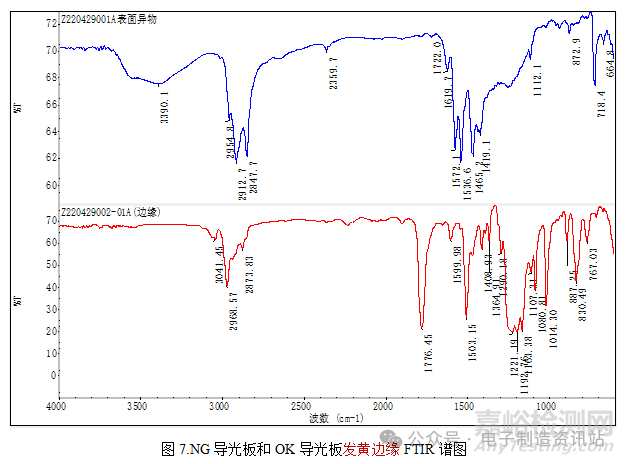

对NG导光板和OK导光板发黄边缘进行成分分析,得知NG边缘异物成分为硬脂酸钙,OK导光对应发黄位置为聚碳酸酯(PC),如图7所示;对两者导光板发黄表面物质进行分析,得知两者均为PC,无明显差别,如图8所示。

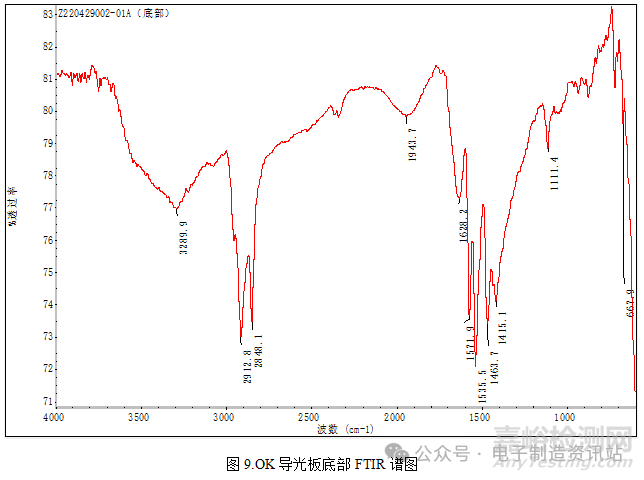

对OK导光板底部边缘物质进行成分分析,同样是硬脂酸钙,如图9所示。
5.Py-GCMS分析
取各自对应发黄位置导光板1mg,用热脱附的方式,缓缓让导光板里面的物质释放出来,测定其成分,其中NG导光板在300℃热脱附方式中,在保留时间为10.93min,多出冠醚的峰,且峰的强度较高。冠醚属于醚的一种,易挥发,通常作为有机化学反应的催化剂。如图10所示。
6.总结
最终得出结论,导光板在背光通电后边缘发黄的主要原因是渗入了冠醚,这种物质影响了导光板的透光率和光效,从而导致发黄现象的出现。
