利用显微镜技术检测碳纤维复合材料的结构-性能关联性

嘉峪检测网        2020-04-17 12:28

在很多应用中,各向异性已成为成功设计产品的关键。体育产品通常采用复合材料,是因为它可以在一个载荷方向上赋予挠性,同时保持一种轻巧且坚韧的特性,并可防止断裂。这些设备的典型使用条件会导致每种材料产生成百上千的疲劳载荷,因此了解这些极端条件下的断裂性质非常重要。



然而,表征复合材料是一项艰巨的任务。失效通常在结构内部形成,并且在直到发生断裂为止通常是无法观察到的。了解失效结构的产生过程对于防止抵抗破坏至关重要,但是传统的测试方法难以描述该过程。因此,材料设计通常由设计、测试和性能研究之间的迭代循环组成。



为了减轻测试表征的挑战并提高设计效率,研究人员越来越多地将显微镜作为力学性能测试的一项补充技术。材料在制造后可以通过电子显微镜进行一次成像,然后可以通过模拟分析对材料进行力学性能预测;随后,可以在模拟分析过程中修改设计,直到模拟结果达到理想为止,随后再根据该设计来制造新材料。



近年来,随着仿真模拟的效率提高,这种“数字材料测试”技术变得越来越流行,现已发展到可以在独立计算机工作站上运行的程度。而接下来面临的挑战是规模问题,要确保从微观到宏观尺度都获取适当的信息,以建立一个模拟的多尺度模型来准确地代表真实的材料结构,从而进行准确的性能预测。



在本文中,以碳纤维增强复合材料曲棍球棒作为目标实验产品,通过利用显微镜技术针对材料进行了测试。首先采用了传统的光学显微镜方法,然后将标本转移到X射线显微镜(XRM)中进行无损多尺度3D表征,从而提供从数十微米到单个微米的微观结构信息,最后将样品转移到扫描电子显微镜(SEM)中进行纳米级表征(如图1),并使用能量色散X射线光谱仪(EDS)进行成分分析。该研究的结果是建立碳纤维复合材料结构组成的多尺度模型,随后被用作预测材料力学性能的模拟程序的输入



图1 实验测试仪器情况



光学显微镜



使用蔡司Axio成像仪2进行光学检查,如下图2所示,实验开始时使用5倍物镜测量整个试样表面,然后使用50倍物镜突出材料微观结构的较小特征;光学检查的结果如图3所示,在图3中,可以清楚地将碳纤维与树脂基体区分开来,并观察到一些孔隙缺陷结构。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

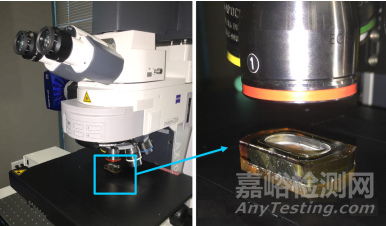

图2 ZEISS Axio Imager 2高分辨光学显微镜



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

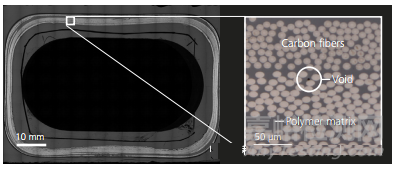

图3 光学显微镜测试结果图





通过使用ZEISS ZEN 2 Core对光学显微照片进行数字二值化处理,实现了对光学数据的定量分析,测试结果显示复合材料中碳纤维体积分数为54%,以及纤维形状分布(Feret min, Feret max, Feret ratio, and roundness )和纤维横截面积分布,测试数据分别如图4所示。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

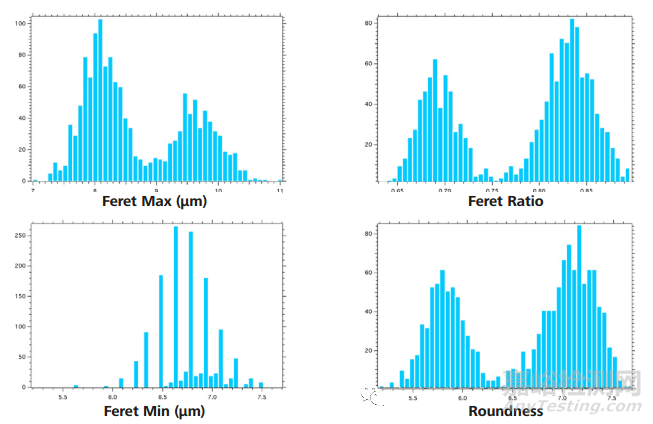

图4 复合材料中碳纤维分布状态,明显的双峰分布是由不同的纤维取向引起的



X射线显微镜



在将2D成像扩展到3D时,重要的是确保相同的ROI成像以将数据集保持可对比性。本研究中采用了蔡司Xradia 520 Versa三维X射线显微镜测试,采用平板扩展(FPX检测器)来测量整体微观结构。这一结果与使用蔡司Atlas5的5倍光学显微照片一致,因此高分辨率的内部层析照片可以与高分辨率光学显微照片一致。使用该程序,高分辨率X射线和光学数据可以并排放置,如图5所示,因此X射线显微镜结果有效地变成了初始二维测量的3D扩展。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

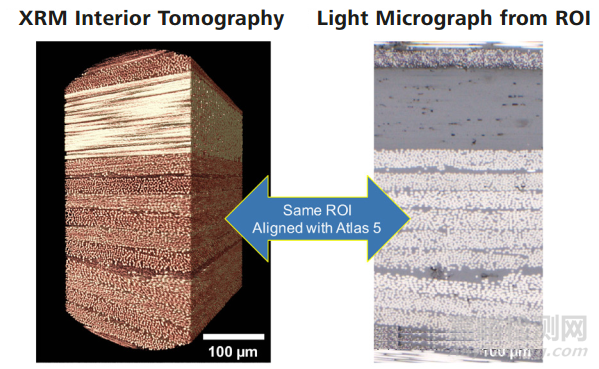

图5 复合材料3D图像与2D对比



X射线显微镜在两个不同的长度尺度上进行测试,以建立3D微观结构的多尺度模型。使用12 µm的体素尺寸进行概览成像,而高分辨率成像使用1μm的体素进行。所有X射线数据都是无损采集的,因此在3D图像采集期间,无论是粗尺度还是细尺度,样本都不会被分割或以其他方式中断。这种样品的保存也可能允许进一步的4D表征,如原位载荷实验。内部断层扫描结果如图6所示。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

图6 复合材料三维X射线结果



高分辨率的三维X射线图像证实,层合板中确实存在多层碳纤维,内部孔隙和分层约为一到几十微米。图7显示了一个虚拟切片示例,其中测量了几个空隙。值得注意的是,在试样的外部附近还观察到一个明亮的纤维状区域,这与局部无机成分一致。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

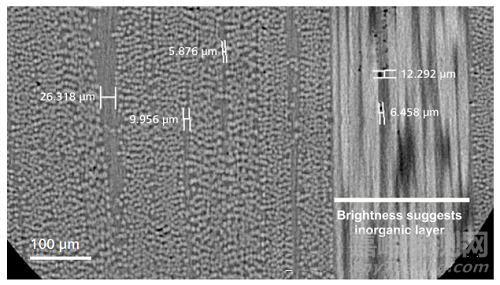

图7 3D体积的示例虚拟切片,使用1 µm的体素大小进行了非破坏性成像



在进行其他成像之前,将数字二值化技术应用于[可疑的]碳纤维区域,以了解纤维直径分布。初始数据处理在ORS Dragon fly Pro中进行,碳纤维分析在Math 2 Market GeoDict中进行,测试如图8所示,平均纤维直径为6.5 µm。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

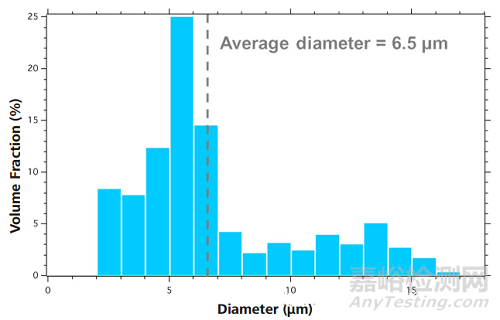

图8 利用X射线显微镜测试纤维直径



扫描电子显微镜



在图像采集的最后阶段,使用Crossbeam 540 (FIB-SEM)采集最佳长度尺度的信息以及局部成分。蔡司Atlas 5再次被用于将显微镜对准光学和X射线技术成像的相同ROI,以保持所有数据的相互关联。图9显示了成像和分析结果,这些结果与用光和X射线显微镜成像得到的ROI相同。EDS采集到的化学信息证实了纤维微结构中存在两种不同的材料,即碳纤维和玻璃纤维。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

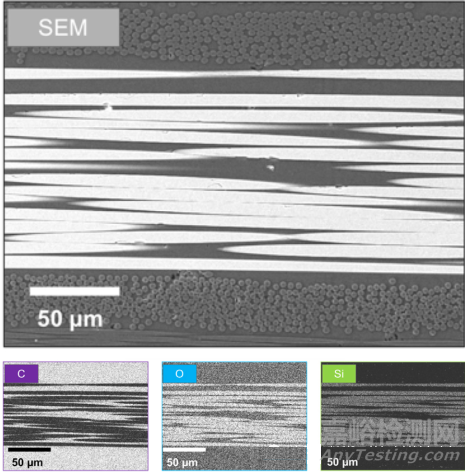

图9 利用扫描电子显微镜测试纤维类型



相关数据分析与数字材料试验

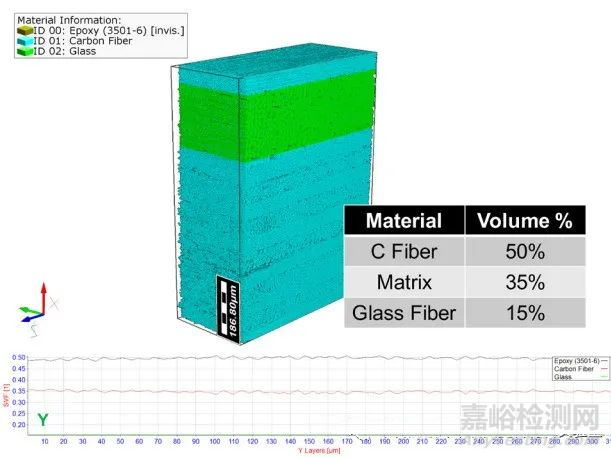

在确定了材料的特性,并提供了2D和3D微观结构的完整信息后,可以进行数字分析。该分析从3D体积分数计算开始,如图10所示,计算得到三种组分体积含量分别为:碳纤维50%、树脂基体35%和玻璃纤维15%。孔隙度和空隙率占成像体积的<1%,因此在成分分析中没有报告。此外,在进行光学显微镜检查的平面上,使用3D方法生成逐层固体体积分数图,以显示通过任意切片和抛光可能引入的系统变化。



利用显微镜技术研究碳纤维复合材料的结构-性能关联性

图10 3D成像可视化分析与材料体积含量计算



在分析这种多组分复合材料时,有一个基础认知,即主要失效模式是由极高的横向载荷产生的,导致裂纹形成、扩展和最终断裂。因此,将三维相关数据集与相关材料特性(通过文献值获得)加载到GeoDict模拟引擎中,并施加虚拟横向(XZ)载荷。通过数字试验,对von Mises冯·米塞斯应变进行了3D分析,结果表明,在极限载荷下,纤维基体边界处存在最高应变点。此外,该软件还生成了一个计算结果,显示了复合材料的力学性能,包括弹性模量和泊松比,其分析结果如图11所示,与典型碳纤维增强复合材料的预期性能一致。





利用显微镜技术研究碳纤维复合材料的结构-性能关联性

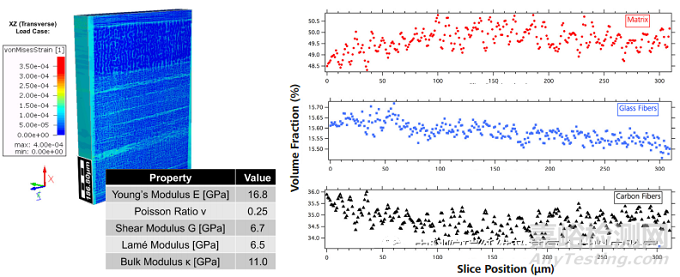

图11 利用数学建模对复合材料力学性能进行模拟



结束语



在本研究中,系列显微镜技术被有效地应用于碳纤维复合材料的多尺度模型建模。光学显微镜提供了对微观结构数据的快速分析,并定性和定量显示了纤维和基体特征。进一步将这些结果与X射线显微镜的结果相关联,可以将2D分析扩展到3D,从而得到微观结构的3D模型。利用能量色散X射线能谱仪提供的成分信息,可以对材料进行精确的仿真分析,并为材料性能预测的模拟程序提供了输入。



因此,显微镜技术可以实现强大的成像仿真流程,从而构建可用于进一步数字修改和分析的模型。通过执行本程序,可以提高材料开发效率,并在更短的时间内生产出高性能产品。此外,研究结果为材料的使用性能提供了新的视角,加深了对材料性能特征和失效模式的理解。
